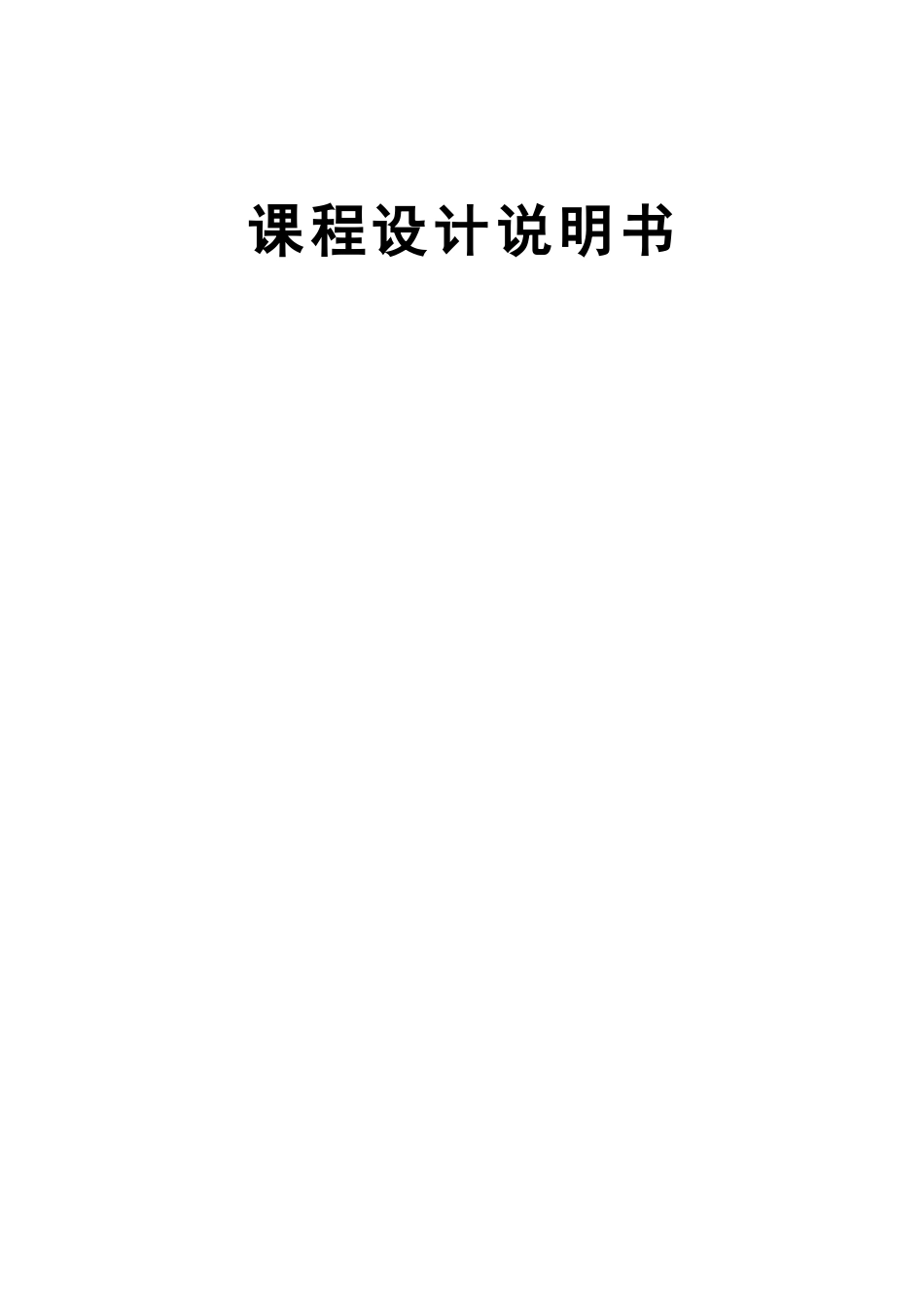

课程设计说明书广东石油化工学院 课 程 设 计 任 务 书 一、 设计题目 四路抢答器二、 主要内容及要求 （1）当某台参赛者按下抢答开关时，由数码管显示该台编号并伴有声响。此时，抢答器不再接收其他输入信号。（2）电路具有定时功能。要求回答问题的时间≤30 秒（显示为 29~00），时间显示采纳倒计时方式。当达到限定时间时，发出声响提示。（3）具有计分功能。每组参赛者起始分为 100 分，抢答后由主持人计分，答对1 次加 10 分，否则减去 10 分（4）在复位状态下台号数码管不作任何显示（灭灯）。提高要求：（5）答题时间还剩 5s 时，每秒发出提示声音。三、 进度安排1、掌握 multisim 仿真器软件的使用（5 月 25 号）。2、去图书馆和网上查找需要的资料，并整理好。（5 月 26 日）。3、对课程设计的要求进行理解，初步设计。（5 月 27 日）。4、整体设计开始，并逐步改进和调试。（5 月 29 日）5、完成设计并写课程设计说明书。（5 月 30 日）6、课题答辩（6 月 20 日）四、 总评成绩 指导老师 学生签名 抢答器电路设计 一、设计任务与要求1．可容纳四组参赛的数字式抢答器；2．当某台参赛者按下抢答开关时，由数码管显示该台编号并伴有声响。此时，抢答器不再接收其他输入信号；3．电路具有定时功能。要求回答问题的时间≤60 秒（显示为 00~59），时间显示采纳倒计时方式。当达到限定时间时，发出声响提示；4．具有计分功能。要求能设定初始分值，能进行加减分5．在复位状态下台号数码管不作任何显示（灭灯）二、方案设计与论证如图所示为总体方框图。其工作原理为：接通电源后，主持人将开关拨到“清零”状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置“开始”状态，宣布“开始”，抢答器工作。定时器倒计时，选手在定时时间内抢答时，抢答器完成优先推断、编号锁存、编号显示。当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。假如再次抢答必须由主持人再次操作“清除”和“开始”状态开关。方案一：以 74LS175+74LS48 为主，构成抢答电路模块；以 74LS192+数码管+蜂鸣器构成计时模块；以 74LS192+74LS160 为主构成计分模块。（抢答模块实现如下图）其工作原理如下，主持人开关是 74LS175 的清零控制端，当主持人打下开关时整个电路开始工作，有一个抢答信号产生时 74LS175 被封锁，该芯片得不到时钟信号，处于不工作状态，...
