路灯控制器的设计

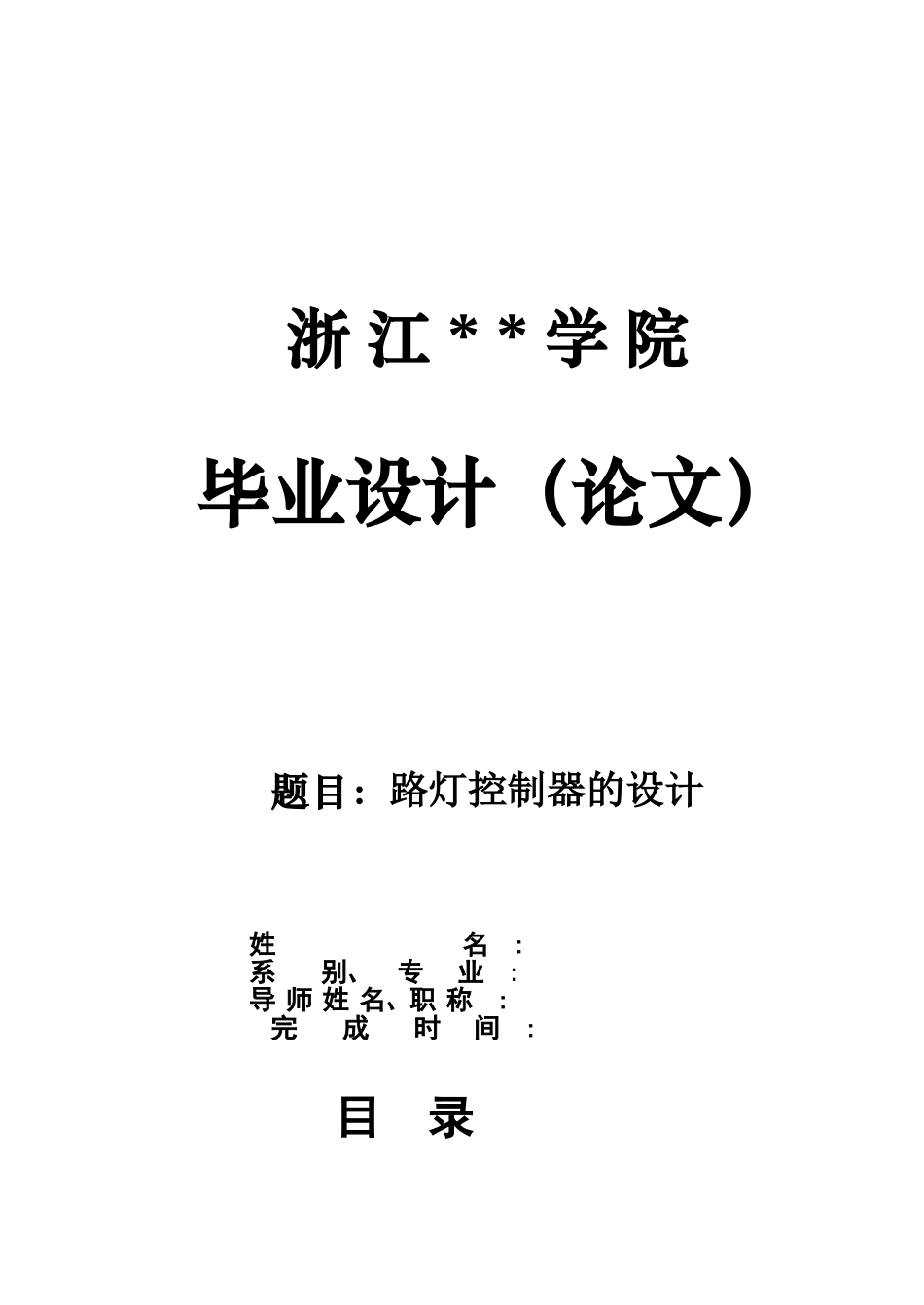

路灯控制器的设计_第1页
1/17

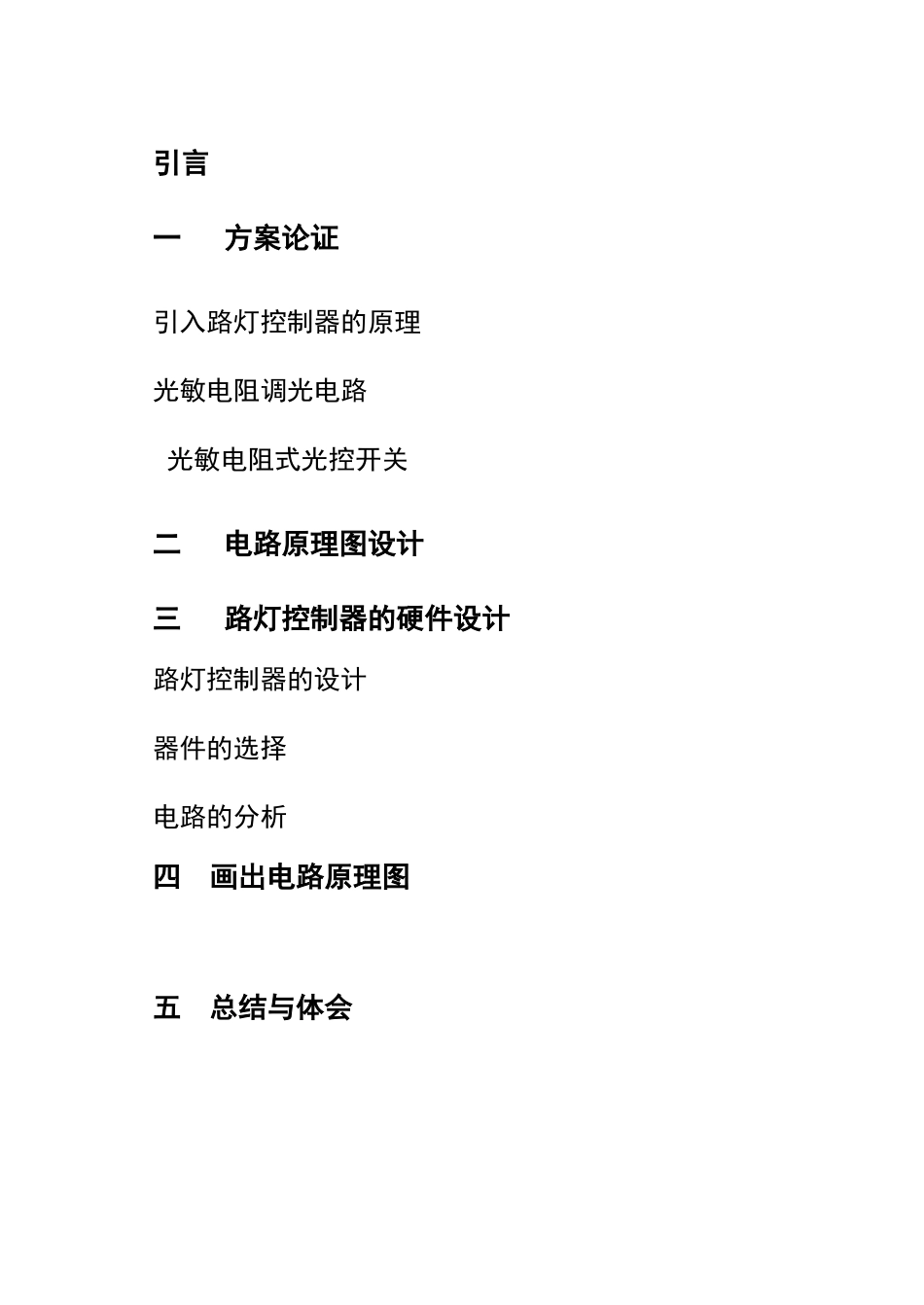

路灯控制器的设计_第2页
2/17

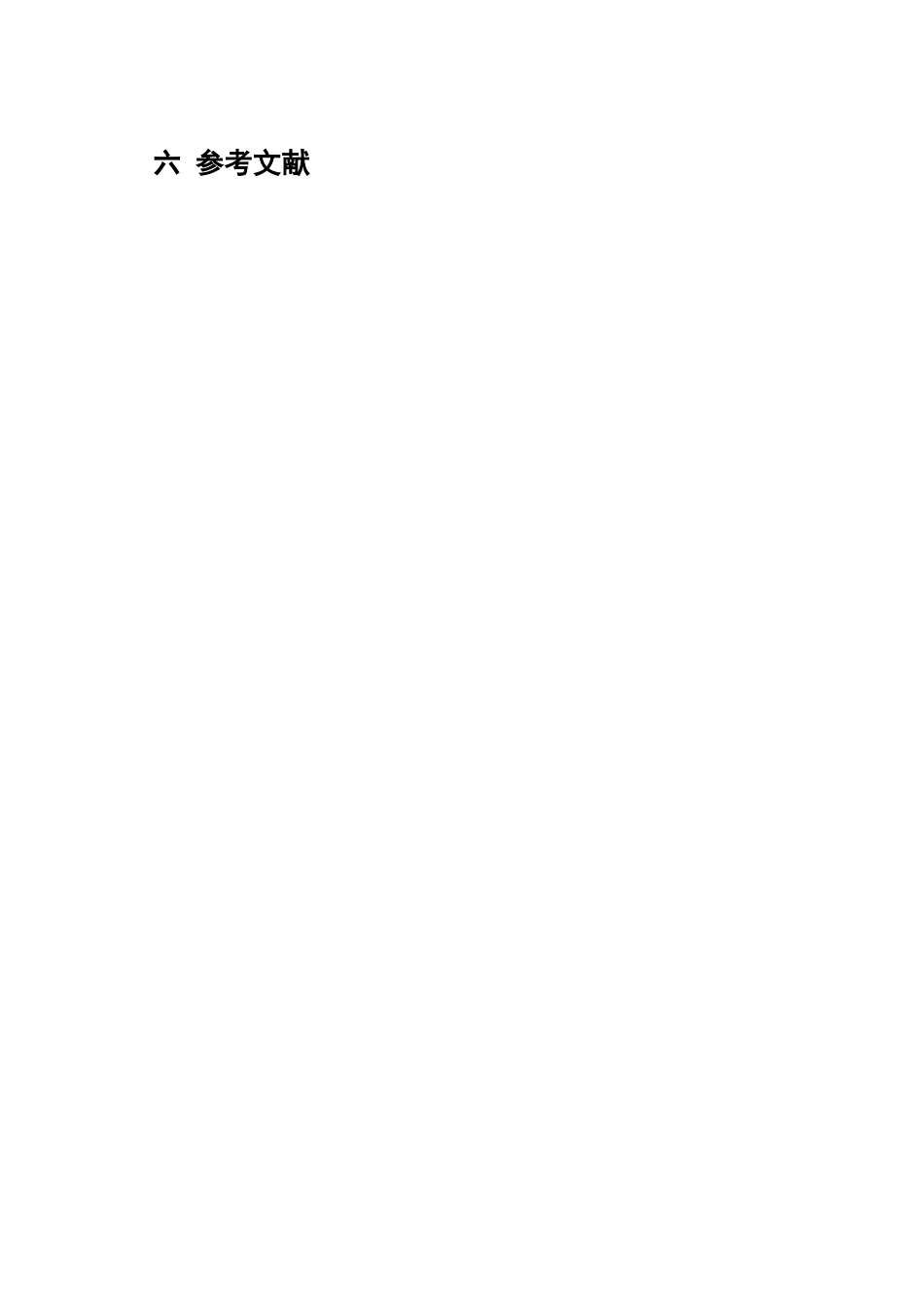

路灯控制器的设计_第3页
3/17
浙 江 * * 学 院 毕业设计(论文)题目:路灯控制器的设计姓 名 :系 别、 专 业 : 导 师 姓 名、职 称 : 完 成 时 间 : 目 录引言一 方案论证 引入路灯控制器的原理光敏电阻调光电路 光敏电阻式光控开关二 电路原理图设计 三 路灯控制器的硬件设计路灯控制器的设计器件的选择电路的分析四 画出电路原理图五 总结与体会 六 参考文献 摘 要本实验的路灯控制器是由光敏元件,放大器,继电器,受控灯和电源电路组成,运用到了模拟电子技术中的多级放大电路。主要用于安装在公共场所或道路两旁的路灯通常希望随日照光亮度的变化而自动开启和关断,既满足行人的需要,又能节电。一些芯片和元器件的功能及其应用,以达到将理论知识学以致用、融会贯穿的目的。关键词:继电器;光敏元件;关照变化;控制 如图所示是一个采纳双向晶闸管制作的光控路灯电路,且它也采纳二线制接法,所以安装比较简便。白天,光敏电阻器 RL 因受自然光线照射,RL 呈现低电阻,它与 R1 分压后,获得的电压低于双向触发二极管 VDH 的折转电压,故双向晶闸管 VTH 阻断,电灯 E 不亮。当夜幕来临时,RL 上分得电压逐渐升高,当高于 VDH的折转电压。1 方案论证随着能源问题越来越引起人们的重视,节能已经成为生产应用中不可忽视的一方面,路灯控制器主要用于安装在公共场所或道路两旁的路灯通常希望随日照光亮度的变化而自动开启和关断,既满足行人的需要,更重要的是它能节电。了解常用路灯控制的各种方法,及各自的优缺点,通过相互的比较,确定设计方案,并对所用传感器进行选型,同时加以电路的设计与分析,完成设计任务。下面的两个小节分别对路灯控制器的原理,路灯控制器中用到的主要元件以及在电路中的作用分析。引入路灯控制器的原理此路灯控制器主要由光敏元件,放大器,继电器,受控灯和电源电路组成。继电器是一种当输入量(电、磁、声、光、热)达到一定值时,输出量将发生跳跃式变化的自动控制器件。在这个电路中随着光照的变化,继电器会相应的吸合或者断开,即决定路灯工作与否。白天,光照强度强,光敏电阻 R2 呈现低阻状态,VT1 基极电位降低,VT1 和 VT2 处于截止状态,继电器 K 不吸合,灯 L 不亮。当夜幕降临时,光照强度弱光敏电阻 R2 阻值逐渐变大,VT1 基极电阻上升,当上升到一定程度后,VT1 导通,VT2 随之导通,继电器 K 吸合,灯 L 点亮。光敏电阻调光电路当周围光线变弱...
