轻型井点降水施工方案(附图片)

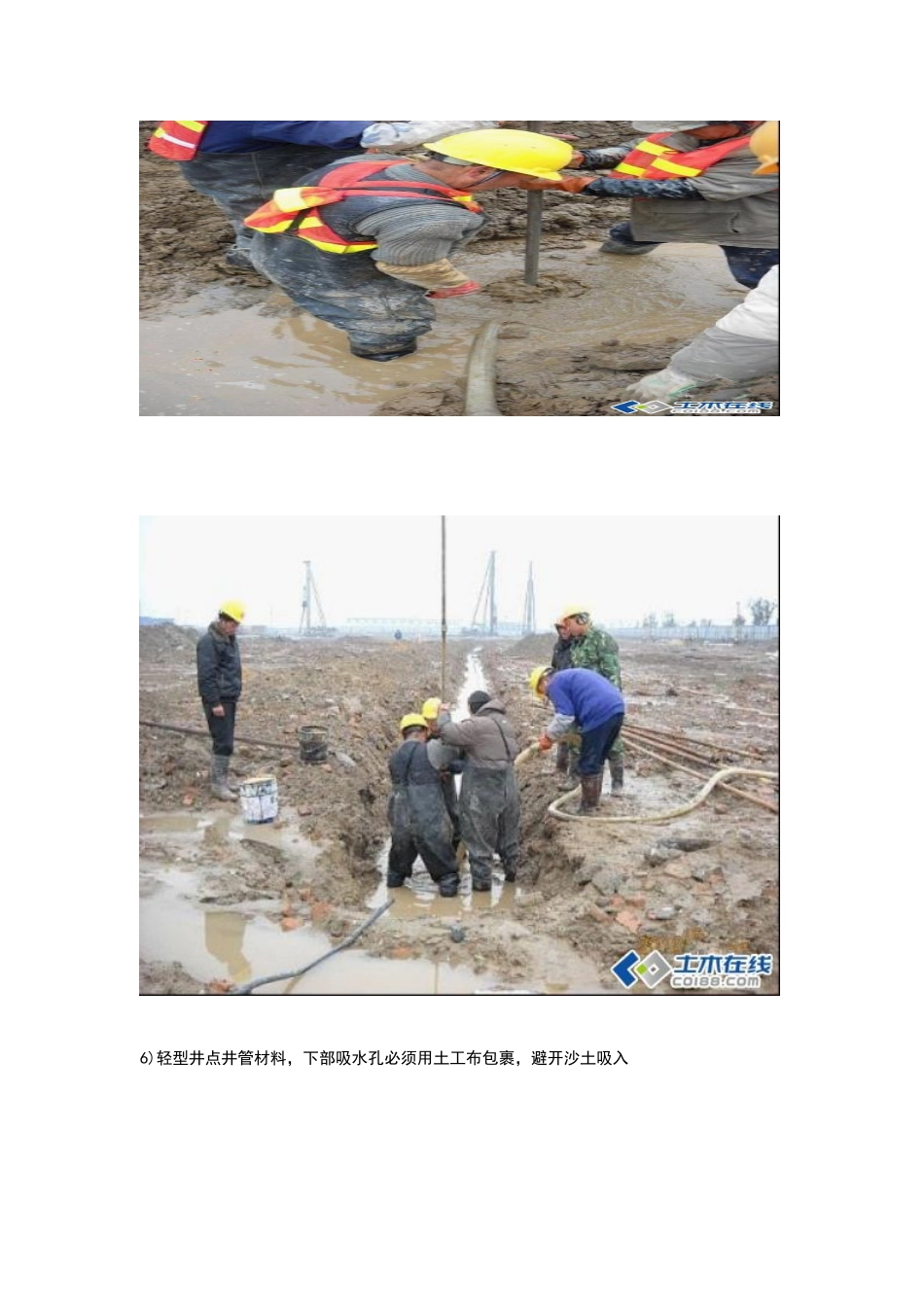

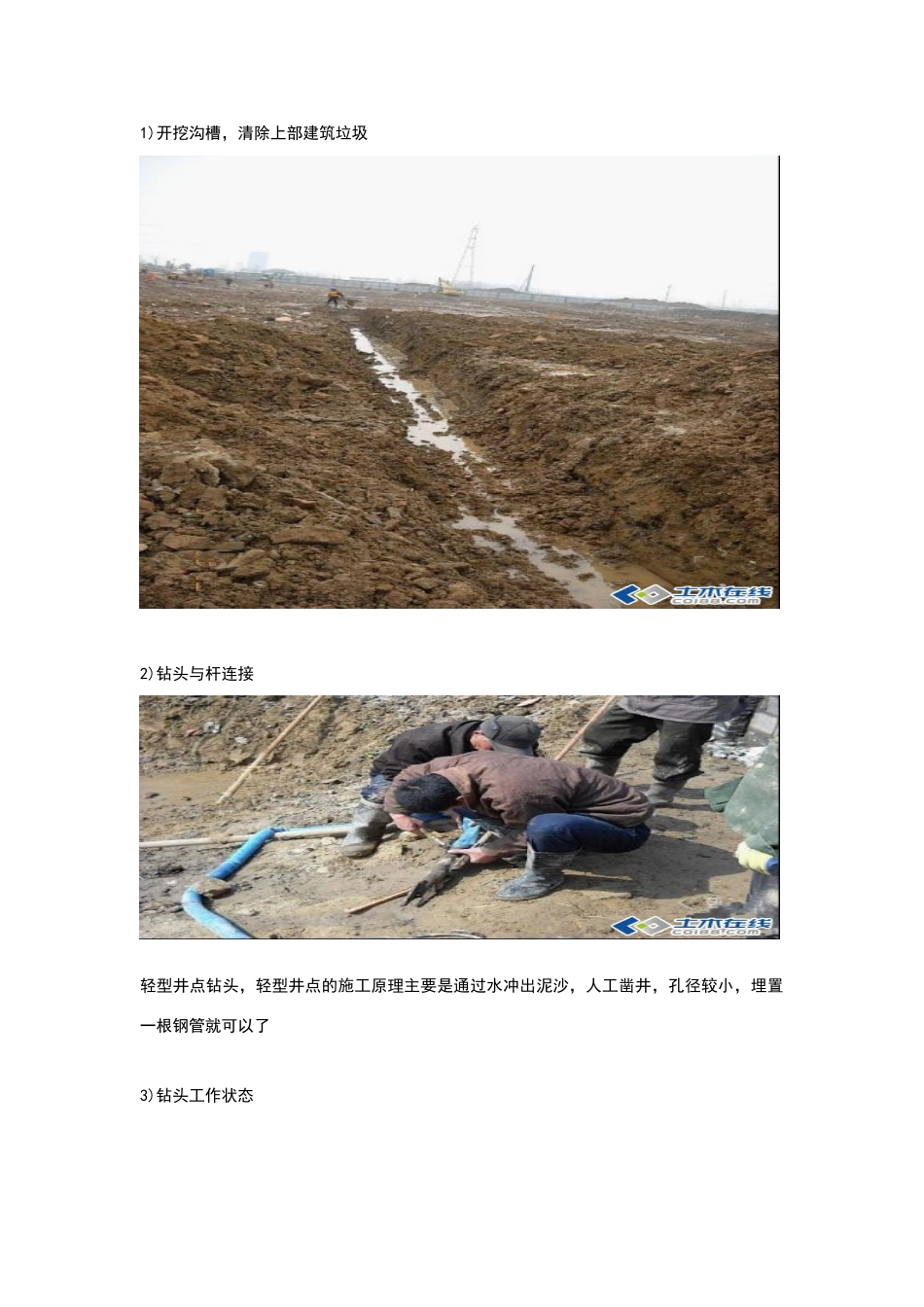

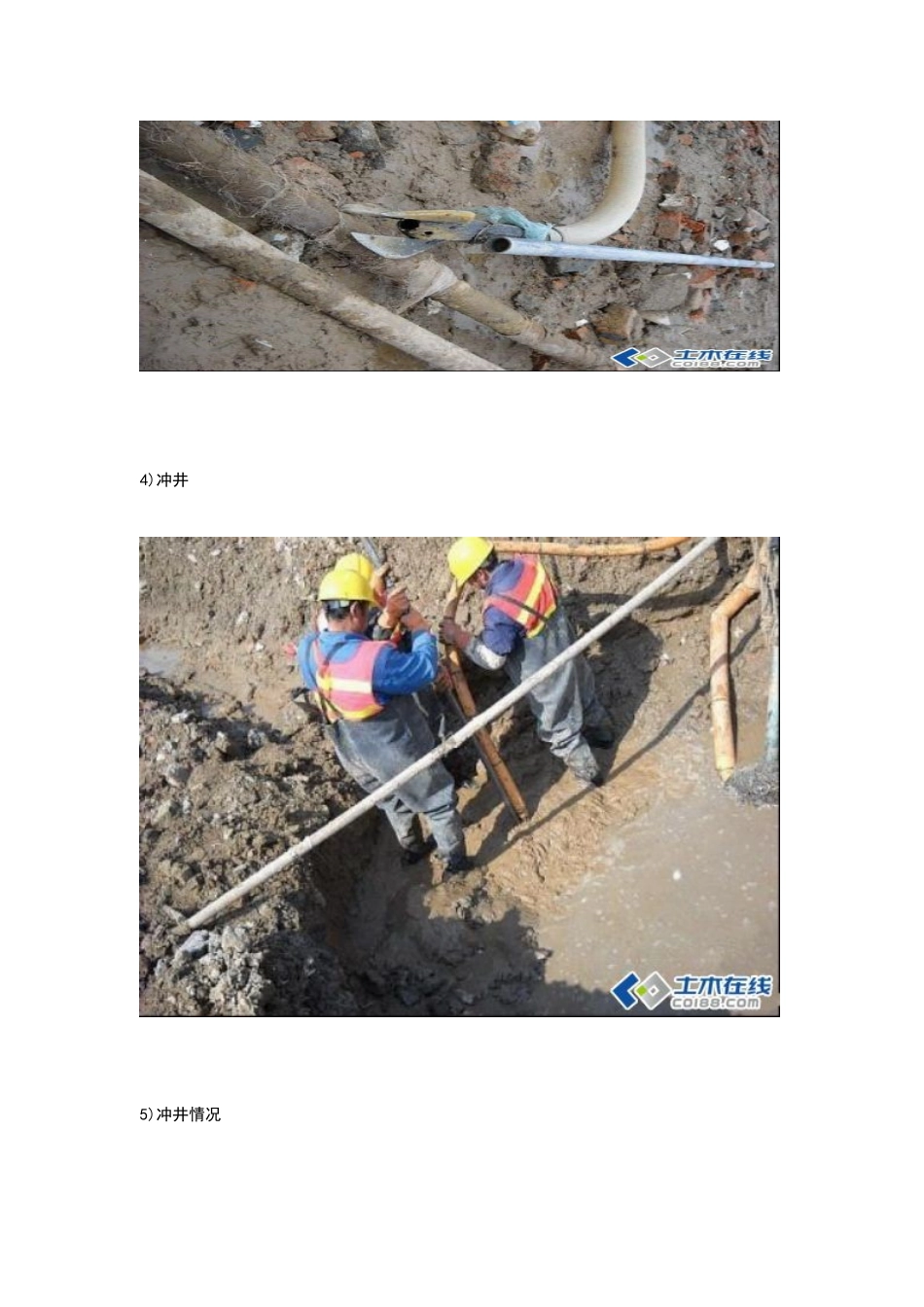

1)开挖沟槽，清除上部建筑垃圾2)钻头与杆连接轻型井点钻头，轻型井点的施工原理主要是通过水冲出泥沙，人工凿井，孔径较小，埋置一根钢管就可以了3)钻头工作状态4)冲井5)冲井情况6)轻型井点井管材料，下部吸水孔必须用土工布包裹，避开沙土吸入7)清管（埋管前用水清洗）8)井管埋入9)下管10)填沙（管子下部四周用沙填，上部用泥土封闭）11)成套管井插入支管--主管12)支管--主管细部13)连接密封14)抽水设备-----真空泵15)可以抽水了，完成图文并茂之降水工程之----轻型井点降水施工,分享给大家 。比起教科书上，优点就是图文并茂 有不恰当的地方欢迎相互讨论
