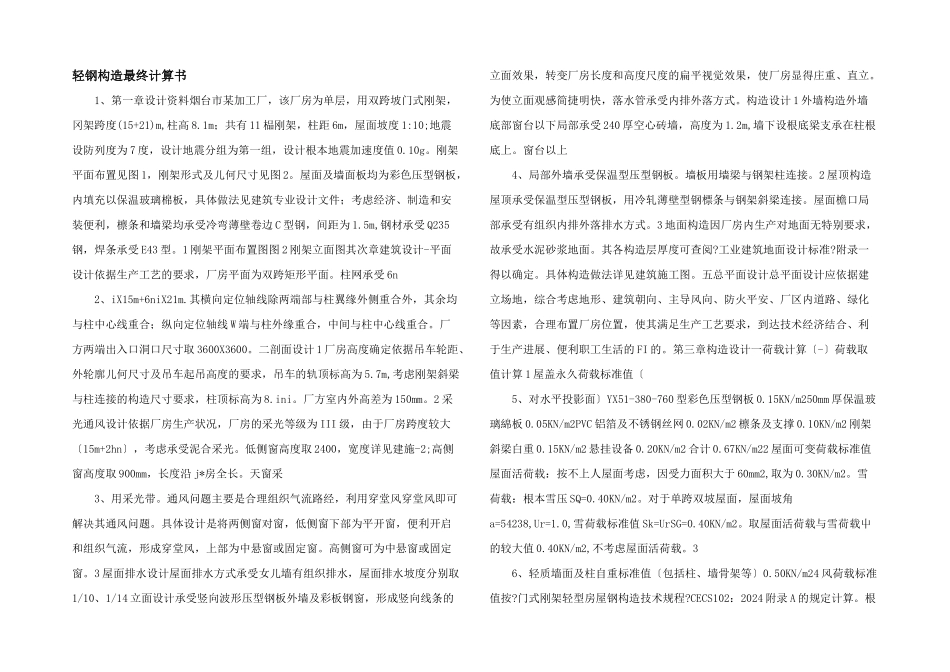

轻钢构造最终计算书 1、第一章设计资料烟台市某加工厂,该厂房为单层,用双跨坡门式刚架,冈架跨度(15+21)m,柱高 8.1m;共有 11 榀刚架,柱距 6m,屋面坡度 1:10;地震设防列度为 7 度,设计地震分组为第一组,设计根本地震加速度值 0.10g。刚架平面布置见图 1,刚架形式及儿何尺寸见图 2。屋面及墙面板均为彩色压型钢板,内填充以保温玻璃棉板,具体做法见建筑专业设计文件;考虑经济、制造和安装便利,檩条和墙梁均承受冷弯薄壁卷边 C 型钢,间距为 1.5m,钢材承受 Q235钢,焊条承受 E43 型。1 刚架平面布置图图 2 刚架立面图其次章建筑设计-平面设计依据生产工艺的要求,厂房平面为双跨矩形平面。柱网承受 6n 2、iX15m+6niX21m.其横向定位轴线除两端部与柱翼缘外侧重合外,其余均与柱中心线重合;纵向定位轴线 W 端与柱外缘重合,中间与柱中心线重合。厂方两端出入口洞口尺寸取 3600X3600。二剖面设计 1 厂房高度确定依据吊车轮距、外轮廓儿何尺寸及吊车起吊高度的要求,吊车的轨顶标高为 5.7m,考虑刚架斜梁与柱连接的构造尺寸要求,柱顶标高为 8.ini。厂方室内外高差为 150mm。2 采光通风设计依据厂房生产状况,厂房的采光等级为 III 级,由于厂房跨度较大〔15m+2hn〕,考虑承受泥合采光。低侧窗高度取 2400,宽度详见建施-2;高侧窗高度取 900mm,长度沿 j*房全长。天窗采 3、用采光带。通风问题主要是合理组织气流路经,利用穿堂风穿堂风即可解决其通风问题。具体设计是将两侧窗对窗,低侧窗下部为平开窗,便利开启和组织气流,形成穿堂风,上部为中悬窗或固定窗。高侧窗可为中悬窗或固定窗。3 屋面排水设计屋面排水方式承受女儿墙有组织排水,屋面排水坡度分别取1/10、1/14 立面设计承受竖向波形压型钢板外墙及彩板钢窗,形成竖向线条的立面效果,转变厂房长度和高度尺度的扁平视觉效果,使厂房显得庄重、直立。为使立面观感简捷明快,落水管承受内排外落方式。构造设计 1 外墙构造外墙底部窗台以下局部承受 240 厚空心砖墙,高度为 1.2m,墙下设根底梁支承在柱根底上。窗台以上 4、局部外墙承受保温型压型钢板。墙板用墙梁与钢架柱连接。2 屋顶构造屋顶承受保温型压型钢板,用冷轧薄壁型钢標条与钢架斜梁连接。屋面檐口局部承受有组织内排外落排水方式。3 地面构造因厂房内生产对地面无特别要求,故承受水泥砂浆地面。其各构造层厚度可查阅?工业建筑地面设计标准?附录一得以确定。具体构造做法...
