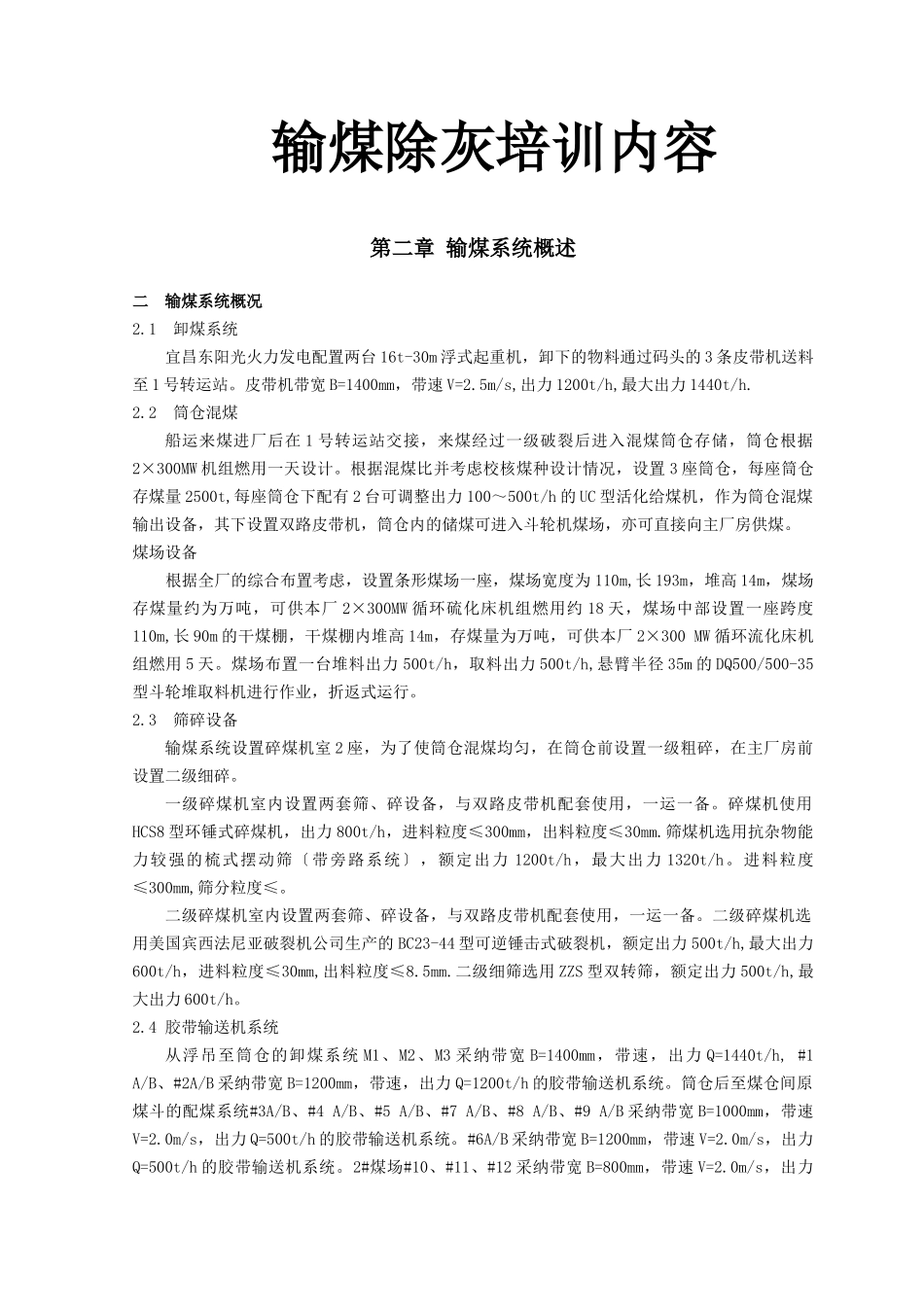

输煤除灰培训内容第二章 输煤系统概述二 输煤系统概况2.1 卸煤系统宜昌东阳光火力发电配置两台 16t-30m 浮式起重机，卸下的物料通过码头的 3 条皮带机送料至 1 号转运站。皮带机带宽 B=1400mm，带速 V=2.5m/s,出力 1200t/h,最大出力 1440t/h.2.2 筒仓混煤船运来煤进厂后在 1 号转运站交接，来煤经过一级破裂后进入混煤筒仓存储，筒仓根据2×300MW 机组燃用一天设计。根据混煤比并考虑校核煤种设计情况，设置 3 座筒仓，每座筒仓存煤量 2500t,每座筒仓下配有 2 台可调整出力 100～500t/h 的 UC 型活化给煤机，作为筒仓混煤输出设备，其下设置双路皮带机，筒仓内的储煤可进入斗轮机煤场，亦可直接向主厂房供煤。煤场设备 根据全厂的综合布置考虑，设置条形煤场一座，煤场宽度为 110m,长 193m，堆高 14m，煤场存煤量约为万吨，可供本厂 2×300MW 循环硫化床机组燃用约 18 天，煤场中部设置一座跨度110m,长 90m 的干煤棚，干煤棚内堆高 14m，存煤量为万吨，可供本厂 2×300 MW 循环流化床机组燃用 5 天。煤场布置一台堆料出力 500t/h，取料出力 500t/h,悬臂半径 35m 的 DQ500/500-35型斗轮堆取料机进行作业，折返式运行。2.3 筛碎设备输煤系统设置碎煤机室 2 座，为了使筒仓混煤均匀，在筒仓前设置一级粗碎，在主厂房前设置二级细碎。一级碎煤机室内设置两套筛、碎设备，与双路皮带机配套使用，一运一备。碎煤机使用HCS8 型环锤式碎煤机，出力 800t/h，进料粒度≤300mm，出料粒度≤30mm.筛煤机选用抗杂物能力较强的梳式摆动筛〔带旁路系统〕，额定出力 1200t/h，最大出力 1320t/h。进料粒度≤300mm,筛分粒度≤。二级碎煤机室内设置两套筛、碎设备，与双路皮带机配套使用，一运一备。二级碎煤机选用美国宾西法尼亚破裂机公司生产的 BC23-44 型可逆锤击式破裂机，额定出力 500t/h,最大出力600t/h，进料粒度≤30mm,出料粒度≤8.5mm.二级细筛选用 ZZS 型双转筛，额定出力 500t/h,最大出力 600t/h。2.4 胶带输送机系统从浮吊至筒仓的卸煤系统 M1、M2、M3 采纳带宽 B=1400mm，带速，出力 Q=1440t/h, #1 A/B、#2A/B 采纳带宽 B=1200mm，带速，出力 Q=1200t/h 的胶带输送机系统。筒仓后至煤仓间原煤斗的配煤系统#3A/B、#4 A/B、#5 A/B、#7 A/B、#8 A/B、#9 A/B 采纳带宽 B=1000mm，带速V=2.0m/s，出力 Q=500t/h 的胶带输送机系统。#6A/B 采纳带宽 B=1200mm，带速 V=2.0m/...
