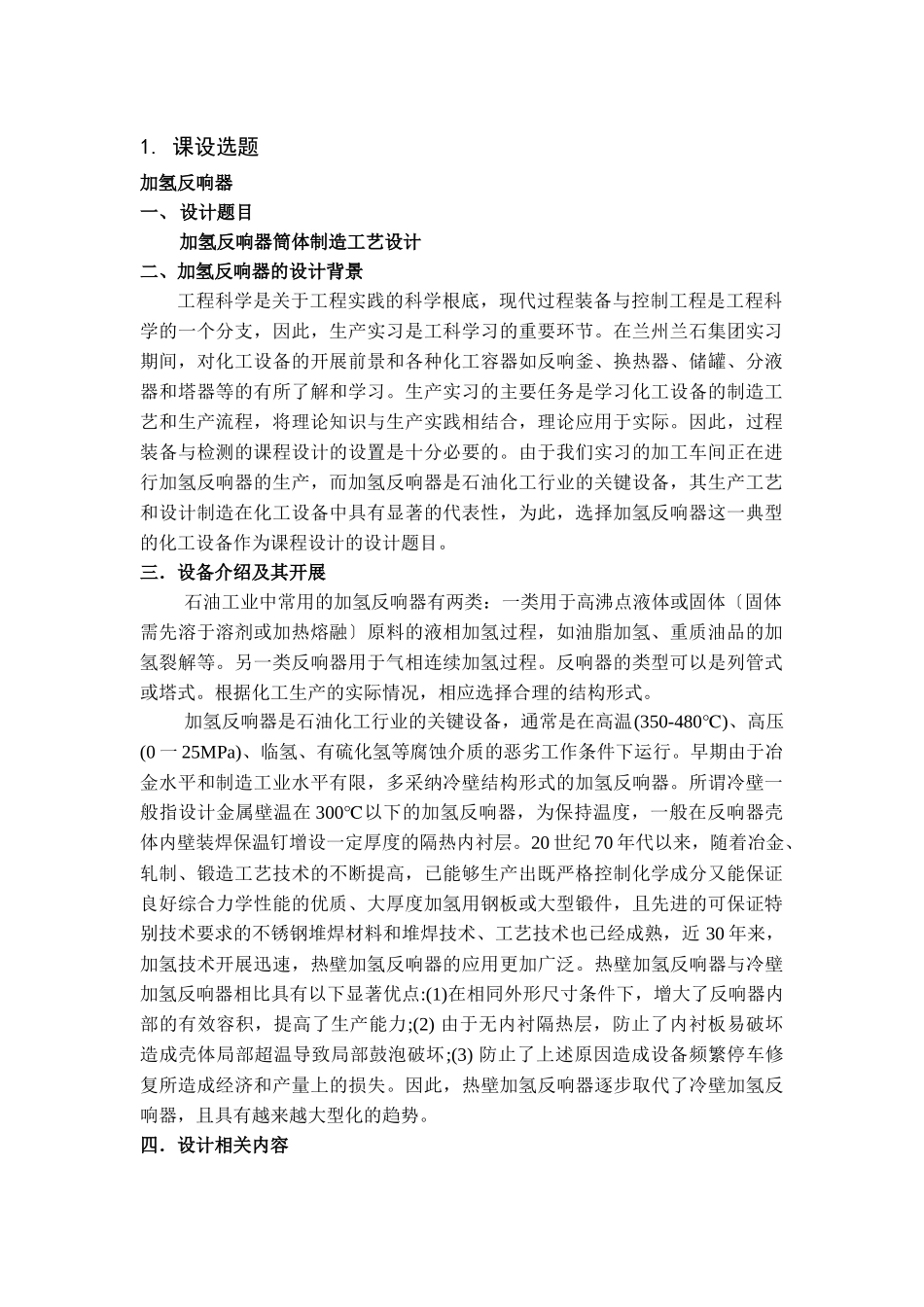

普通高等学校“十一五〞国家级规划教材过程设备制造检测 ——课程设计指导书 陕西科技大学机电教研室 编著 过控专业系主任 审化学工业出版社教材出版中心1. 课设选题加氢反响器一、设计题目加氢反响器筒体制造工艺设计二、加氢反响器的设计背景工程科学是关于工程实践的科学根底，现代过程装备与控制工程是工程科学的一个分支，因此，生产实习是工科学习的重要环节。在兰州兰石集团实习期间，对化工设备的开展前景和各种化工容器如反响釜、换热器、储罐、分液器和塔器等的有所了解和学习。生产实习的主要任务是学习化工设备的制造工艺和生产流程，将理论知识与生产实践相结合，理论应用于实际。因此，过程装备与检测的课程设计的设置是十分必要的。由于我们实习的加工车间正在进行加氢反响器的生产，而加氢反响器是石油化工行业的关键设备，其生产工艺和设计制造在化工设备中具有显著的代表性，为此，选择加氢反响器这一典型的化工设备作为课程设计的设计题目。三．设备介绍及其开展石油工业中常用的加氢反响器有两类：一类用于高沸点液体或固体〔固体需先溶于溶剂或加热熔融〕原料的液相加氢过程，如油脂加氢、重质油品的加氢裂解等。另一类反响器用于气相连续加氢过程。反响器的类型可以是列管式或塔式。根据化工生产的实际情况，相应选择合理的结构形式。加氢反响器是石油化工行业的关键设备，通常是在高温(350-480)℃ 、高压(0 一 25MPa)、临氢、有硫化氢等腐蚀介质的恶劣工作条件下运行。早期由于冶金水平和制造工业水平有限，多采纳冷壁结构形式的加氢反响器。所谓冷壁一般指设计金属壁温在 300℃以下的加氢反响器，为保持温度，一般在反响器壳体内壁装焊保温钉增设一定厚度的隔热内衬层。20 世纪 70 年代以来，随着冶金、轧制、锻造工艺技术的不断提高，已能够生产出既严格控制化学成分又能保证良好综合力学性能的优质、大厚度加氢用钢板或大型锻件，且先进的可保证特别技术要求的不锈钢堆焊材料和堆焊技术、工艺技术也已经成熟，近 30 年来，加氢技术开展迅速，热壁加氢反响器的应用更加广泛。热壁加氢反响器与冷壁加氢反响器相比具有以下显著优点:(1)在相同外形尺寸条件下，增大了反响器内部的有效容积，提高了生产能力;(2) 由于无内衬隔热层，防止了内衬板易破坏造成壳体局部超温导致局部鼓泡破坏;(3) 防止了上述原因造成设备频繁停车修复所造成经济和产量上的损失。因此，热壁加氢反响器逐步取代了冷壁加氢反响器，且...
