通信主设备基本知识综述

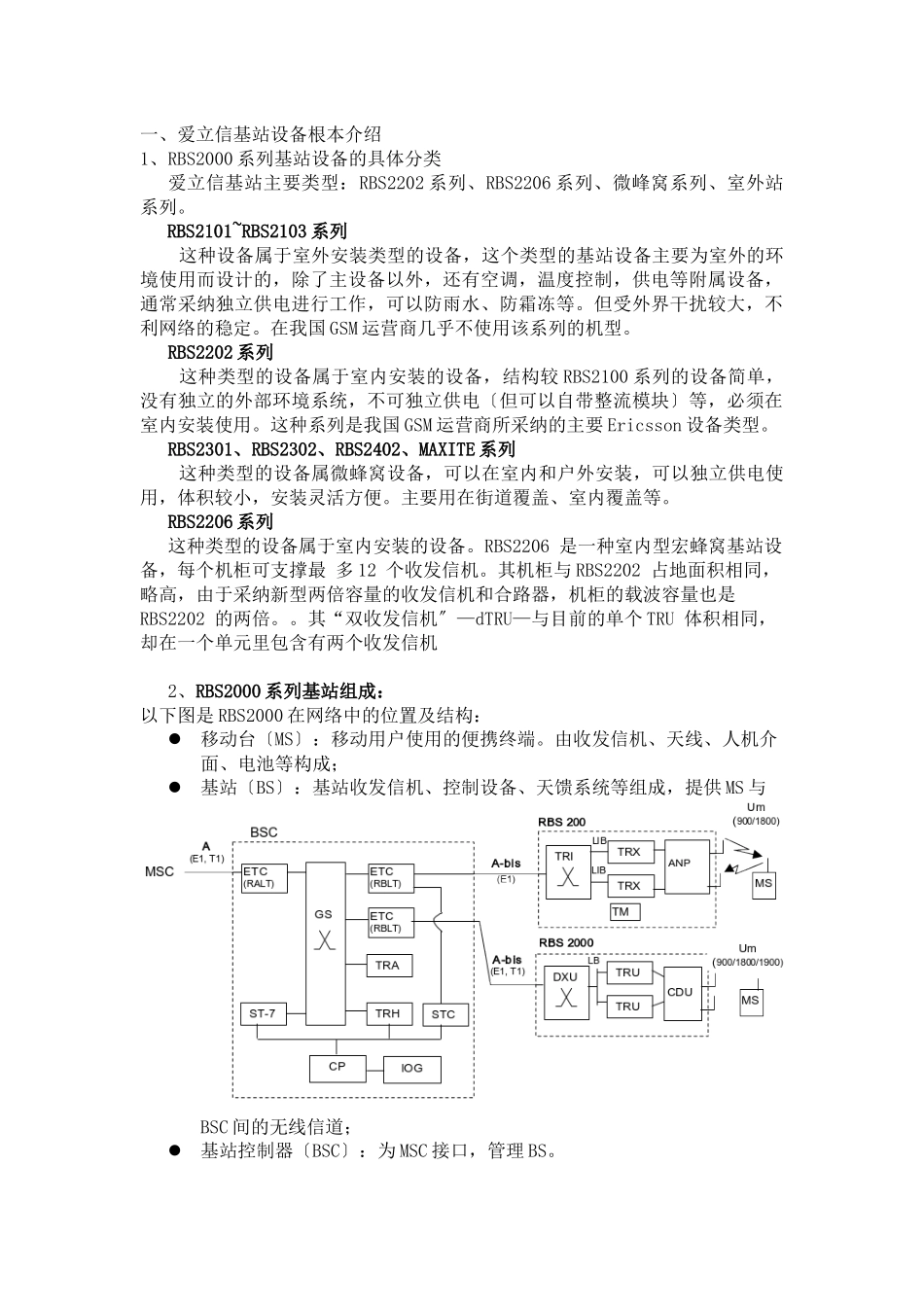

一、爱立信基站设备根本介绍1、RBS2000 系列基站设备的具体分类爱立信基站主要类型：RBS2202 系列、RBS2206 系列、微峰窝系列、室外站系列。RBS2101~RBS2103 系列 这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采纳独立供电进行工作，可以防雨水、防霜冻等。但受外界干扰较大，不利网络的稳定。在我国 GSM 运营商几乎不使用该系列的机型。RBS2202 系列 这种类型的设备属于室内安装的设备，结构较 RBS2100 系列的设备简单，没有独立的外部环境系统，不可独立供电〔但可以自带整流模块〕等，必须在室内安装使用。这种系列是我国 GSM 运营商所采纳的主要 Ericsson 设备类型。RBS2301、RBS2302、RBS2402、MAXITE 系列 这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用，体积较小，安装灵活方便。主要用在街道覆盖、室内覆盖等。RBS2206 系列 这种类型的设备属于室内安装的设备。RBS2206 是一种室内型宏蜂窝基站设备，每个机柜可支撑最 多 12 个收发信机。其机柜与 RBS2202 占地面积相同，略高，由于采纳新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202 的两倍。。其“双收发信机〞—dTRU—与目前的单个 TRU 体积相同，却在一个单元里包含有两个收发信机2、RBS2000 系列基站组成：以下图是 RBS2000 在网络中的位置及结构：移动台〔MS〕：移动用户使用的便携终端。由收发信机、天线、人机介面、电池等构成；基站〔BS〕：基站收发信机、控制设备、天馈系统等组成，提供 MS 与BSC 间的无线信道；基站控制器〔BSC〕：为 MSC 接口，管理 BS。移动交换中心〔MSC〕：网络的核心，提供交换、网络控制与管理、互连接口等功能。基站管理控制关系简化图：〔1〕主要硬件组成RBS2202 机柜外型：RBS2206 机柜图：DXU (Distribution switch Unit)分配交换单元。型号有 DXU-11，DXU-21，DXU-23TRU (TRansceiver Unit)收发信单元。型号有 TRU〔CTRU〕、STRU、DTRUCDU (Combing and Distribution Unit)合成与分路单元。型号有 CDU：A、C，C＋，D，F、G、JECU (Energy Control Unit)能源环境控制单元PSU (Power Supply Unit) 电 源 侍 服 单 元 。 型 号 有 ： ＋ 24 V ， -48V ，220VIDM (Internal Distribution Module)内局部配模块...
