重复接地、工作接地、保护接地VIP专享

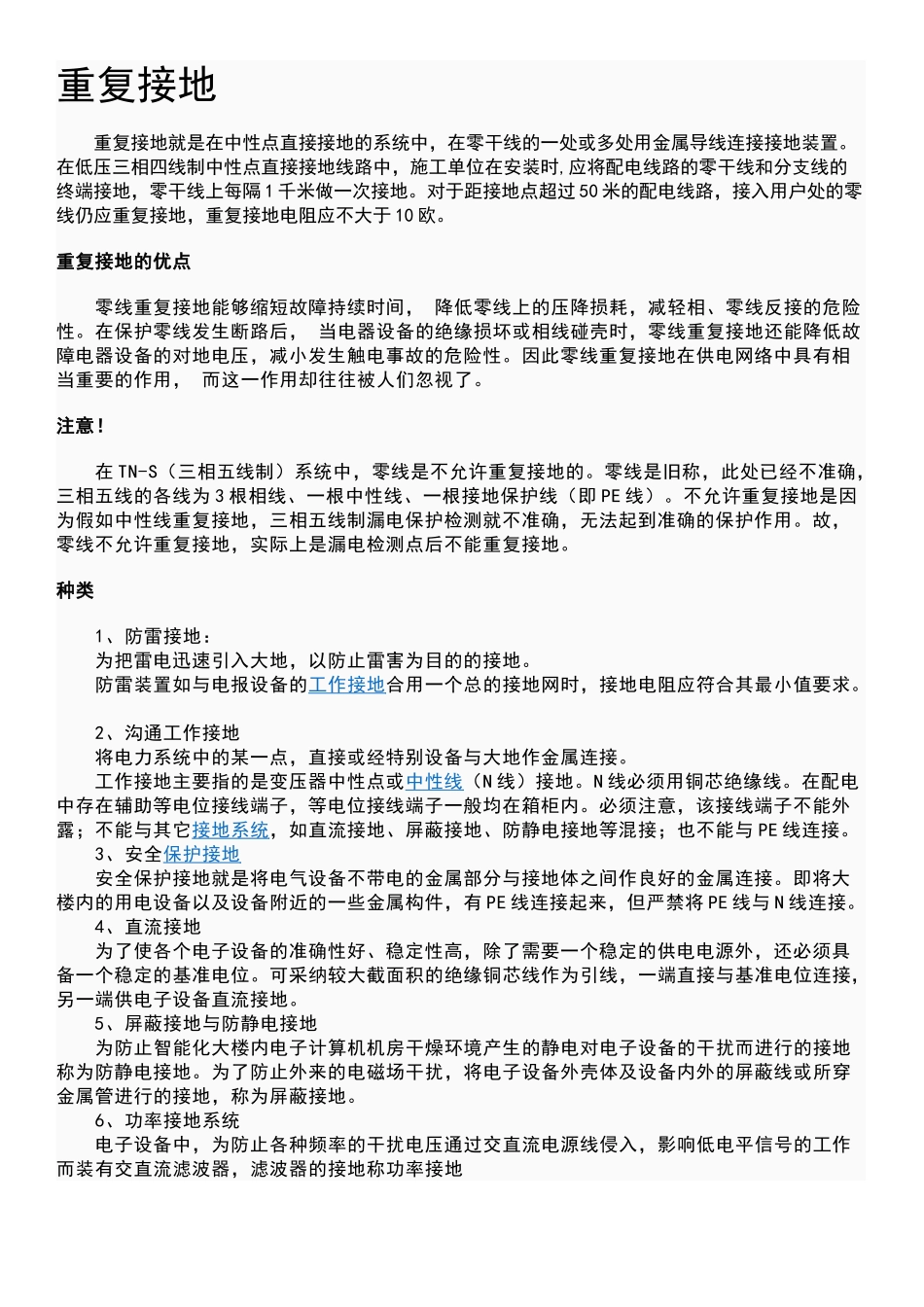

重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔 1 千米做一次接地。对于距接地点超过 50 米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于 10 欧。重复接地的优点 零线重复接地能够缩短故障持续时间， 降低零线上的压降损耗，减轻相、零线反接的危险性。在保护零线发生断路后， 当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。因此零线重复接地在供电网络中具有相当重要的作用， 而这一作用却往往被人们忽视了。 注意！ 在 TN-S（三相五线制）系统中，零线是不允许重复接地的。零线是旧称，此处已经不准确，三相五线的各线为 3 根相线、一根中性线、一根接地保护线（即 PE 线）。不允许重复接地是因为假如中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用。故，零线不允许重复接地，实际上是漏电检测点后不能重复接地。 种类 1、防雷接地： 为把雷电迅速引入大地，以防止雷害为目的的接地。 防雷装置如与电报设备的工作接地 合用一个总的接地网时，接地电阻应符合其最小值要求。 2、沟通工作接地 将电力系统中的某一点，直接或经特别设备与大地作金属连接。 工作接地主要指的是变压器中性点或中性线 （N 线）接地。N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统 ，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。 3、安全保护接地 安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。 4、直流接地 为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采纳较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。 5、屏蔽接地与防静电接地 为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线...
