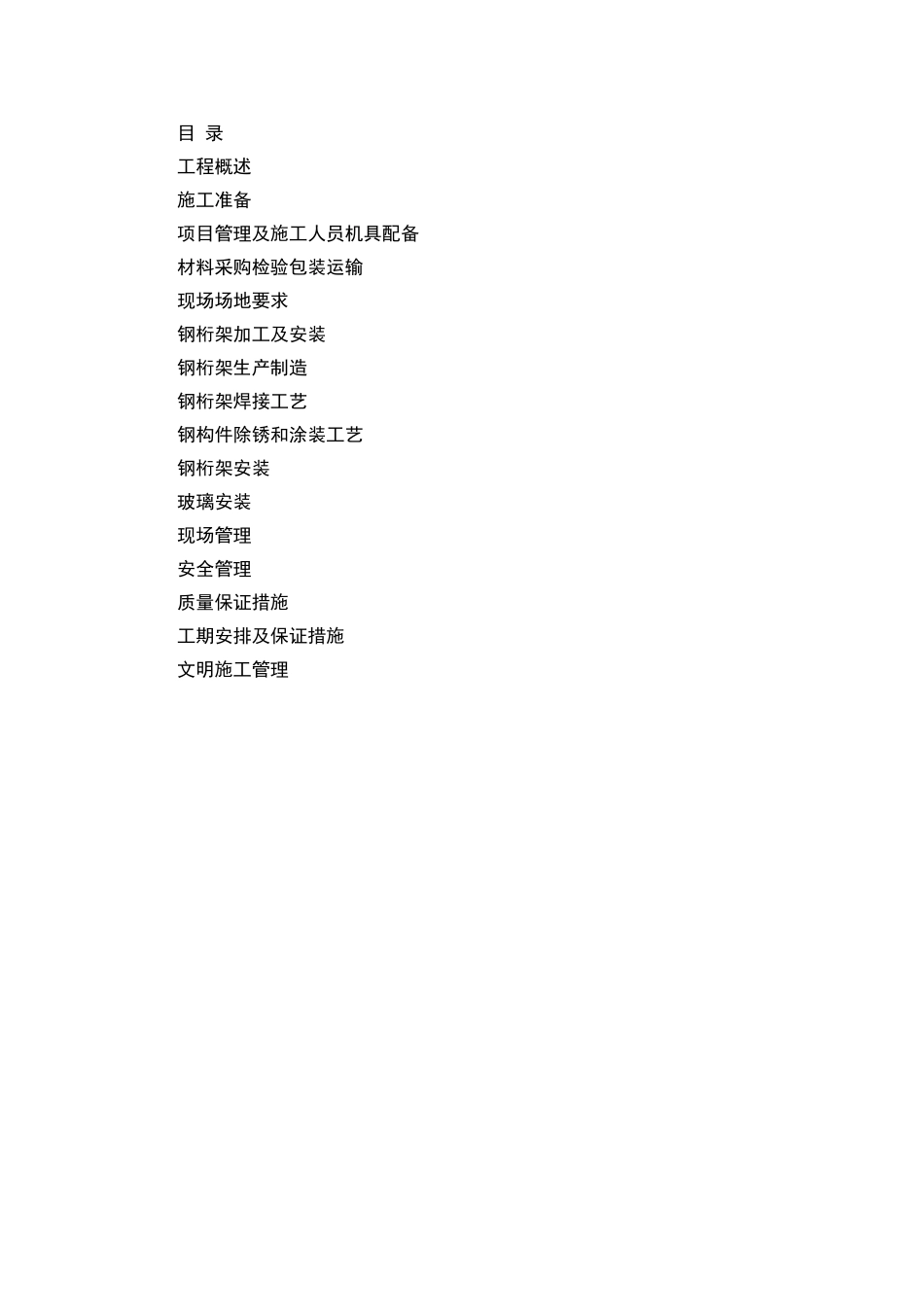

目 录工程概述施工准备项目管理及施工人员机具配备 材料采购检验包装运输 现场场地要求 钢桁架加工及安装钢桁架生产制造钢桁架焊接工艺钢构件除锈和涂装工艺钢桁架安装玻璃安装现场管理安全管理质量保证措施工期安排及保证措施文明施工管理钢结构桁架梁屋面施工一、基本概况本工程体育中心屋盖采纳三角形空间钢管桁架，节点形式为直接相贯节点，方管檩条，压型钢板屋面，屋面最低点标高为，最高点标高。屋面最宽处轴线距为 72 米，最长处轴线距为 80 米。屋架梁最大跨度为 56米，边跨支座间距米，纵向 7 根，横向 4 根，见下图示。屋架梁支座为钢筋混凝土柱，柱与梁采纳螺栓连接，见下图示。檩条为 200*100*5 方管，与梁上弦焊接，见下图示。檩条与梁上弦连接示意图1-1 剖面二、施工部署施工方案本工程钢结构采纳工厂加工与部分现场焊接相结合的加工方式，采纳现场安装。2.1.1 桁架梁的施工方案桁架梁根据部位不同分为两种施工方式。一种施工方式为中间三道纵向梁的施工：以两跨长的桁架梁为一个安装单元进行工厂预制加工，半成品采纳载重汽车运抵现场，现场搭设安装平台，把桁架梁根据安装单元采纳大吨位吊车吊至安装平台，在平台上现场焊接成整根梁完成安装。第二种安装方式为其他梁的施工：以两跨长的桁架梁为一个安装单元进行工厂预制加工，半成品采纳载重汽车运抵现场，把桁架梁根据安装单元采纳大吨位吊车，吊至安装部位的对应楼（地）板处，在楼（地）板上现场焊接成整根梁，再用四台吊车一次吊装到位，完成安装。2.1.2 屋面檩条的加工与安装屋面檩条全部采纳工厂预制，现场用吊车吊装到位，进行现场焊接安装。2.1.3 屋面板加工与安装屋面板实行现场压制成型，现场用吊车吊装到位，进行现场安装。施工准备2.2.1 人员准备成立专门的钢结构施工领导小组，对施工进行技术指导、质量检查、安全作业和进度控制。选择专业工人进行现场作业，主要为 6 个重要工种：焊接工、吊运工、指挥工、安装工、架子工、涂装工等。要求全部工人具有本专业工作实践经验，技术娴熟，听从指挥。各专业工种的主要职责：焊接工主要负责现场钢管桁架的拼装焊接及其他焊接作业。吊运工和指挥工主要负责钢管桁架及其它构件材料的吊运。安装工负责各种钢构件的安装。涂装工主要负责现场底漆的补刷中间漆防火涂料面漆的涂刷。架子工主要负责施工平台的搭拆。2.2.2 检测设备游标卡尺 4 把；游标角度尺 4 把；100m 钢卷尺 4 把；直角尺 4 ...
