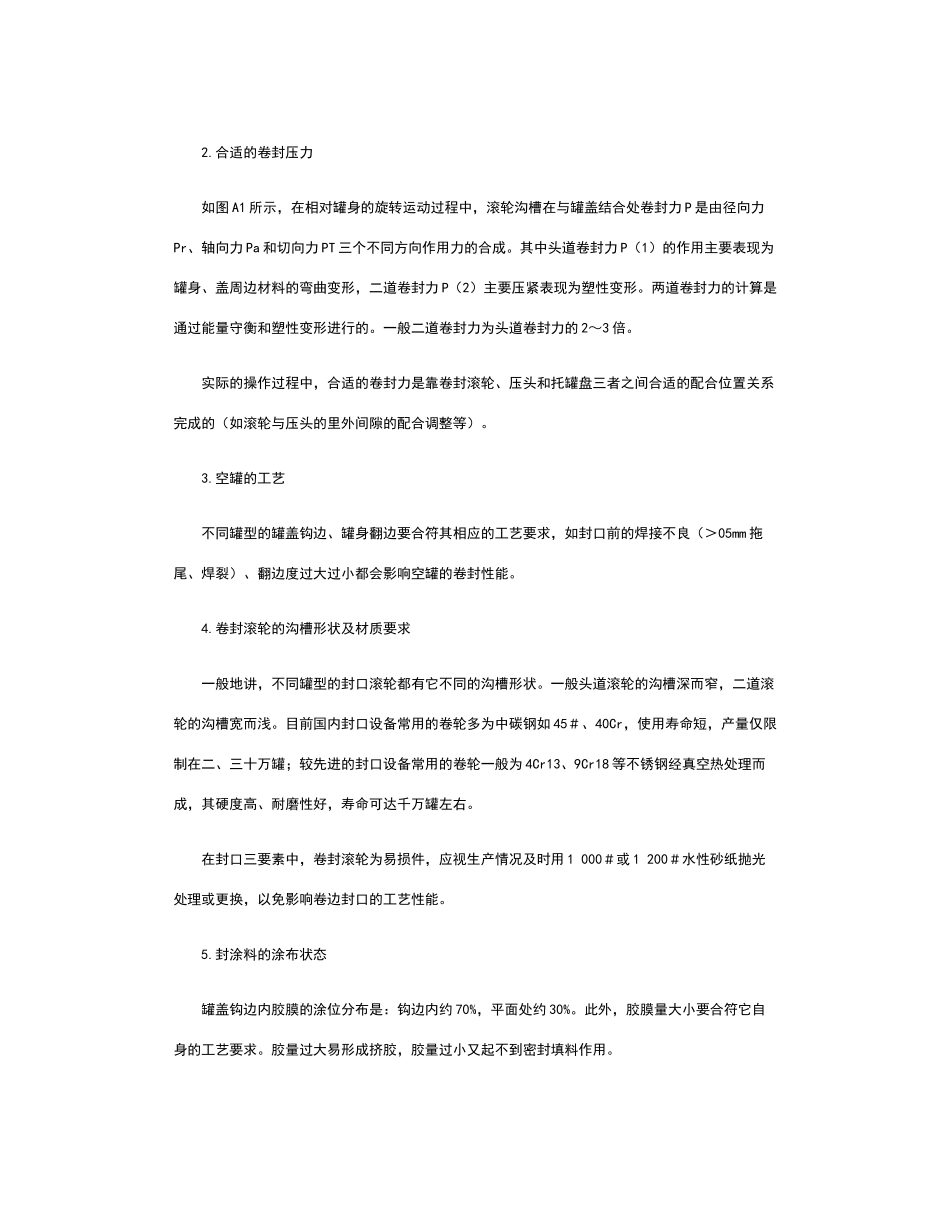

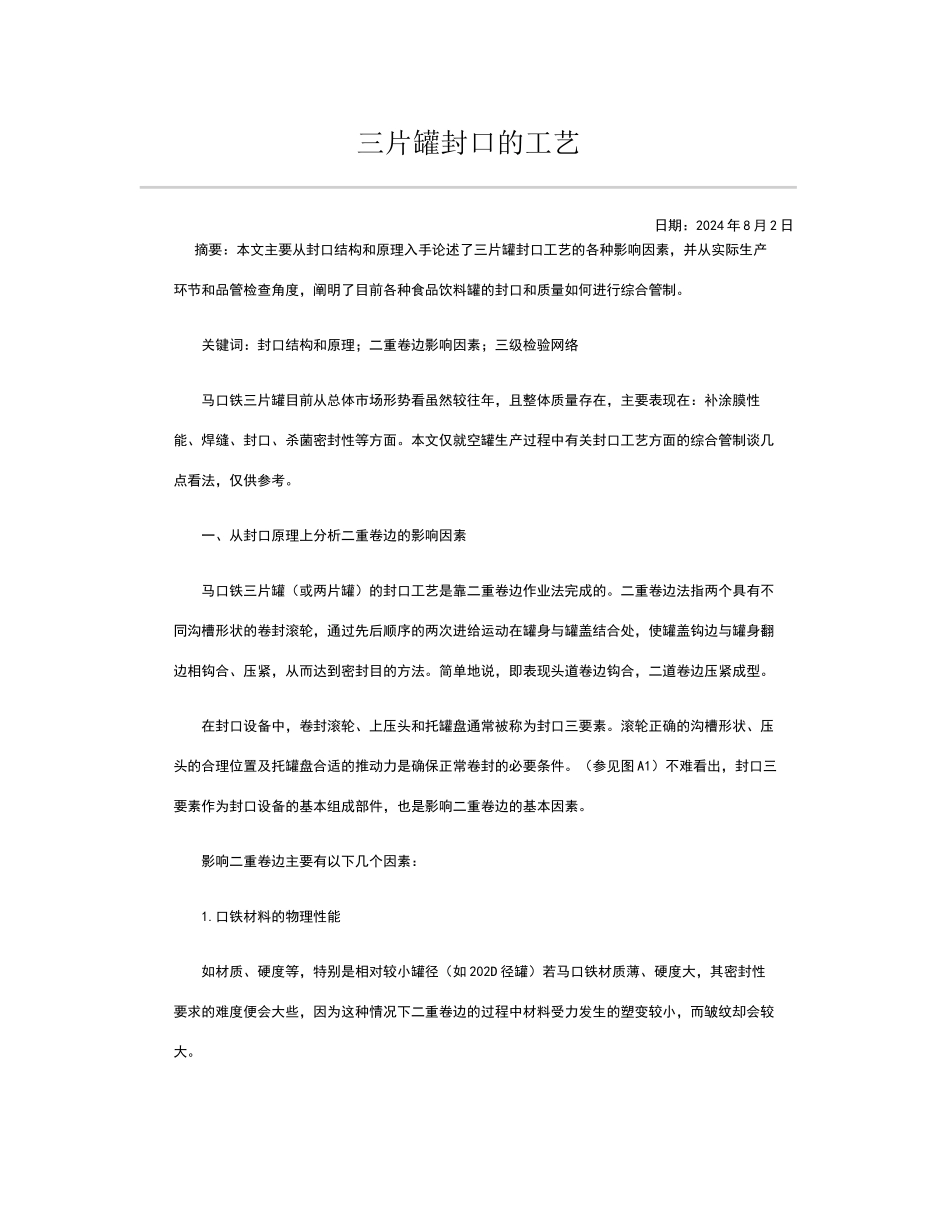

三片罐封口的工艺日期：2024 年 8 月 2 日 摘要：本文主要从封口结构和原理入手论述了三片罐封口工艺的各种影响因素，并从实际生产环节和品管检查角度，阐明了目前各种食品饮料罐的封口和质量如何进行综合管制。 关键词：封口结构和原理；二重卷边影响因素；三级检验网络 马口铁三片罐目前从总体市场形势看虽然较往年，且整体质量存在，主要表现在：补涂膜性能、焊缝、封口、杀菌密封性等方面。本文仅就空罐生产过程中有关封口工艺方面的综合管制谈几点看法，仅供参考。 一、从封口原理上分析二重卷边的影响因素 马口铁三片罐（或两片罐）的封口工艺是靠二重卷边作业法完成的。二重卷边法指两个具有不同沟槽形状的卷封滚轮，通过先后顺序的两次进给运动在罐身与罐盖结合处，使罐盖钩边与罐身翻边相钩合、压紧，从而达到密封目的方法。简单地说，即表现头道卷边钩合，二道卷边压紧成型。 在封口设备中，卷封滚轮、上压头和托罐盘通常被称为封口三要素。滚轮正确的沟槽形状、压头的合理位置及托罐盘合适的推动力是确保正常卷封的必要条件。（参见图 A1）不难看出，封口三要素作为封口设备的基本组成部件，也是影响二重卷边的基本因素。 影响二重卷边主要有以下几个因素： 1.口铁材料的物理性能 如材质、硬度等，特别是相对较小罐径（如 202D 径罐）若马口铁材质薄、硬度大，其密封性要求的难度便会大些，因为这种情况下二重卷边的过程中材料受力发生的塑变较小，而皱纹却会较大。 2.合适的卷封压力 如图 A1 所示，在相对罐身的旋转运动过程中，滚轮沟槽在与罐盖结合处卷封力 P 是由径向力Pr、轴向力 Pa 和切向力 PT 三个不同方向作用力的合成。其中头道卷封力 P（1）的作用主要表现为罐身、盖周边材料的弯曲变形，二道卷封力 P（2）主要压紧表现为塑性变形。两道卷封力的计算是通过能量守衡和塑性变形进行的。一般二道卷封力为头道卷封力的 2～3 倍。 实际的操作过程中，合适的卷封力是靠卷封滚轮、压头和托罐盘三者之间合适的配合位置关系完成的（如滚轮与压头的里外间隙的配合调整等）。 3.空罐的工艺 不同罐型的罐盖钩边、罐身翻边要合符其相应的工艺要求，如封口前的焊接不良（＞05mm 拖尾、焊裂）、翻边度过大过小都会影响空罐的卷封性能。 4.卷封滚轮的沟槽形状及材质要求 一般地讲，不同罐型的封口滚轮都有它不同的沟槽形状。一般头道滚轮的沟槽深而窄，二道滚轮的沟槽宽而浅。目前国内封口设备常用的卷...
