铸造造型人员培训XXXXVIP专享

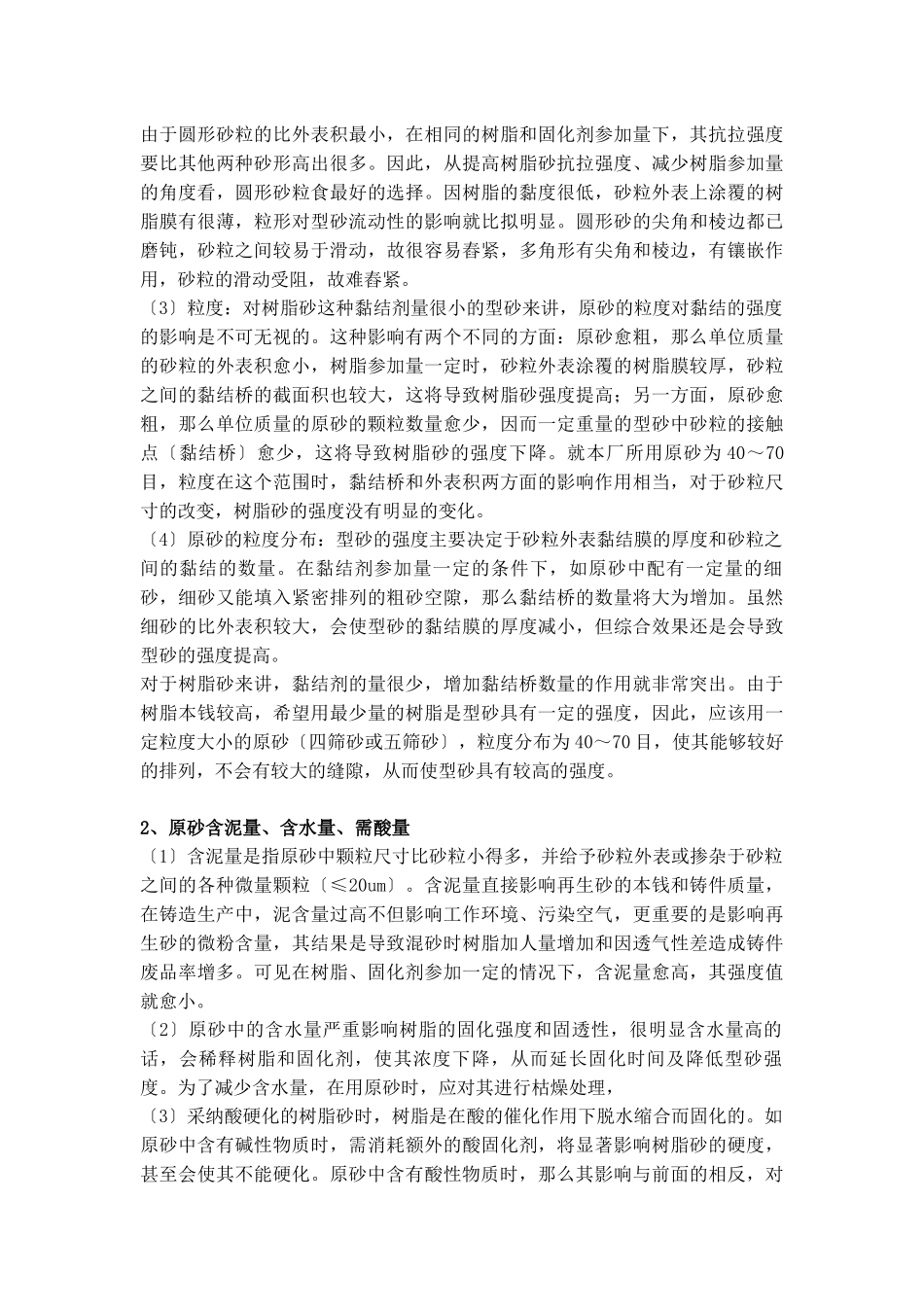

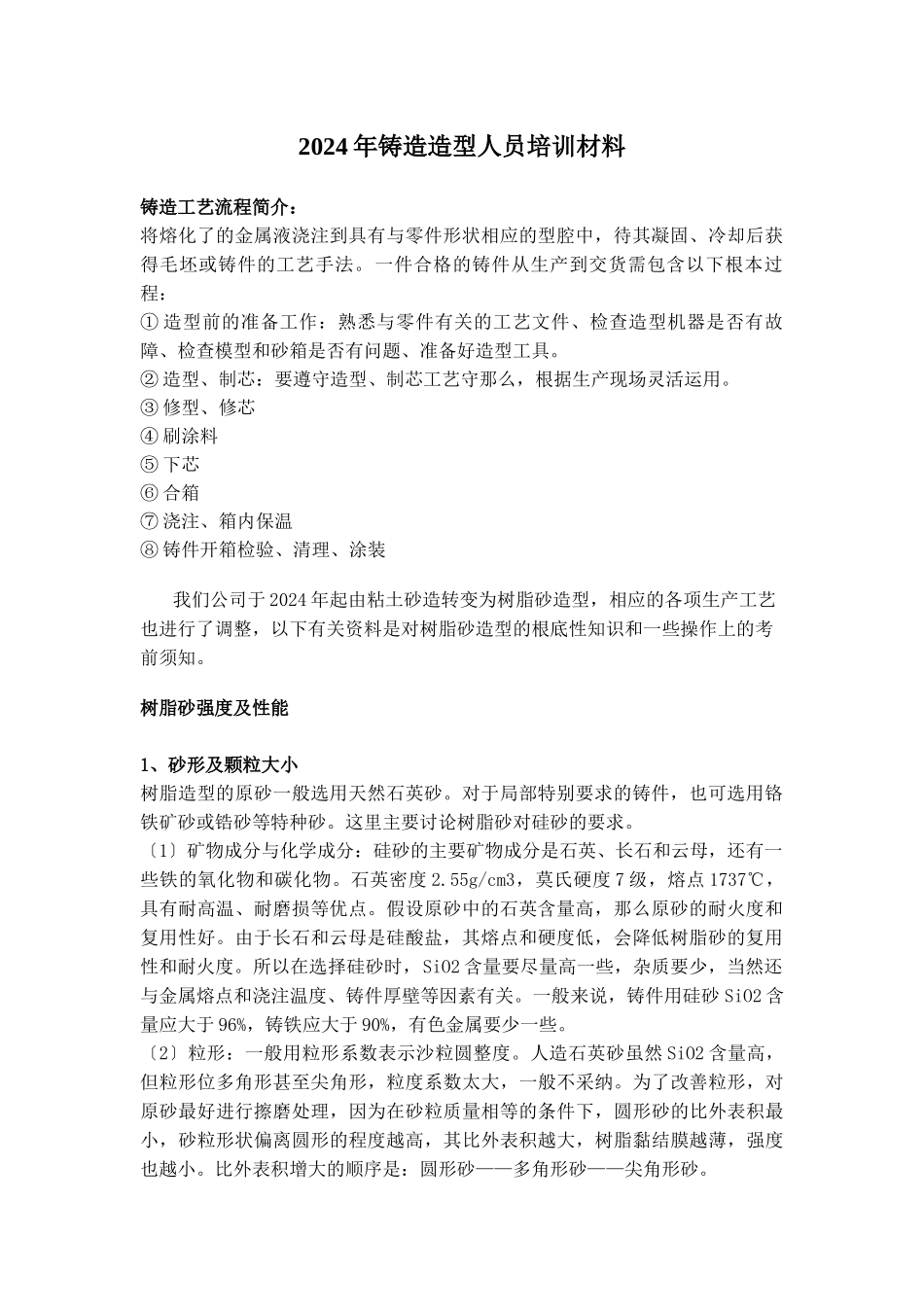

2024 年铸造造型人员培训材料铸造工艺流程简介：将熔化了的金属液浇注到具有与零件形状相应的型腔中，待其凝固、冷却后获得毛坯或铸件的工艺手法。一件合格的铸件从生产到交货需包含以下根本过程：① 造型前的准备工作：熟悉与零件有关的工艺文件、检查造型机器是否有故障、检查模型和砂箱是否有问题、准备好造型工具。② 造型、制芯：要遵守造型、制芯工艺守那么，根据生产现场灵活运用。③ 修型、修芯④ 刷涂料⑤ 下芯⑥ 合箱⑦ 浇注、箱内保温⑧ 铸件开箱检验、清理、涂装我们公司于 2024 年起由粘土砂造转变为树脂砂造型，相应的各项生产工艺也进行了调整，以下有关资料是对树脂砂造型的根底性知识和一些操作上的考前须知。树脂砂强度及性能1、砂形及颗粒大小树脂造型的原砂一般选用天然石英砂。对于局部特别要求的铸件，也可选用铬铁矿砂或锆砂等特种砂。这里主要讨论树脂砂对硅砂的要求。〔1〕矿物成分与化学成分：硅砂的主要矿物成分是石英、长石和云母，还有一些铁的氧化物和碳化物。石英密度 2.55g/cm3，莫氏硬度 7 级，熔点 1737℃，具有耐高温、耐磨损等优点。假设原砂中的石英含量高，那么原砂的耐火度和复用性好。由于长石和云母是硅酸盐，其熔点和硬度低，会降低树脂砂的复用性和耐火度。所以在选择硅砂时，SiO2 含量要尽量高一些，杂质要少，当然还与金属熔点和浇注温度、铸件厚壁等因素有关。一般来说，铸件用硅砂 SiO2 含量应大于 96%，铸铁应大于 90%，有色金属要少一些。〔2〕粒形：一般用粒形系数表示沙粒圆整度。人造石英砂虽然 SiO2 含量高，但粒形位多角形甚至尖角形，粒度系数太大，一般不采纳。为了改善粒形，对原砂最好进行擦磨处理，因为在砂粒质量相等的条件下，圆形砂的比外表积最小，砂粒形状偏离圆形的程度越高，其比外表积越大，树脂黏结膜越薄，强度也越小。比外表积增大的顺序是：圆形砂——多角形砂——尖角形砂。由于圆形砂粒的比外表积最小，在相同的树脂和固化剂参加量下，其抗拉强度要比其他两种砂形高出很多。因此，从提高树脂砂抗拉强度、减少树脂参加量的角度看，圆形砂粒食最好的选择。因树脂的黏度很低，砂粒外表上涂覆的树脂膜有很薄，粒形对型砂流动性的影响就比拟明显。圆形砂的尖角和棱边都已磨钝，砂粒之间较易于滑动，故很容易舂紧，多角形有尖角和棱边，有镶嵌作用，砂粒的滑动受阻，故难舂紧。〔3〕粒度：对树脂砂这种黏结剂量很小的型砂来讲，原砂的粒度对黏结的强度...
