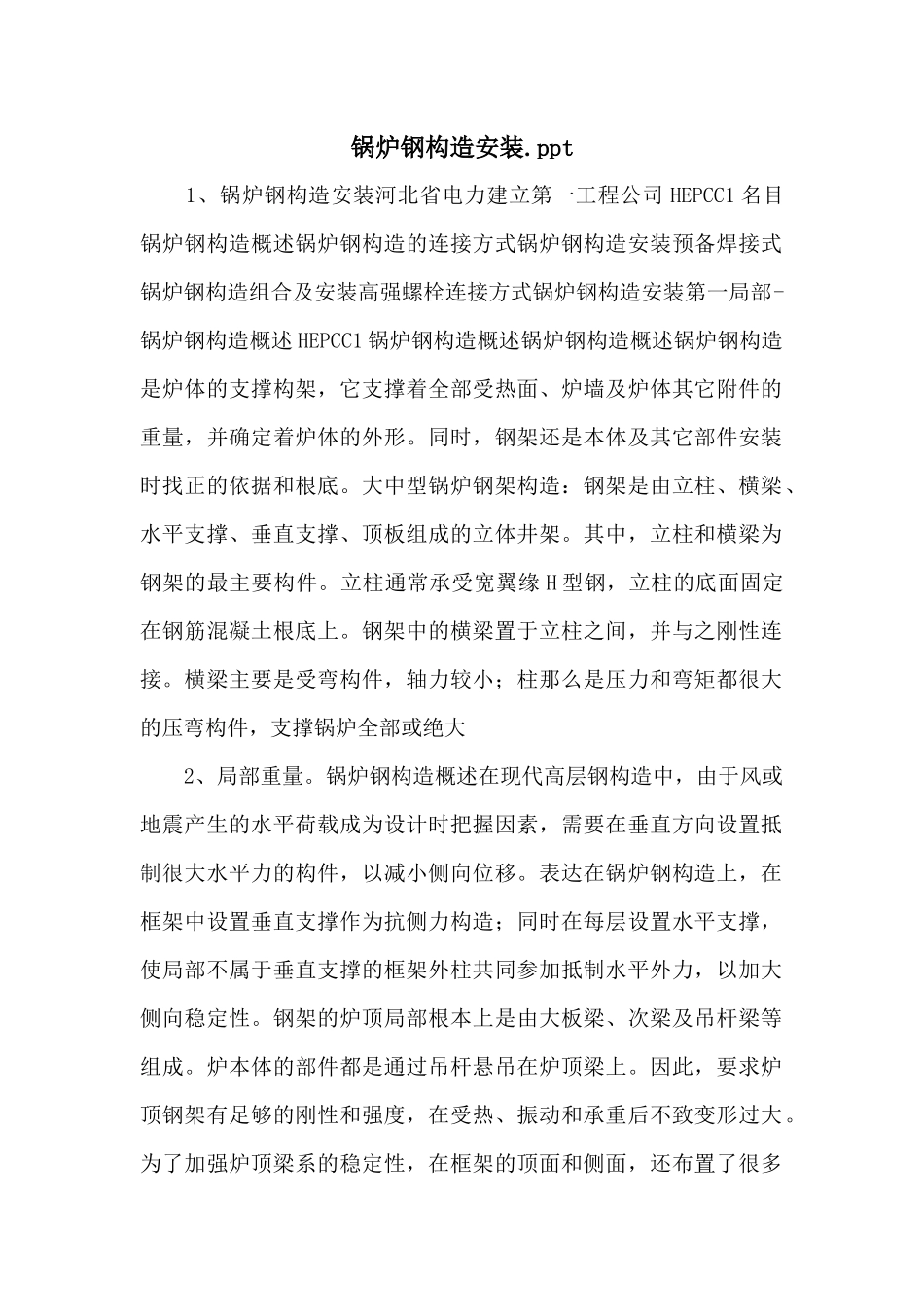

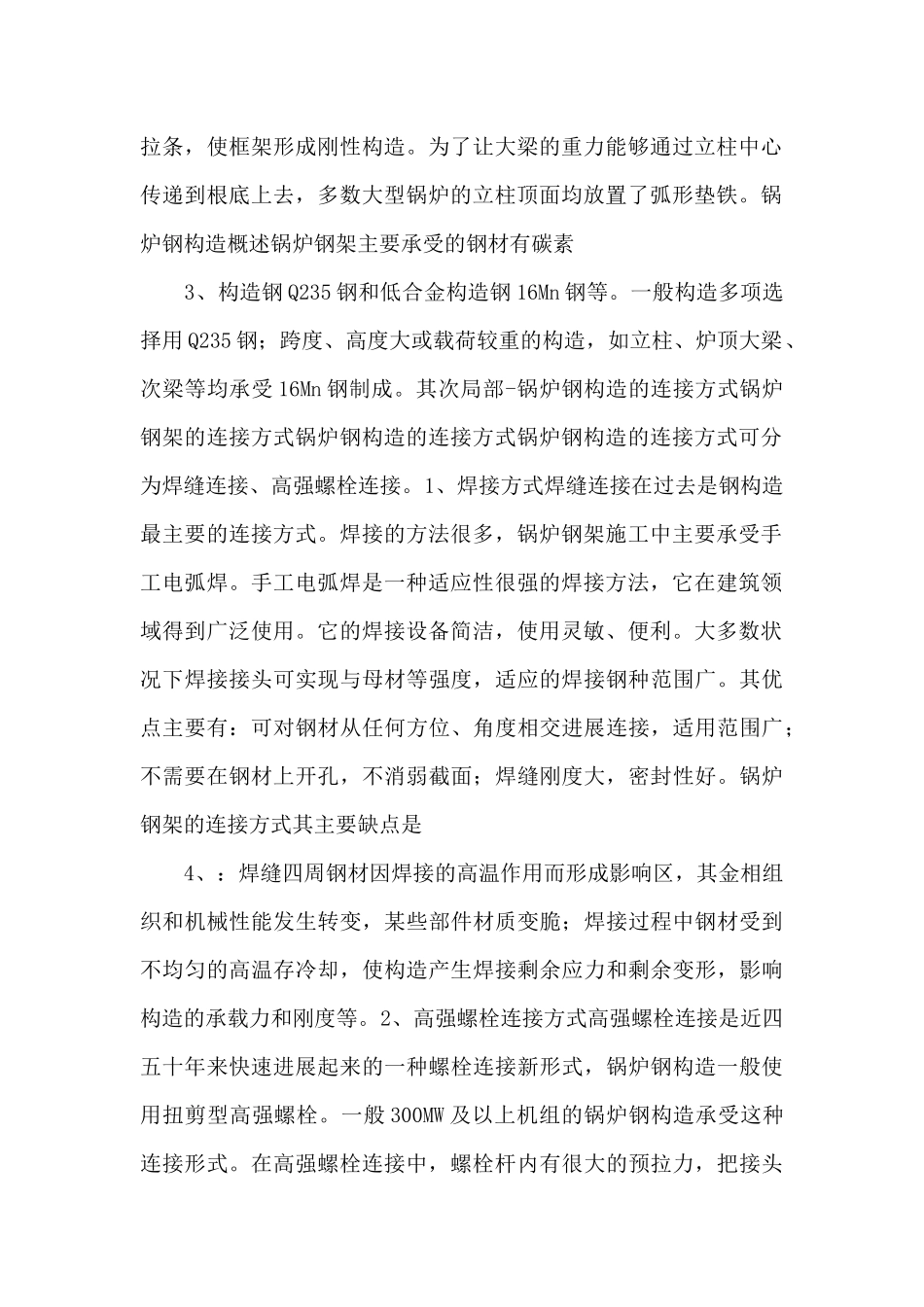

锅炉钢构造安装.ppt 1、锅炉钢构造安装河北省电力建立第一工程公司 HEPCC1 名目锅炉钢构造概述锅炉钢构造的连接方式锅炉钢构造安装预备焊接式锅炉钢构造组合及安装高强螺栓连接方式锅炉钢构造安装第一局部-锅炉钢构造概述 HEPCC1 锅炉钢构造概述锅炉钢构造概述锅炉钢构造是炉体的支撑构架，它支撑着全部受热面、炉墙及炉体其它附件的重量，并确定着炉体的外形。同时，钢架还是本体及其它部件安装时找正的依据和根底。大中型锅炉钢架构造：钢架是由立柱、横梁、水平支撑、垂直支撑、顶板组成的立体井架。其中，立柱和横梁为钢架的最主要构件。立柱通常承受宽翼缘 H 型钢，立柱的底面固定在钢筋混凝土根底上。钢架中的横梁置于立柱之间，并与之刚性连接。横梁主要是受弯构件，轴力较小；柱那么是压力和弯矩都很大的压弯构件，支撑锅炉全部或绝大 2、局部重量。锅炉钢构造概述在现代高层钢构造中，由于风或地震产生的水平荷载成为设计时把握因素，需要在垂直方向设置抵制很大水平力的构件，以减小侧向位移。表达在锅炉钢构造上，在框架中设置垂直支撑作为抗侧力构造；同时在每层设置水平支撑，使局部不属于垂直支撑的框架外柱共同参加抵制水平外力，以加大侧向稳定性。钢架的炉顶局部根本上是由大板梁、次梁及吊杆梁等组成。炉本体的部件都是通过吊杆悬吊在炉顶梁上。因此，要求炉顶钢架有足够的刚性和强度，在受热、振动和承重后不致变形过大。为了加强炉顶梁系的稳定性，在框架的顶面和侧面，还布置了很多拉条，使框架形成刚性构造。为了让大梁的重力能够通过立柱中心传递到根底上去，多数大型锅炉的立柱顶面均放置了弧形垫铁。锅炉钢构造概述锅炉钢架主要承受的钢材有碳素 3、构造钢 Q235 钢和低合金构造钢 16Mn 钢等。一般构造多项选择用 Q235 钢；跨度、高度大或载荷较重的构造，如立柱、炉顶大梁、次梁等均承受 16Mn 钢制成。其次局部-锅炉钢构造的连接方式锅炉钢架的连接方式锅炉钢构造的连接方式锅炉钢构造的连接方式可分为焊缝连接、高强螺栓连接。1、焊接方式焊缝连接在过去是钢构造最主要的连接方式。焊接的方法很多，锅炉钢架施工中主要承受手工电弧焊。手工电弧焊是一种适应性很强的焊接方法，它在建筑领域得到广泛使用。它的焊接设备简洁，使用灵敏、便利。大多数状况下焊接接头可实现与母材等强度，适应的焊接钢种范围广。其优点主要有：可对钢材从任何方位、角度相交进展连接，适用范围广；不需要在钢材上开孔，不消...
