门卫室模板及其支撑架施工方案

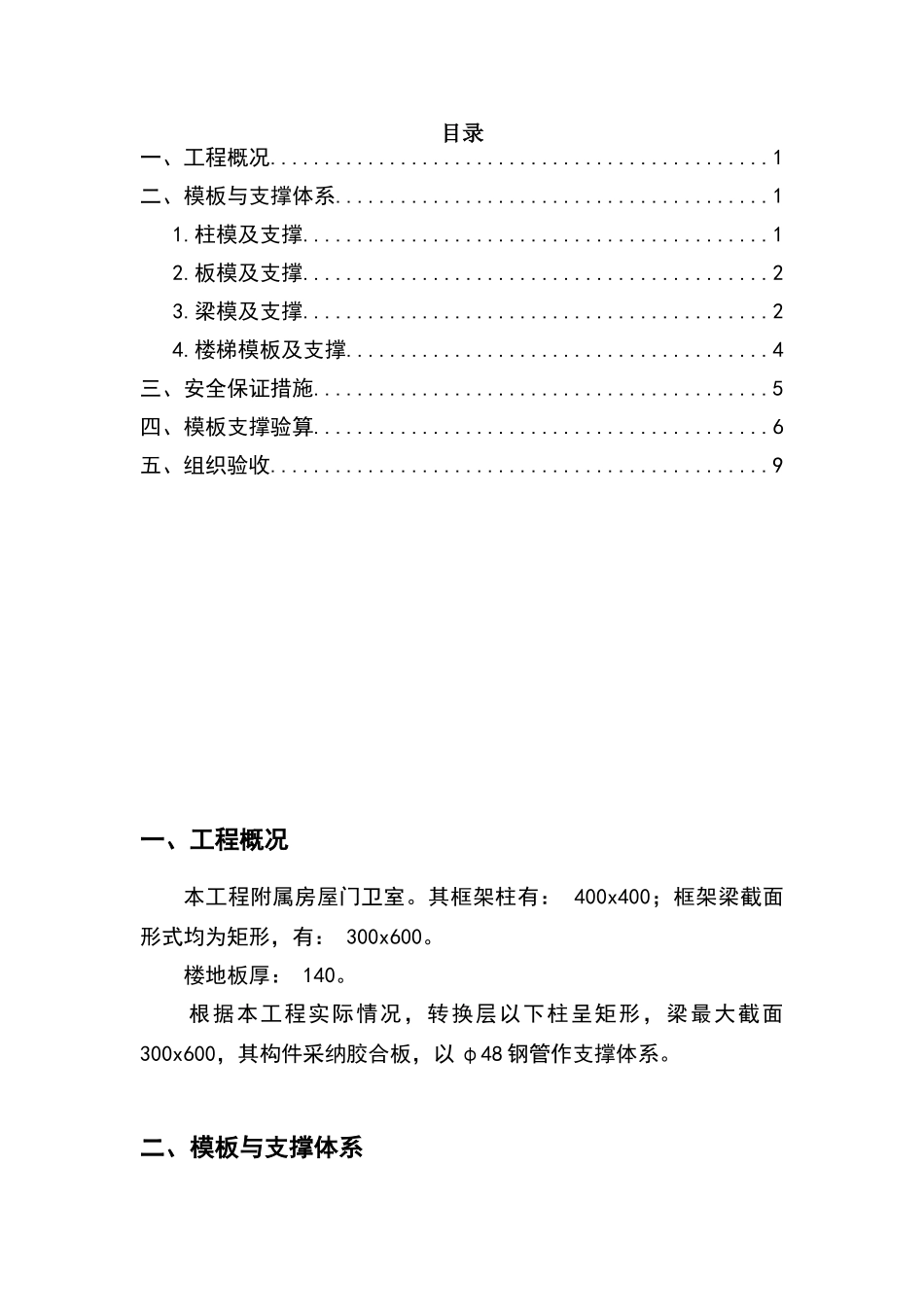

目录一、工程概况..............................................1二、模板与支撑体系........................................11.柱模及支撑...........................................12.板模及支撑...........................................23.梁模及支撑...........................................24.楼梯模板及支撑.......................................4三、安全保证措施..........................................5四、模板支撑验算..........................................6五、组织验收..............................................9一、工程概况本工程附属房屋门卫室。其框架柱有： 400x400；框架梁截面形式均为矩形，有： 300x600。楼地板厚： 140。根据本工程实际情况，转换层以下柱呈矩形，梁最大截面300x600，其构件采纳胶合板，以 φ48 钢管作支撑体系。二、模板与支撑体系1.柱模及支撑采纳胶合板模板，模数参数为 1830*915*180，拼装中尽量根据具体条件灵活组合，使得构造简单、装拆方便。支撑体系及加固柱箍采纳 φ48×钢管脚手架，考虑本工程现场的具体状况，施工过程需经历雨季，地下室柱模灯笼架立杆必须座落在浇筑完的砼顶面上，用斜撑、剪力墙、纵横水平杆连成整体，相互传递受力到底板上。柱四周灯笼架平面步距最大为 1200×1200，根据柱子断面适当调整长宽，柱模加固箍从地面 150 开始，加固箍垂直间距 500-600。柱侧支撑架必须与周边满堂架或梁支撑连接成整体，以增强各构件的整体稳定性。柱模放轴线、边线时应核对设计图柱断面尺寸，边线用所弹墨线向外引出 200-250 以上，用红油漆标注，便于检查校正。柱模底一面留 100 清扫口，经检查校正并清理完模内垃圾，再安装清扫口模板。 柱的砼在浇筑完 36 小时经过审批后，才能进行模板拆除。 2.板模及支撑本工程均采纳 18mm 厚胶合板，50×80 木楞枋作垫方，纵横立杆布置间距 1200，水平杆从地面上 150 起步，布置纵横杆步距1600，板下水平杆布置间距 800×800。3.梁模及支撑采纳胶合板模板，梁底及背木木楞采纳 50×80 木枋，梁底杆水平间距 1000，量两侧可采纳对拉丝加以固定，选用的对拉丝可根据梁的截面选取，以满足梁的整体性要求。梁支撑布置表梁截面支撑体系名称250×450～350×700350×800～700×1000600×1200～800×1800梁立杆沿梁方向布置@1100@1000@900梁水平杆沿梁方向布置@1100@1000@900梁侧模加固背枋和背钢...
