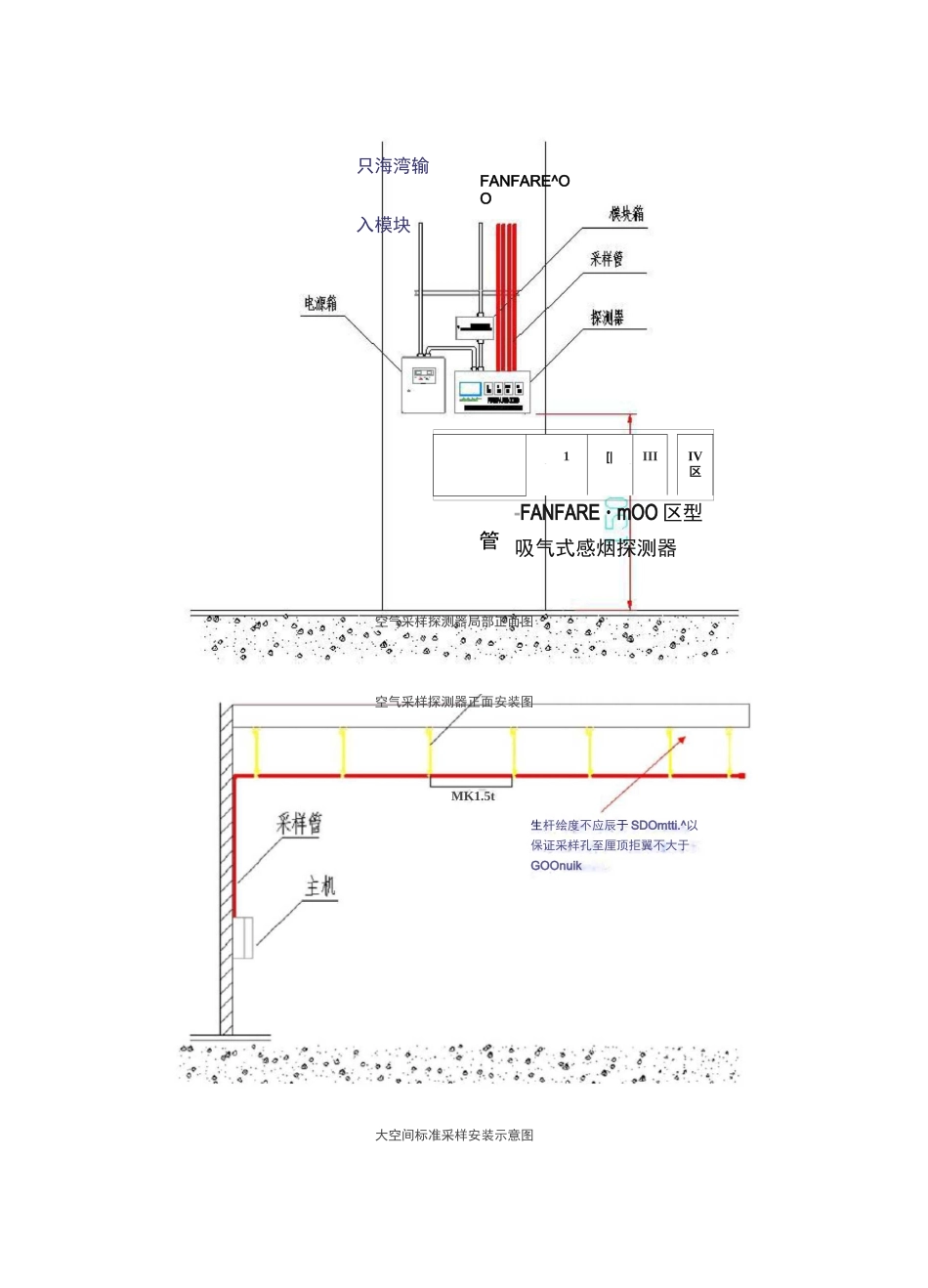

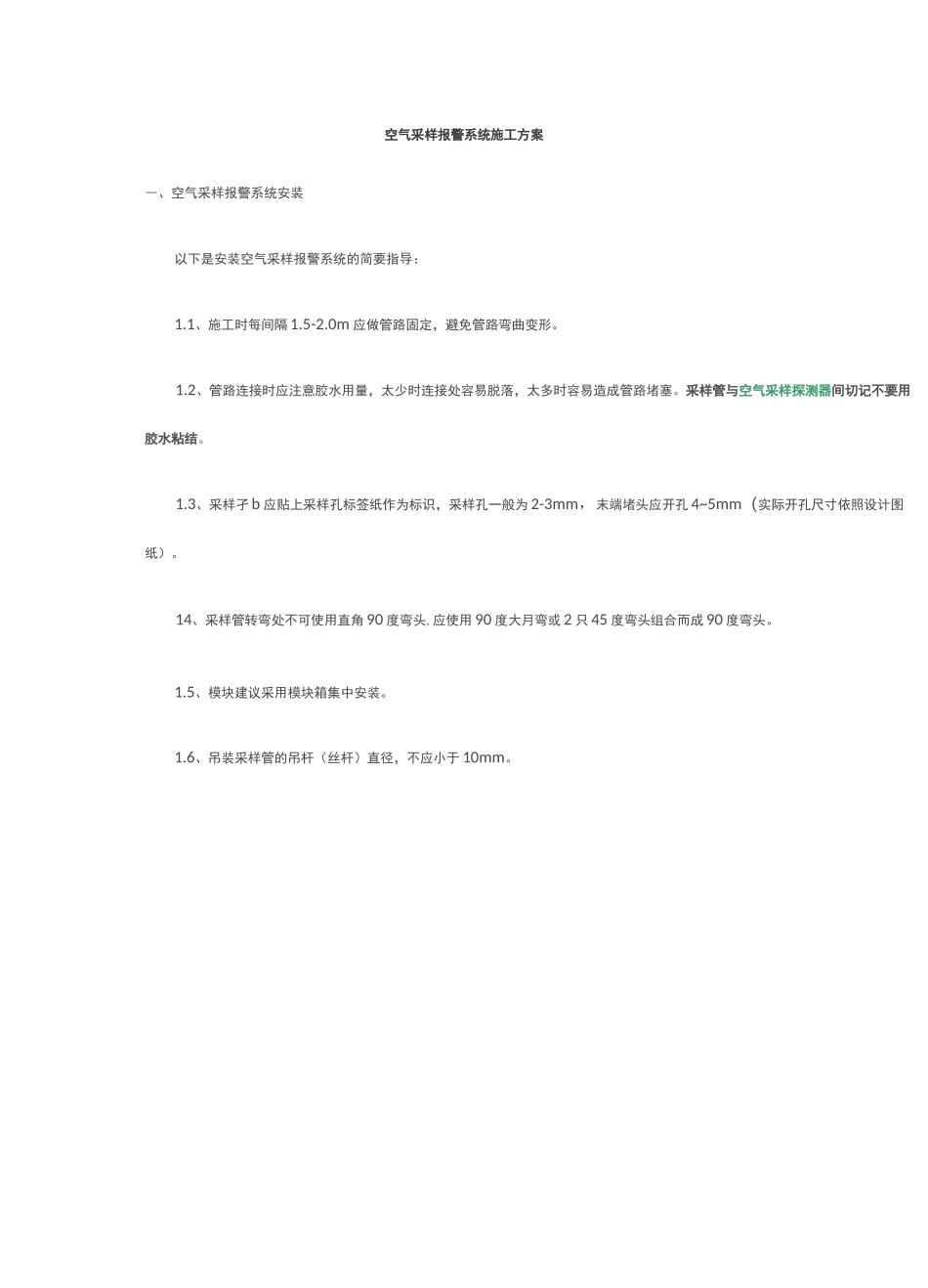

空气采样报警系统施工方案―、空气采样报警系统安装以下是安装空气采样报警系统的简要指导:1.1、施工时每间隔 1.5-2.0m 应做管路固定,避免管路弯曲变形。1.2、管路连接时应注意胶水用量,太少时连接处容易脱落,太多时容易造成管路堵塞。采样管与空气采样探测器间切记不要用胶水粘结。1.3、采样孑 b 应贴上采样孔标签纸作为标识,采样孔一般为 2-3mm,末端堵头应开孔 4~5mm(实际开孔尺寸依照设计图纸)。14、采样管转弯处不可使用直角 90 度弯头,应使用 90 度大月弯或 2 只 45 度弯头组合而成 90 度弯头。1.5、模块建议采用模块箱集中安装。1.6、吊装采样管的吊杆(丝杆)直径,不应小于 10mm。空气采样探测器正面安装图管-FANFARE・mOO 区型吸气式感烟探测器只海湾输FANFARE^OO入模块空气采样探测器局部正面图1[|IIIIV区生杆绘度不应辰于 SDOmtti.^以保证采样孔至厘顶拒翼不大于GOOnuikMK1.5t大空间标准采样安装示意图[A采能^5^0ABSVCB<0E稣吊献直卷种于10mm)CFD手杖式采样安装示意图注意事项:1.1 空气采样探测器通常是安装在容易操作的位置。1.2 不得阻碍空气采样探测器设备的排气。1.3 每台空气采样探测器至少提供三种信号输出,并由火灾自动报警系统的输入模块接入到通用火灾自动报警系统。1.4 采样管距墙的最远距离不应大于管距的一半。1.5 采样孔周围 0.5m 内,不应有遮挡物;采样孔应有明显的标识。1.6 空气采样探测器不得放置在温度或湿度超出特定工作范围的区域。探测器不得放置在任何会产生高无线电频率的设备(例如无线电警报),或会产生高电能的设备(例如大型电力发动机或发电机)的旁边。二、空气采样报警系统线材>600nn参考并依据中华人民共和国国家标准 GB50116-2013《火灾自动报警系统设计规范》规定。2.1 电源线:DC24V 需为阻燃或耐火线材线,2.5-4mm2-3C。2.2 控制线:建议采用线径为 1.5mm2 的阻燃线。说明:电源线、网络线、控制线均安装在金属管内,金属管可参考相关五金手册。三、空气采样报警系统采样管材采样管选用外径 25mm,内径 20-21mm 管材,建议使用较美观及硬度较好的 U-PVC 或 ABS 管材。采样管转弯处不可使用直角 90 度弯头,应使用 90 度大月弯或 2 只 45 度弯头组合的 90 度弯头。管唱四、五金材料三通45 却小弯头采样管固定件可采用 C 型钢、夹片、管夹、扌 L 线带、吊杆等,可参考相关五金手册-灵脳胀栓丝抨带灯签包績丝杆E二GIP 盏接躱灯遠...
