DCS控制系统常见问题及处理

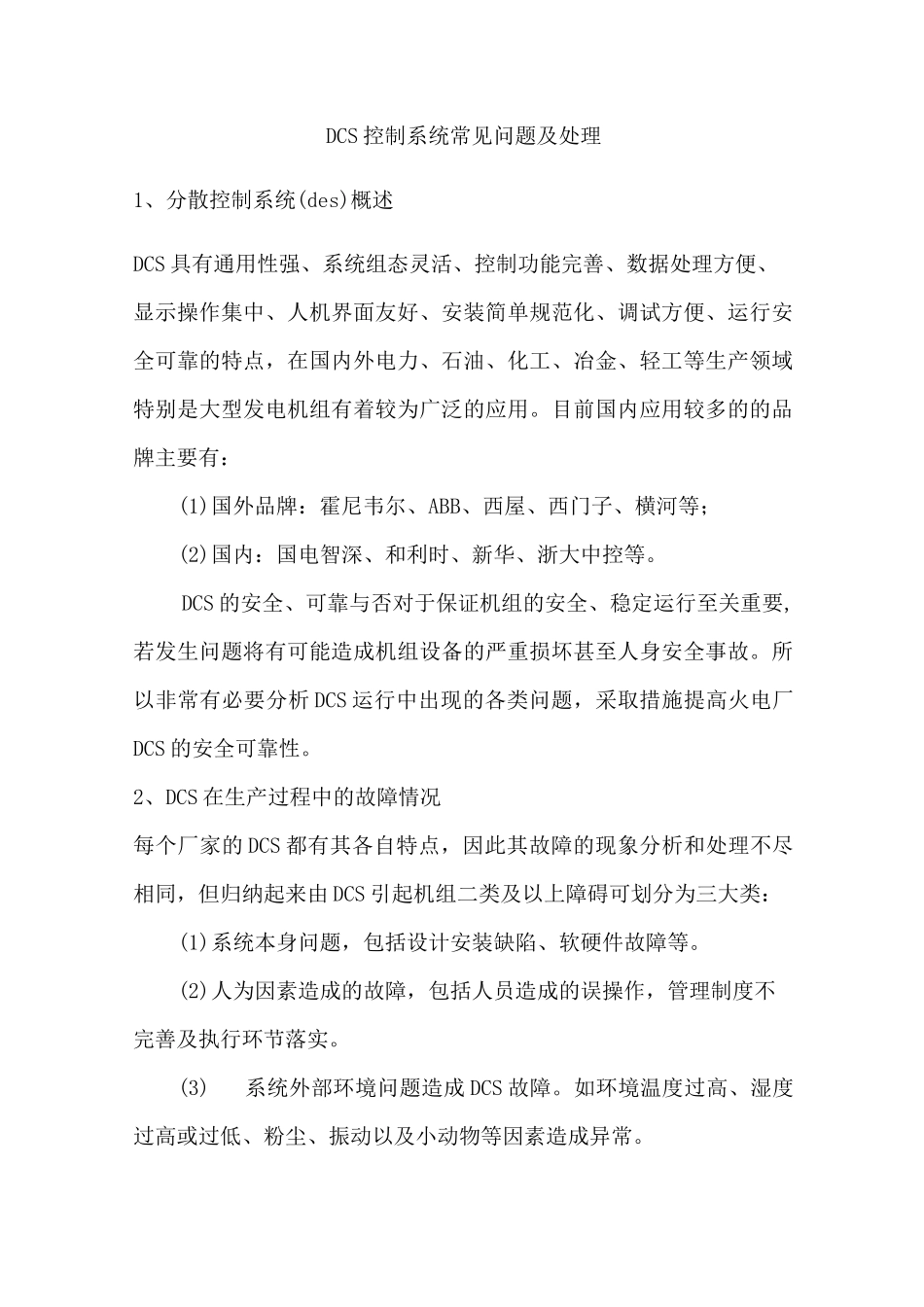

DCS控制系统常见问题及处理_第1页
1/13
DCS控制系统常见问题及处理_第2页
2/13
DCS控制系统常见问题及处理_第3页
3/13
DCS 控制系统常见问题及处理1、分散控制系统(des)概述DCS 具有通用性强、系统组态灵活、控制功能完善、数据处理方便、显示操作集中、人机界面友好、安装简单规范化、调试方便、运行安全可靠的特点,在国内外电力、石油、化工、冶金、轻工等生产领域特别是大型发电机组有着较为广泛的应用。目前国内应用较多的的品牌主要有:(1)国外品牌:霍尼韦尔、ABB、西屋、西门子、横河等;(2)国内:国电智深、和利时、新华、浙大中控等。DCS 的安全、可靠与否对于保证机组的安全、稳定运行至关重要,若发生问题将有可能造成机组设备的严重损坏甚至人身安全事故。所以非常有必要分析 DCS 运行中出现的各类问题,采取措施提高火电厂DCS 的安全可靠性。2、DCS 在生产过程中的故障情况每个厂家的 DCS 都有其各自特点,因此其故障的现象分析和处理不尽相同,但归纳起来由 DCS 引起机组二类及以上障碍可划分为三大类:(1)系统本身问题,包括设计安装缺陷、软硬件故障等。(2)人为因素造成的故障,包括人员造成的误操作,管理制度不完善及执行环节落实。(3)系统外部环境问题造成 DCS 故障。如环境温度过高、湿度过高或过低、粉尘、振动以及小动物等因素造成异常。2.1DCS 本身问题故障实例此类故障在生产过程中较为常见,主要包括系统设计安装缺陷、控制器(DPU 或 CPU)死机、脱网等故障,操作员站黑屏,网络通讯堵塞,软件存在缺陷,系统配置较低,与其他系统及设备接口存在问题等。2.1.1 电源及接地问题(1) 某电厂 DCS 电源系统采用的是 ABB 公司 SymphonyIII 型电源,但基建时仍按照 II 型电源的接地方式进行机柜安装,与 III 型电源接地技术要求差异很大。机组投产以来发生多次 DCS 模件故障、信号跳变、硬件烧坏的情况,疑与接地系统有关。同样,某电厂在基建期间 DCS接地网设计制作安装存在问题,DCS 系统运行后所有热电阻热电偶温度测点出现周期波动。(2) 某厂因电源连线松动而导致汽机侧控制系统失效。经验教训:DCS没有良好的接地系统和合理的电缆屏蔽,不仅系统干扰大,控制系统易误发信号,还易使模件损坏。可见,ups 电源、控制系统接地等存在问题将给电厂投产后 DCS 的安全稳定运行留下极大隐患。因此,DCS系统电源设计一定要有可靠的后备手段,负荷配置要合理并有一定余量;DCS 的系统接地必须严格遵守制造厂技术要求(如制造厂无特殊说明应按照 DLT774 规定执行),所有进入 DSC 系统控制信号的电缆必须采用质量合...
