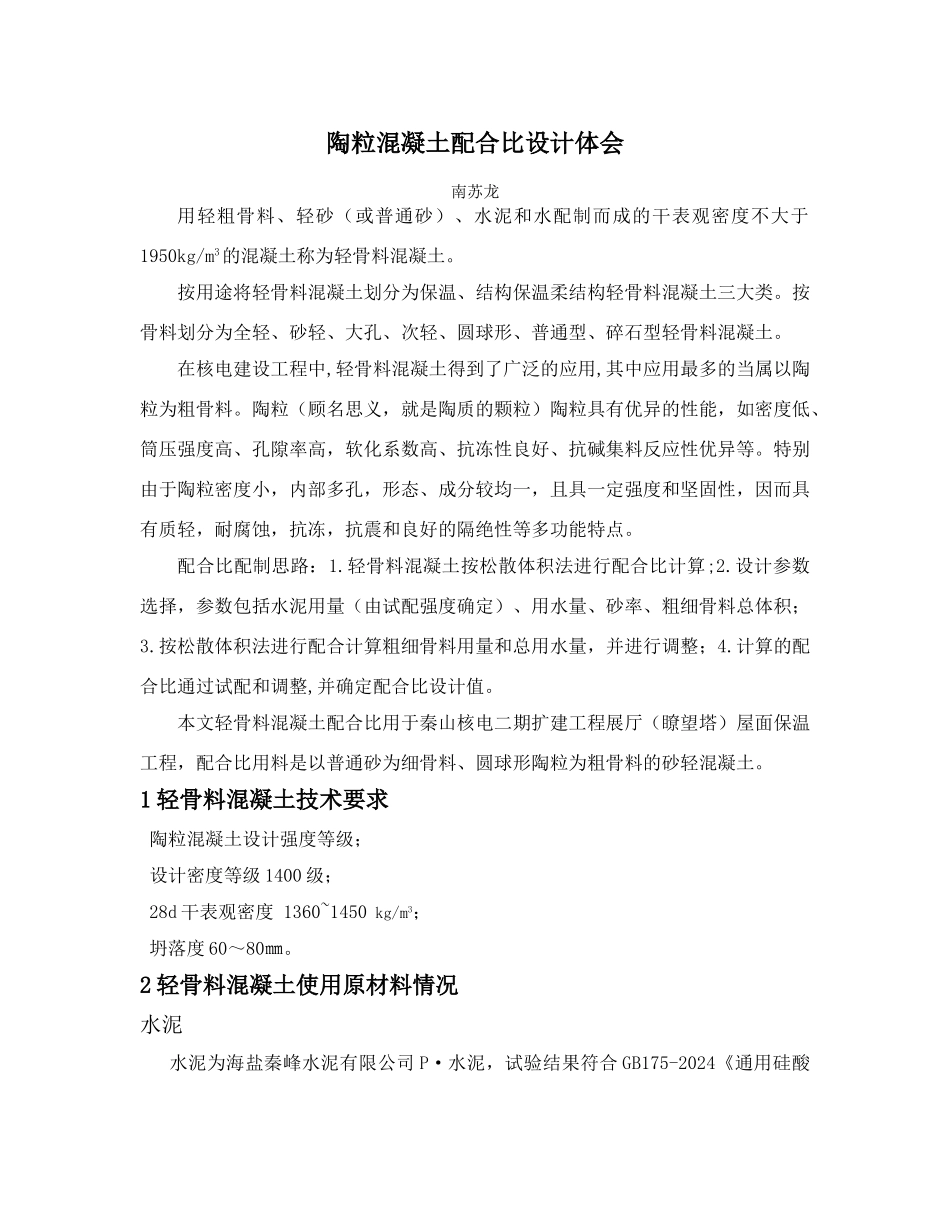

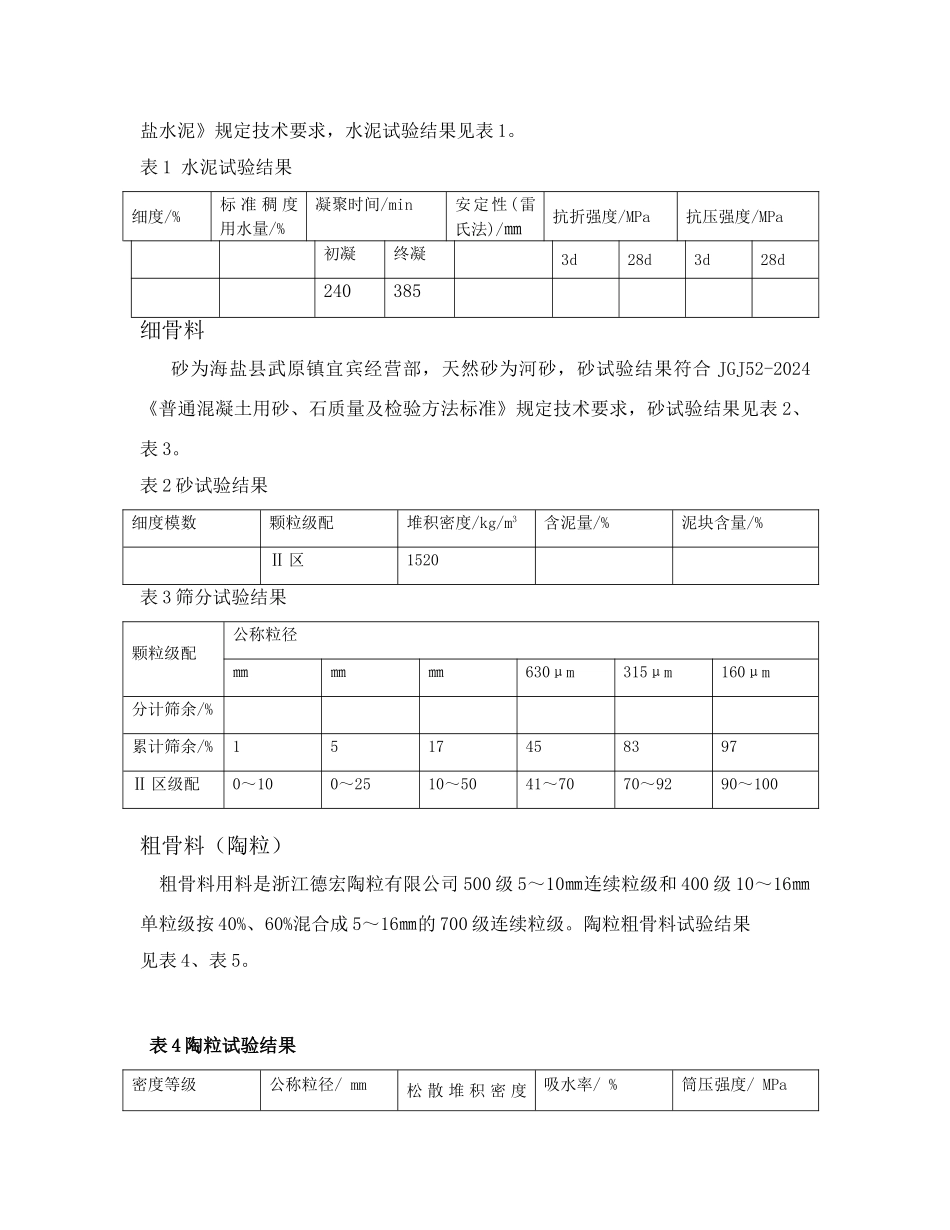

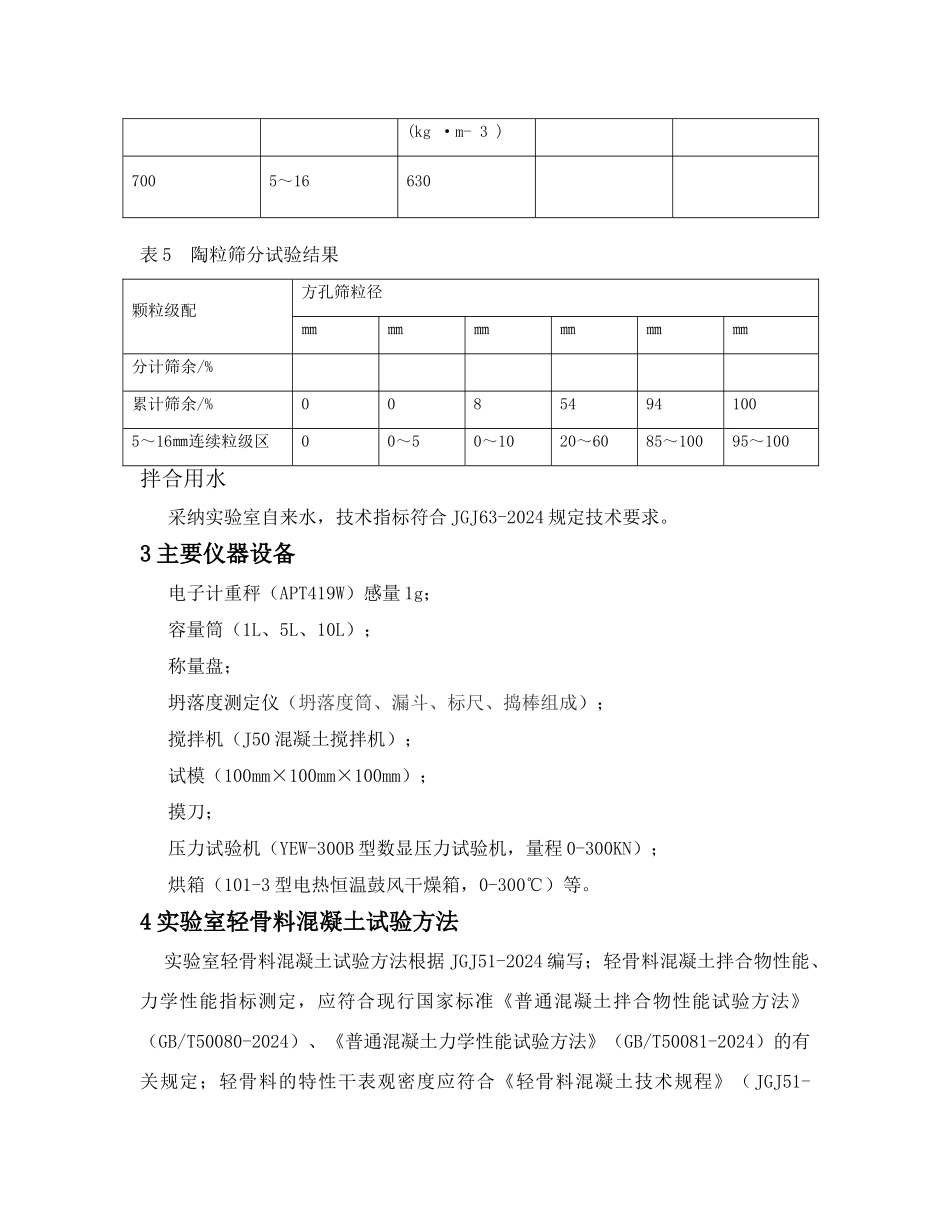

陶粒混凝土配合比设计体会南苏龙用轻粗骨料、轻砂（或普通砂）、水泥和水配制而成的干表观密度不大于1950kg/m3的混凝土称为轻骨料混凝土。按用途将轻骨料混凝土划分为保温、结构保温柔结构轻骨料混凝土三大类。按骨料划分为全轻、砂轻、大孔、次轻、圆球形、普通型、碎石型轻骨料混凝土。在核电建设工程中,轻骨料混凝土得到了广泛的应用,其中应用最多的当属以陶粒为粗骨料。陶粒（顾名思义，就是陶质的颗粒）陶粒具有优异的性能，如密度低、筒压强度高、孔隙率高，软化系数高、抗冻性良好、抗碱集料反应性优异等。特别由于陶粒密度小，内部多孔，形态、成分较均一，且具一定强度和坚固性，因而具有质轻，耐腐蚀，抗冻，抗震和良好的隔绝性等多功能特点。配合比配制思路：1.轻骨料混凝土按松散体积法进行配合比计算;2.设计参数选择，参数包括水泥用量（由试配强度确定）、用水量、砂率、粗细骨料总体积；3.按松散体积法进行配合计算粗细骨料用量和总用水量，并进行调整；4.计算的配合比通过试配和调整,并确定配合比设计值。本文轻骨料混凝土配合比用于秦山核电二期扩建工程展厅（瞭望塔）屋面保温工程，配合比用料是以普通砂为细骨料、圆球形陶粒为粗骨料的砂轻混凝土。1 轻骨料混凝土技术要求 陶粒混凝土设计强度等级； 设计密度等级 1400 级； 28d 干表观密度 1360~1450 kg/m3； 坍落度 60～80㎜。2 轻骨料混凝土使用原材料情况水泥 水泥为海盐秦峰水泥有限公司 P·水泥，试验结果符合 GB175-2024《通用硅酸盐水泥》规定技术要求，水泥试验结果见表 1。表 1 水泥试验结果细度/%标 准 稠 度用水量/%凝聚时间/min安定性(雷氏法)/㎜抗折强度/MPa抗压强度/MPa初凝终凝3d28d3d28d240385细骨料 砂为海盐县武原镇宜宾经营部，天然砂为河砂，砂试验结果符合 JGJ52-2024《普通混凝土用砂、石质量及检验方法标准》规定技术要求，砂试验结果见表 2、表 3。表 2 砂试验结果细度模数颗粒级配堆积密度/kg/m3含泥量/%泥块含量/%Ⅱ 区1520表 3 筛分试验结果颗粒级配公称粒径㎜㎜㎜630μm315μm160μm分计筛余/%累计筛余/%1517458397Ⅱ 区级配0～100～2510～5041～7070～9290～100粗骨料（陶粒） 粗骨料用料是浙江德宏陶粒有限公司 500 级 5～10㎜连续粒级和 400 级 10～16㎜单粒级按 40%、60%混合成 5～16㎜的 700 级连续粒级。陶粒粗骨料试验结果见表 4、表 5。 表 4 陶粒试验结果密度等级公称粒径/ mm松 散 ...
