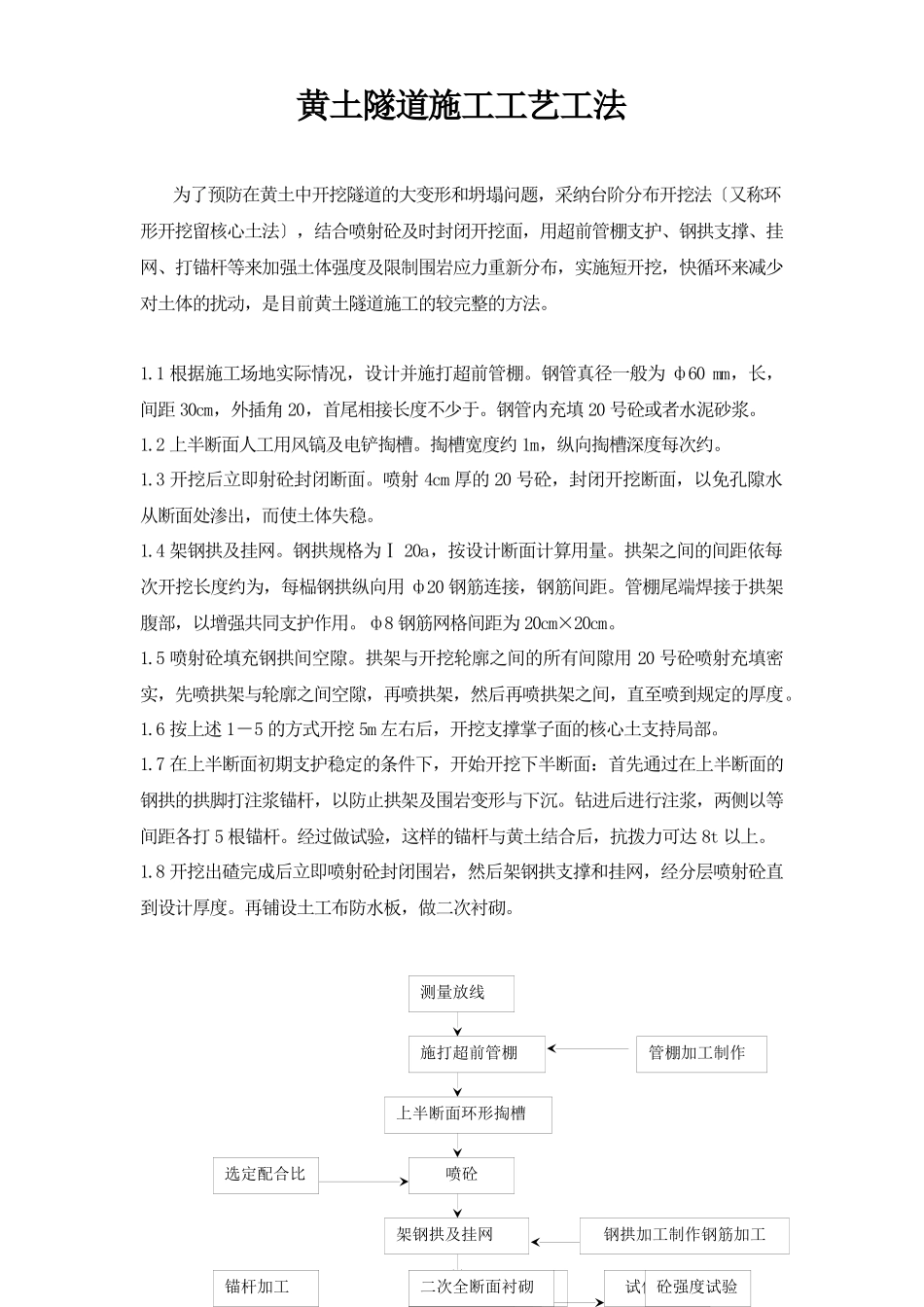

黄土隧道施工工艺工法为了预防在黄土中开挖隧道的大变形和坍塌问题，采纳台阶分布开挖法〔又称环形开挖留核心土法〕，结合喷射砼及时封闭开挖面，用超前管棚支护、钢拱支撑、挂网、打锚杆等来加强土体强度及限制围岩应力重新分布，实施短开挖，快循环来减少对土体的扰动，是目前黄土隧道施工的较完整的方法。1.1 根据施工场地实际情况，设计并施打超前管棚。钢管真径一般为 ф60 mm，长，间距 30cm，外插角 20，首尾相接长度不少于。钢管内充填 20 号砼或者水泥砂浆。1.2 上半断面人工用风镐及电铲掏槽。掏槽宽度约 1m，纵向掏槽深度每次约。1.3 开挖后立即射砼封闭断面。喷射 4cm 厚的 20 号砼，封闭开挖断面，以免孔隙水从断面处渗出，而使土体失稳。1.4 架钢拱及挂网。钢拱规格为Ⅰ 20a，按设计断面计算用量。拱架之间的间距依每次开挖长度约为，每榀钢拱纵向用 ф20 钢筋连接，钢筋间距。管棚尾端焊接于拱架腹部，以增强共同支护作用。ф8 钢筋网格间距为 20cm×20cm。1.5 喷射砼填充钢拱间空隙。拱架与开挖轮廓之间的所有间隙用 20 号砼喷射充填密实，先喷拱架与轮廓之间空隙，再喷拱架，然后再喷拱架之间，直至喷到规定的厚度。1.6 按上述 1－5 的方式开挖 5m 左右后，开挖支撑掌子面的核心土支持局部。1.7 在上半断面初期支护稳定的条件下，开始开挖下半断面：首先通过在上半断面的钢拱的拱脚打注浆锚杆，以防止拱架及围岩变形与下沉。钻进后进行注浆，两侧以等间距各打 5 根锚杆。经过做试验，这样的锚杆与黄土结合后，抗拨力可达 8t 以上。1.8 开挖出碴完成后立即喷射砼封闭围岩，然后架钢拱支撑和挂网，经分层喷射砼直到设计厚度。再铺设土工布防水板，做二次衬砌。测量放线施打超前管棚上半断面环形掏槽喷砼架钢拱及挂网喷 砼开挖核心土拱脚打注浆锚杆管棚加工制作选定配合比钢拱加工制作钢筋加工试件强度锚杆加工开挖下半断面喷砼施作防水层仰拱及砼填充二次全断面衬砌砼强度试验管棚及锚杆安装 3－5 人开挖工 8－12 人喷砼 13 人架钢拱及挂网 8 人出碴 10 人砼衬砌 16 人管棚、锚杆、钢拱制作 4 人在砂粘土层无渗水时，采纳每循环 1.0m 进尺，月进度可达成洞 36m 以上。 在砂粘土层有渗水及砂层中无渗水时，采纳每循环 进尺，月进度可达成洞30m。以上。在砂层有中渗水时，严格控制每循环 0.6m 进尺，月进度可达成洞 20-26m 以上。4.1 采纳国产 WES－12A 型煤电钻改制...
