顶管施工工艺流程

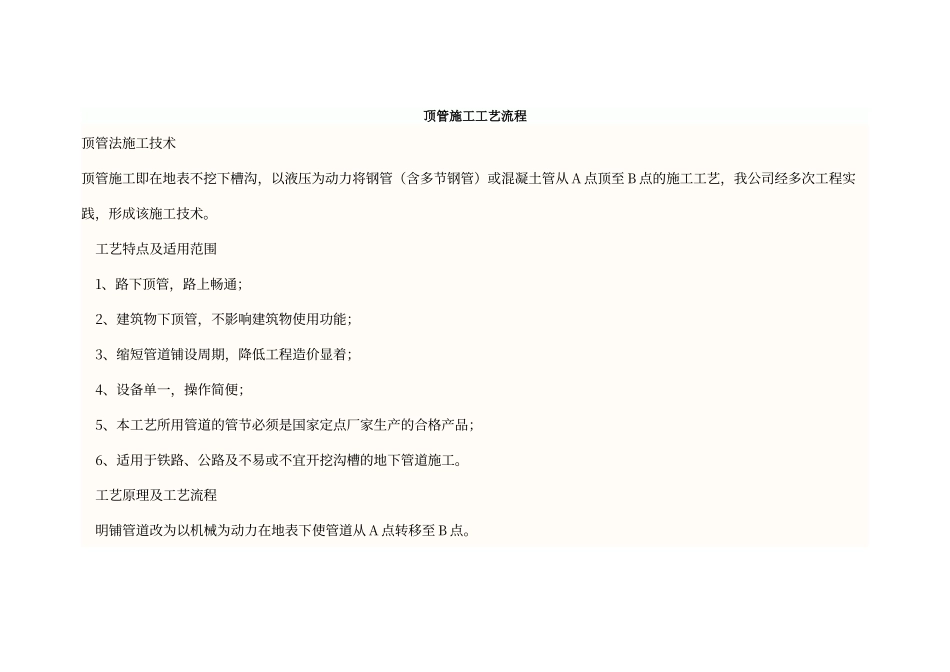

顶管施工工艺流程_第1页
1/10

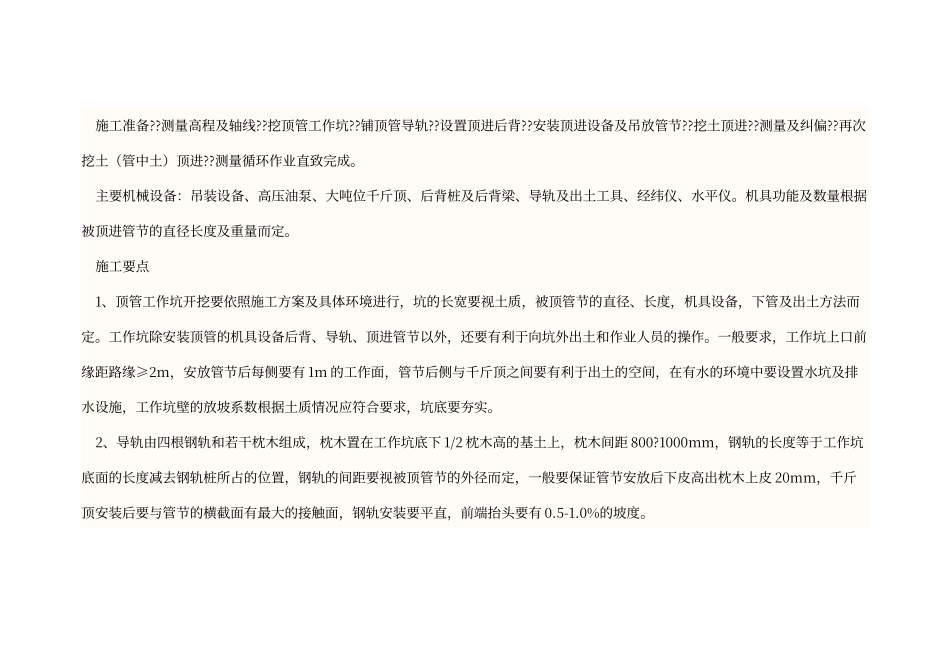

顶管施工工艺流程_第2页
2/10

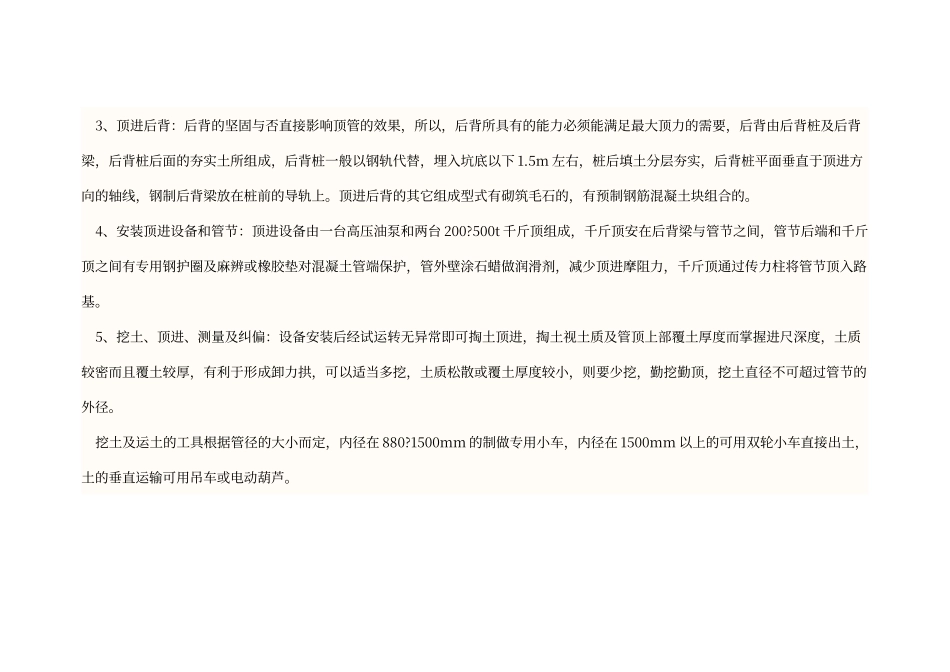

顶管施工工艺流程_第3页
3/10
顶管施工工艺流程顶管法施工技术顶管施工即在地表不挖下槽沟,以液压为动力将钢管(含多节钢管)或混凝土管从 A 点顶至 B 点的施工工艺,我公司经多次工程实践,形成该施工技术。 工艺特点及适用范围 1、路下顶管,路上畅通; 2、建筑物下顶管,不影响建筑物使用功能; 3、缩短管道铺设周期,降低工程造价显着; 4、设备单一,操作简便; 5、本工艺所用管道的管节必须是国家定点厂家生产的合格产品; 6、适用于铁路、公路及不易或不宜开挖沟槽的地下管道施工。 工艺原理及工艺流程 明铺管道改为以机械为动力在地表下使管道从 A 点转移至 B 点。 施工准备??测量高程及轴线??挖顶管工作坑??铺顶管导轨??设置顶进后背??安装顶进设备及吊放管节??挖土顶进??测量及纠偏??再次挖土(管中土)顶进??测量循环作业直致完成。 主要机械设备:吊装设备、高压油泵、大吨位千斤顶、后背桩及后背梁、导轨及出土工具、经纬仪、水平仪。机具功能及数量根据被顶进管节的直径长度及重量而定。 施工要点 1、顶管工作坑开挖要依照施工方案及具体环境进行,坑的长宽要视土质,被顶管节的直径、长度,机具设备,下管及出土方法而定。工作坑除安装顶管的机具设备后背、导轨、顶进管节以外,还要有利于向坑外出土和作业人员的操作。一般要求,工作坑上口前缘距路缘≥2m,安放管节后每侧要有 1m 的工作面,管节后侧与千斤顶之间要有利于出土的空间,在有水的环境中要设置水坑及排水设施,工作坑壁的放坡系数根据土质情况应符合要求,坑底要夯实。 2、导轨由四根钢轨和若干枕木组成,枕木置在工作坑底下 1/2 枕木高的基土上,枕木间距 800?1000mm,钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置,钢轨的间距要视被顶管节的外径而定,一般要保证管节安放后下皮高出枕木上皮 20mm,千斤顶安装后要与管节的横截面有最大的接触面,钢轨安装要平直,前端抬头要有 0.5-1.0%的坡度。 3、顶进后背:后背的坚固与否直接影响顶管的效果,所以,后背所具有的能力必须能满足最大顶力的需要,后背由后背桩及后背梁,后背桩后面的夯实土所组成,后背桩一般以钢轨代替,埋入坑底以下 1.5m 左右,桩后填土分层夯实,后背桩平面垂直于顶进方向的轴线,钢制后背梁放在桩前的导轨上。顶进后背的其它组成型式有砌筑毛石的,有预制钢筋混凝土块组合的。 4、安装顶进设备和管节:顶进设备由一台高压油泵和两台 200?500t 千斤顶组成,千斤顶安在后背梁与管...
