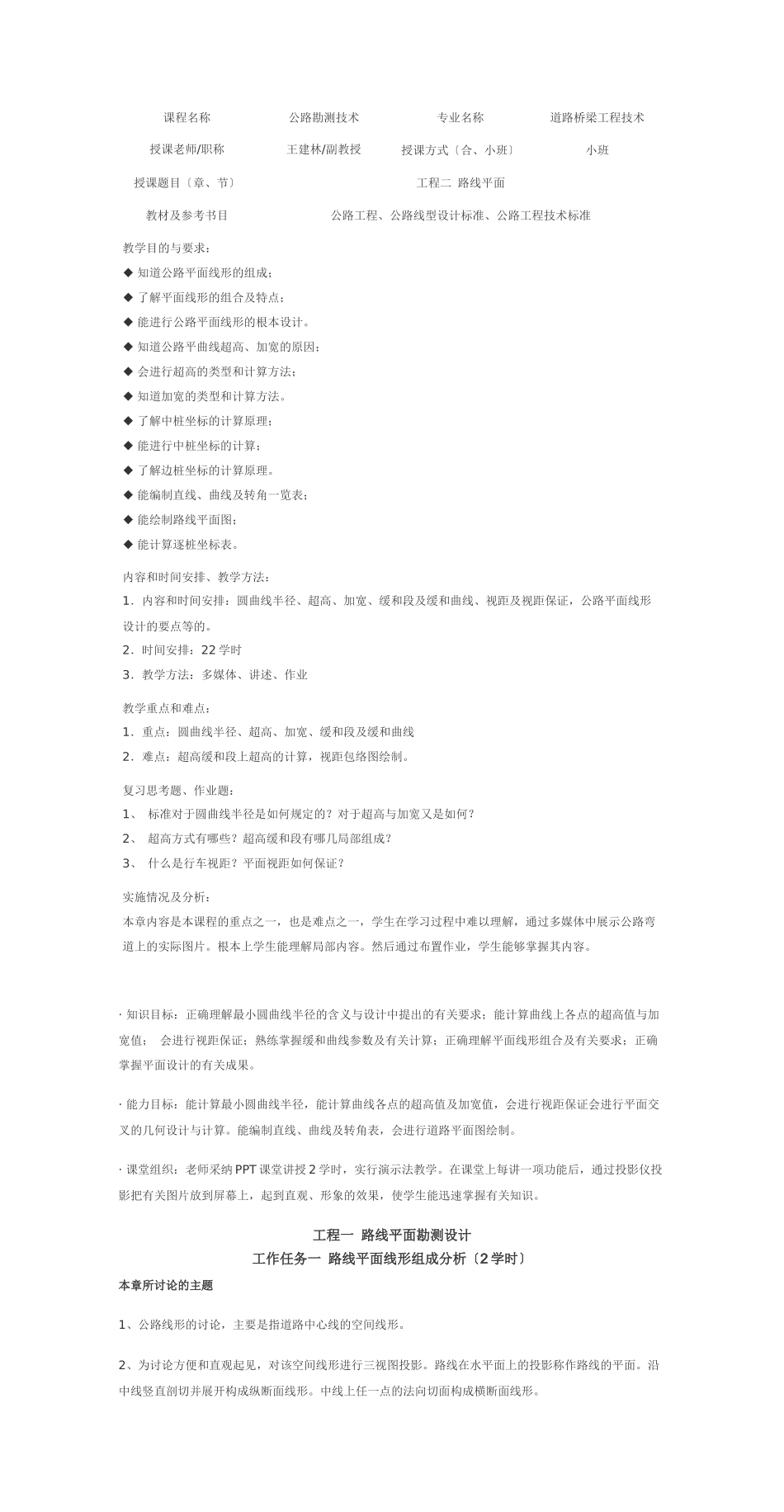

课程名称公路勘测技术专业名称道路桥梁工程技术授课老师/职称王建林/副教授授课方式〔合、小班〕小班授课题目〔章、节〕工程二 路线平面教材及参考书目公路工程、公路线型设计标准、公路工程技术标准教学目的与要求:◆ 知道公路平面线形的组成;◆ 了解平面线形的组合及特点;◆ 能进行公路平面线形的根本设计。◆ 知道公路平曲线超高、加宽的原因;◆ 会进行超高的类型和计算方法;◆ 知道加宽的类型和计算方法。◆ 了解中桩坐标的计算原理;◆ 能进行中桩坐标的计算;◆ 了解边桩坐标的计算原理。◆ 能编制直线、曲线及转角一览表;◆ 能绘制路线平面图;◆ 能计算逐桩坐标表。内容和时间安排、教学方法:1.内容和时间安排:圆曲线半径、超高、加宽、缓和段及缓和曲线、视距及视距保证,公路平面线形设计的要点等的。2.时间安排:22 学时3.教学方法:多媒体、讲述、作业教学重点和难点:1.重点:圆曲线半径、超高、加宽、缓和段及缓和曲线2.难点:超高缓和段上超高的计算,视距包络图绘制。复习思考题、作业题:1、 标准对于圆曲线半径是如何规定的?对于超高与加宽又是如何?2、 超高方式有哪些?超高缓和段有哪几局部组成?3、 什么是行车视距?平面视距如何保证?实施情况及分析:本章内容是本课程的重点之一,也是难点之一,学生在学习过程中难以理解,通过多媒体中展示公路弯道上的实际图片。根本上学生能理解局部内容。然后通过布置作业,学生能够掌握其内容。· 知识目标:正确理解最小圆曲线半径的含义与设计中提出的有关要求;能计算曲线上各点的超高值与加宽值; 会进行视距保证;熟练掌握缓和曲线参数及有关计算;正确理解平面线形组合及有关要求;正确掌握平面设计的有关成果。· 能力目标:能计算最小圆曲线半径,能计算曲线各点的超高值及加宽值,会进行视距保证会进行平面交叉的几何设计与计算。能编制直线、曲线及转角表,会进行道路平面图绘制。· 课堂组织:老师采纳 PPT 课堂讲授 2 学时,实行演示法教学。在课堂上每讲一项功能后,通过投影仪投影把有关图片放到屏幕上,起到直观、形象的效果,使学生能迅速掌握有关知识。工程一 路线平面勘测设计工作任务一 路线平面线形组成分析〔2 学时〕本章所讨论的主题 1、公路线形的讨论,主要是指道路中心线的空间线形。 2、为讨论方便和直观起见,对该空间线形进行三视图投影。路线在水平面上的投影称作路线的平面。沿中线竖直剖切并展开构成纵...
