预熔精炼渣使用技术
ppt 1、预熔渣使用技术提纲 LF 钢包精炼炉概述预熔渣在钢包精炼中的作用预熔渣的使用方法工艺协作方面预期经济效益 LF 钢包精炼炉的功能电弧加热造渣：脱硫、脱氧、吸取夹杂物吹氩搅拌合金化和成分调整喂线和夹杂物变性处理 LF 炉存在的主要缺点 LF 炉存在的主要缺点是精炼时间长，特别在 BOF-LF-CC 流程中，LF 炉已成为实现多炉连浇的瓶颈
措施出钢时炉渣改质或同时随钢流参加预熔渣，实现 LF 炉造渣和脱氧前移承受低熔点的预熔渣实现快速造渣高的钢包温度、良好保温存大功率供电提纲 LF 钢包精炼炉概述预熔渣在钢包精炼中的作用预熔渣的使用方法工艺协作方面预期经济效益预熔渣的功能脱氧功能脱硫功能 2、去除夹杂功能调渣功能脱氧功能脱氧速度快，由于脱氧元素是以小颗粒状参加，与传统的脱氧合金块状参加方式相比，预熔渣中的脱氧元素与钢液的接触面积成千上万倍的增加，脱氧的动力学条件得到很大的改善，从而能够实现短时间内高效脱氧
预熔渣脱氧的特点 1 脱氧剂利用效率高，在传统的铝合金脱氧中由于铝合金的比重小，造成块状铝合金在冲钢过程中与钢液短暂接触后浮在钢液外表白白烧损，实际合金利用率不到 30％
而预熔渣中的脱氧元素呈小颗粒状存在，能充分弥散在钢液中，小颗粒在钢液中上浮的过程中与钢液中的氧接触并反响，当上浮到钢液面时已根本完成脱氧反响，其综合利用率到达 60％以上

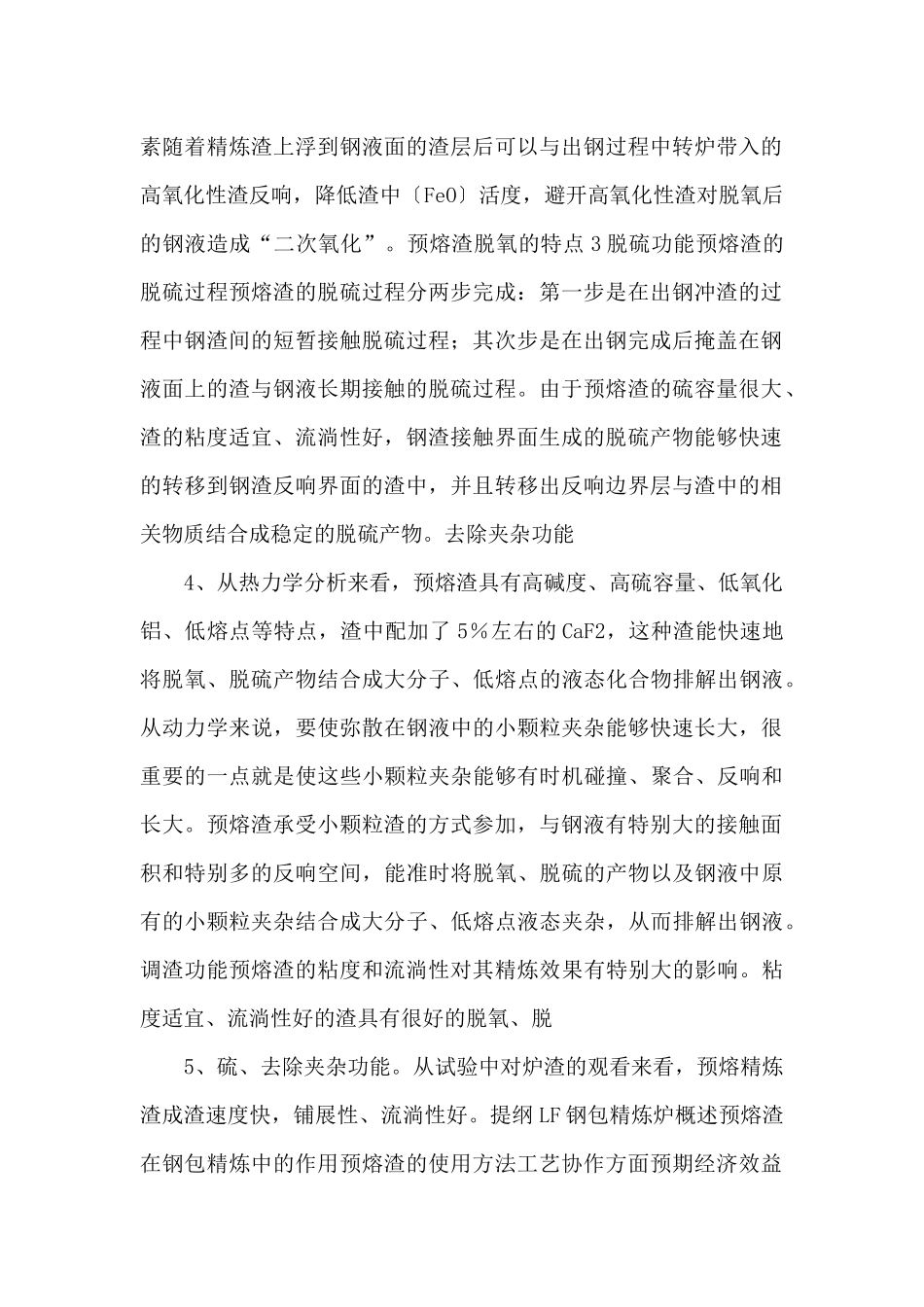

预熔渣脱 3、氧的特点 2 防止钢液“二次氧化”，局部未及反响的脱氧元素随着精炼渣上浮到钢液面的渣层后可以与出钢过程中转炉带入的高氧化性渣反响，降低渣中〔FeO〕活度，避开高氧化性渣对脱氧后的钢液造成“二次氧化”

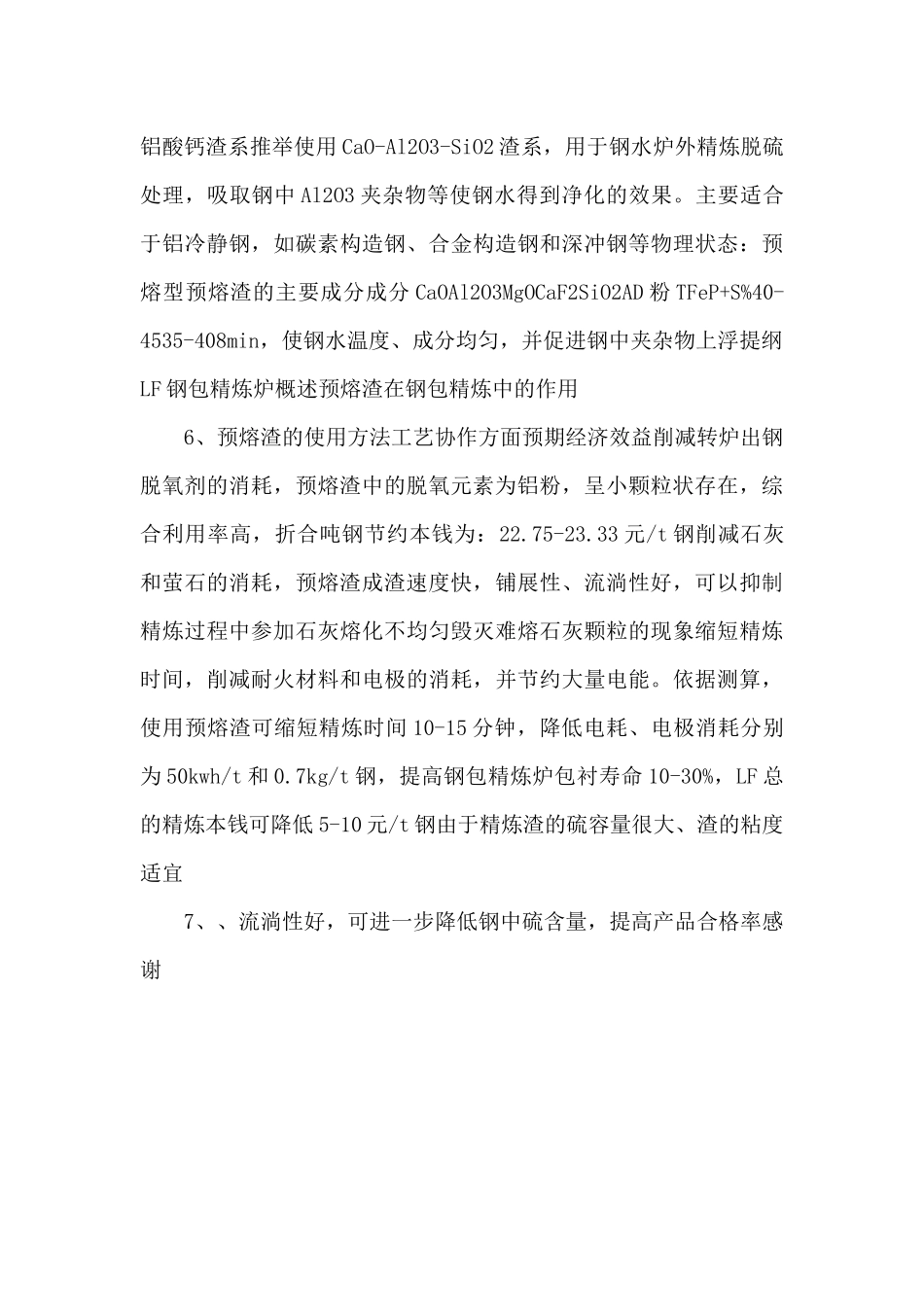

预熔渣脱氧的特点 3 脱硫功能预熔渣的脱硫过程预熔渣的脱硫过程分两步完成：第一步是在出钢冲渣的过程中钢渣间的短暂接触脱硫过程；其次步是在出钢完成后掩盖在钢液面上的渣与钢液长期接触的脱硫过程
