风力发电风机基础施工方案VIP专享

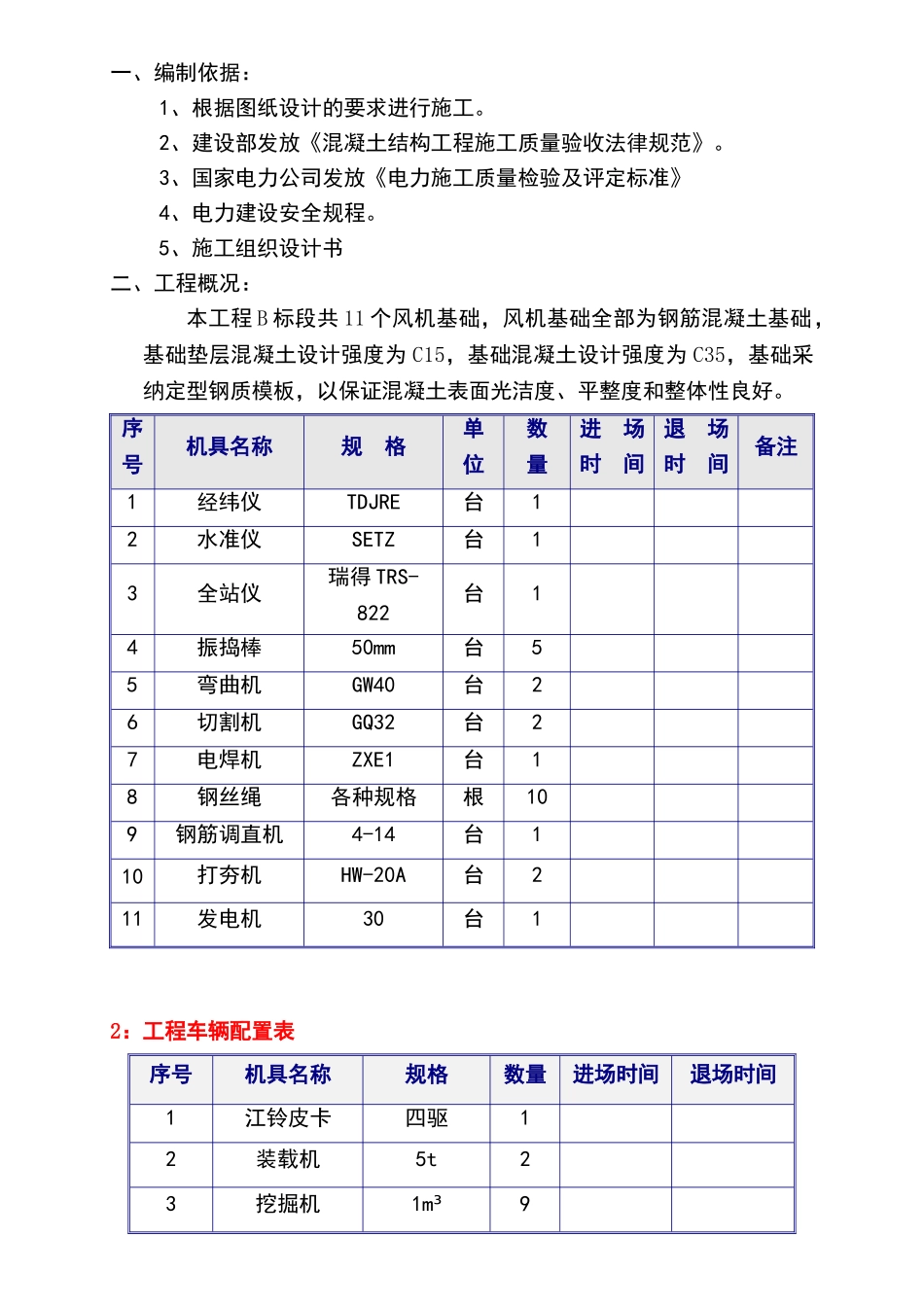

一、编制依据：1、根据图纸设计的要求进行施工。2、建设部发放《混凝土结构工程施工质量验收法律规范》。3、国家电力公司发放《电力施工质量检验及评定标准》4、电力建设安全规程。5、施工组织设计书二、工程概况： 本工程 B 标段共 11 个风机基础，风机基础全部为钢筋混凝土基础，基础垫层混凝土设计强度为 C15，基础混凝土设计强度为 C35，基础采纳定型钢质模板，以保证混凝土表面光洁度、平整度和整体性良好。序 号机具名称规 格单 位数 量进 场时 间退 场时 间备注1经纬仪TDJRE台12水准仪SETZ台13全站仪瑞得 TRS-822台14振捣棒50mm台55弯曲机GW40台26切割机GQ32台27电焊机ZXE1台18钢丝绳各种规格根109钢筋调直机4-14台110打夯机HW-20A台211发电机30台12：工程车辆配置表序号机具名称规格数量进场时间退场时间1江铃皮卡四驱12装载机5t23挖掘机1m³9三、 施工流程：1、测量放线 根据设计蓝图及甲方提供的固定成果桩成果表进行测量放线，并在适当位置做控制点且设置保护措施，使控制桩不宜被破坏。在施工测量过程中仔细审核图纸，施工测量完成并且经过公司三级检验确认无误后，请甲方及监理单位有关人员进行查验后，进行土方开挖工作。2、土方工程（1）基坑开挖时，应对平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度等常常复测检查。（2）基坑开挖时，应遵循先深后浅或同时进行的施工程序。挖土应自上而下水平分段分层进行，每层左右，边挖边检查坑底宽度及坡度，不够时及时修整，每 3m 左右修一次坡，至设计标高，再统一进行一次修坡清底，检查坑底宽和标高，要求坑底凹凸不超过。（3）雨季施工时，基坑槽应分段开挖，挖好一段浇筑一段垫层，并再基槽两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应常常检查边坡和支撑情况，以防止坑壁受水浸泡造成塌方。（4）挖掘发现地下管线（管道、电缆、通讯）等应及时通知有关部门来处理，如施工必须毁坏时，亦应事先取得原设置或保管单位的书面同意。（5）土方开挖一般应按从上往下分层分段依次进行，随时做成一定的坡势。如用机械挖土，基坑深可以一次开挖。再接近设计坑底标高或边坡边界时应预留 200-300mm 厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。3、模板工程（1）材料选用定型钢质模板。（2）模板及支架必须符合下列规定：A：保证工程结构和构件各部位形状尺寸和相互位置的正确；B：具有足够的承载能力、刚度和稳定性，...
