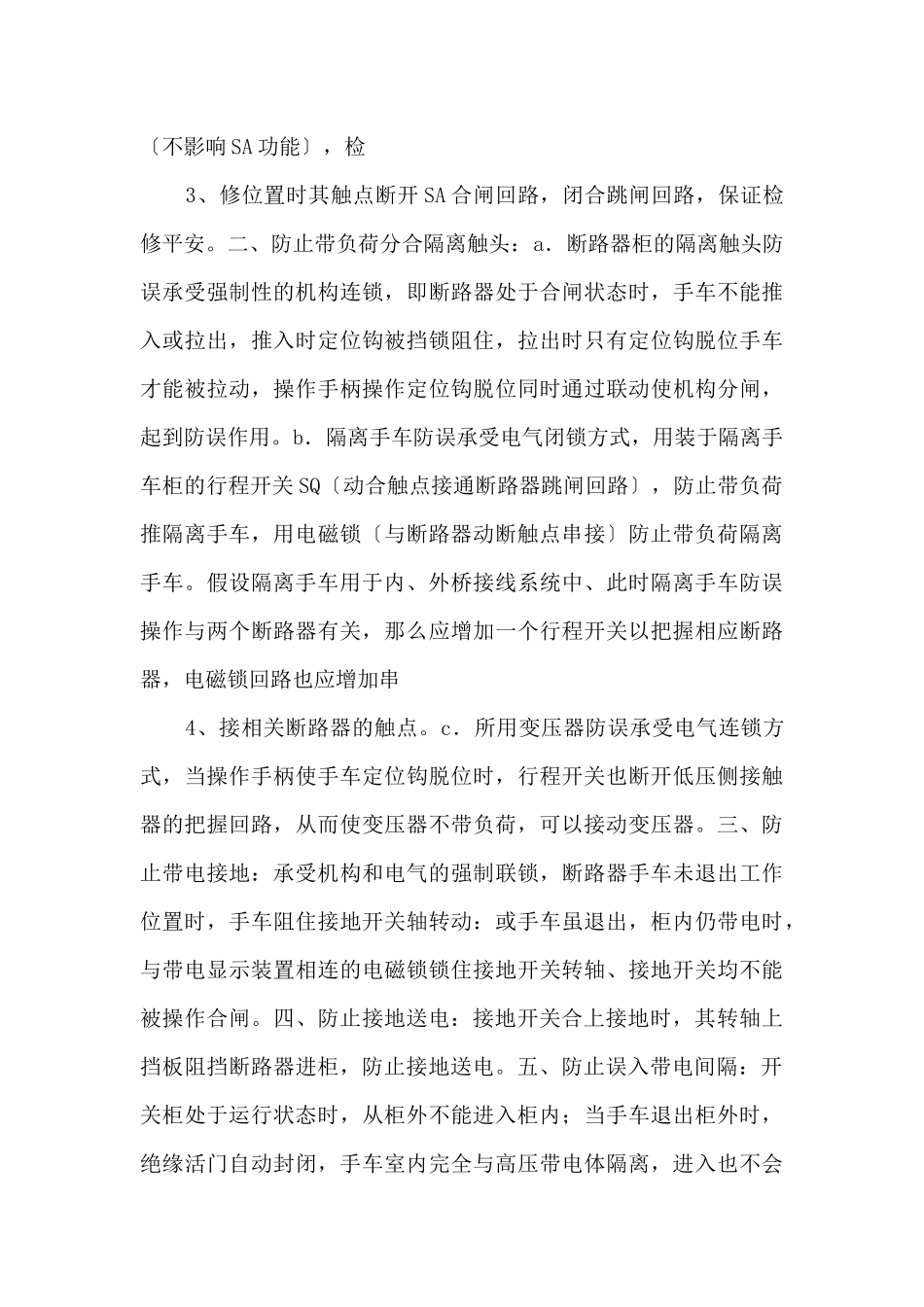

高压开关柜五防设计及说明 1、潘三矿关于潘三瓦斯发电厂新建潘三矿关于潘三瓦斯发电厂新建 6kv 高压开关站存在问题的函高压开关站存在问题的函瓦斯利用中心：潘三瓦斯发电厂新建低浓瓦斯发电高压开关站与 2024 年 8月 10 日试送电，目的用于发电机系统的调试。直至 9 月 1 日八台发电机组全部调试发电正常。在调试运行期间觉察该 6kv 高压开关站目前存在较多问题目前尚不具备正式带负荷运行。存在问题如下：1高压开关站无消防设施，包括灭火器，灭火沙箱，沙袋，无烟雾报警装置。2 高压开关站无平安用具，包括绝缘靴，绝缘手套，高压验电笔，警示牌。3 高压开关站无任何设备检修工具，检修手车。4高压开关站无专职电气检修人员。5 高压开关站内闲杂人员任凭出入，高压室内 2、无人监管。6 高压开关站内电缆沟均无盖板，高压电缆暴露在外极易造成小动物进入高压柜内，造成事故发生。并且电缆沟内部积水较多高压电缆浸泡在水里，简洁造成电缆漏地或短路事故发生。以上问题是平安供电的极大隐患，建议潘三瓦斯发电厂马上进展整改。具备送电条件后，方可正式供电。潘三矿 2024 年 9 月 1 日高压开关柜五防设计及说明一、防止误分和误合断路器：承受在断路器的操作把握开关〔SA〕上装设红、绿翻牌、以是否对位提示错位与否。假设操作把握开关〔SA〕装设在集控室时，那么开关柜上增设检修把握开关，其上装设红、绿翻牌〔有时还可装程序锁〕，它只有运行、检修两种位置，运行位置时其触点接通 SA 合闸回路〔不影响 SA 功能〕，检 3、修位置时其触点断开 SA 合闸回路，闭合跳闸回路，保证检修平安。二、防止带负荷分合隔离触头：a．断路器柜的隔离触头防误承受强制性的机构连锁，即断路器处于合闸状态时，手车不能推入或拉出，推入时定位钩被挡锁阻住，拉出时只有定位钩脱位手车才能被拉动，操作手柄操作定位钩脱位同时通过联动使机构分闸，起到防误作用。b．隔离手车防误承受电气闭锁方式，用装于隔离手车柜的行程开关 SQ〔动合触点接通断路器跳闸回路〕，防止带负荷推隔离手车，用电磁锁〔与断路器动断触点串接〕防止带负荷隔离手车。假设隔离手车用于内、外桥接线系统中、此时隔离手车防误操作与两个断路器有关，那么应增加一个行程开关以把握相应断路器，电磁锁回路也应增加串 4、接相关断路器的触点。c．所用变压器防误承受电气连锁方式，当操作手柄使手车定位钩脱位时，行程开关也断开低压侧接触器的把握回路，从...
