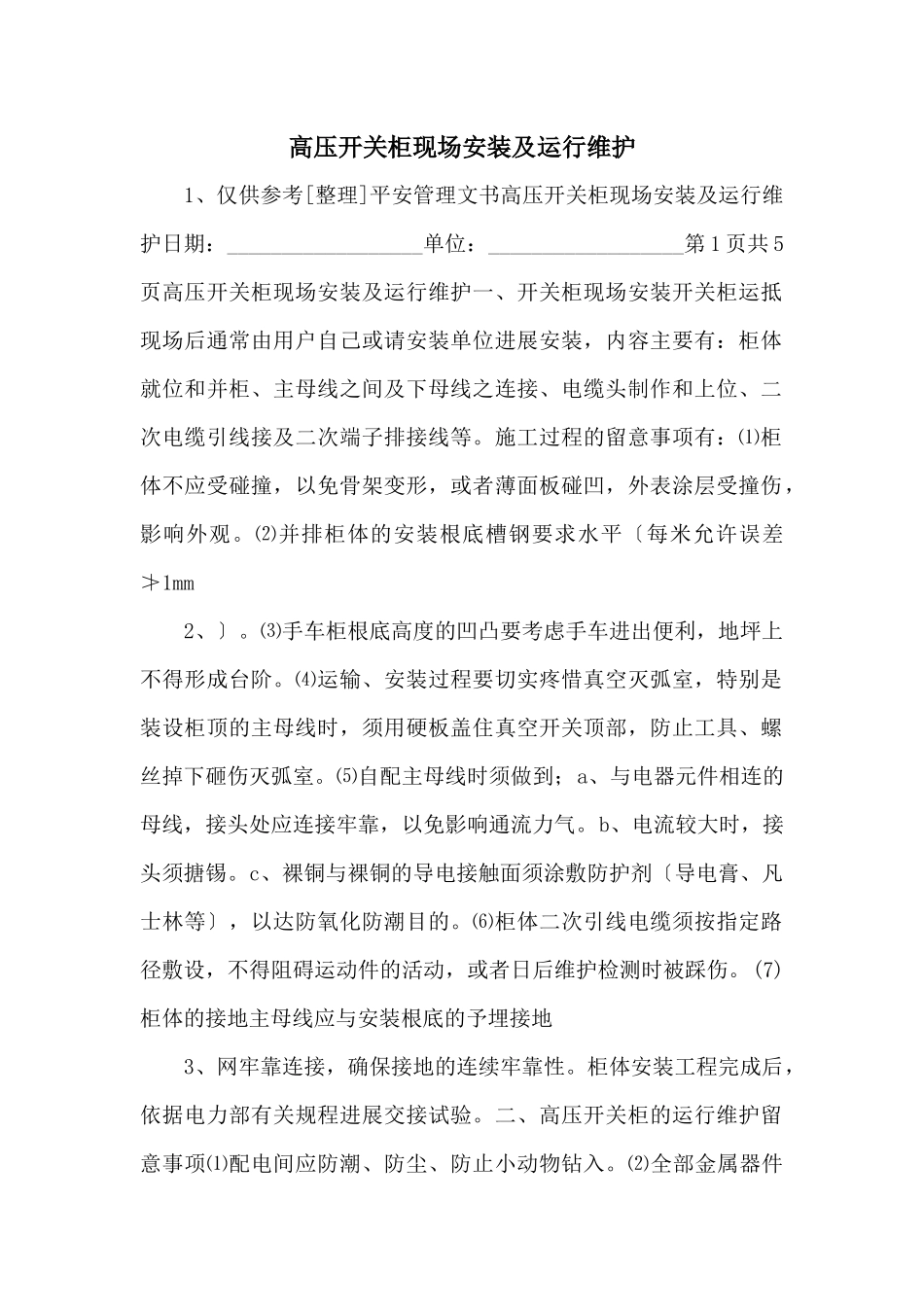

高压开关柜现场安装及运行维护 1、仅供参考[整理]平安管理文书高压开关柜现场安装及运行维护日期：__________________单位：__________________第 1 页共 5页高压开关柜现场安装及运行维护一、开关柜现场安装开关柜运抵现场后通常由用户自己或请安装单位进展安装，内容主要有：柜体就位和并柜、主母线之间及下母线之连接、电缆头制作和上位、二次电缆引线接及二次端子排接线等。施工过程的留意事项有：⑴柜体不应受碰撞，以免骨架变形，或者薄面板碰凹，外表涂层受撞伤，影响外观。⑵并排柜体的安装根底槽钢要求水平〔每米允许误差≯1mm 2、〕。⑶手车柜根底高度的凹凸要考虑手车进出便利，地坪上不得形成台阶。⑷运输、安装过程要切实疼惜真空灭弧室，特别是装设柜顶的主母线时，须用硬板盖住真空开关顶部，防止工具、螺丝掉下砸伤灭弧室。⑸自配主母线时须做到；a、与电器元件相连的母线，接头处应连接牢靠，以免影响通流力气。b、电流较大时，接头须搪锡。c、裸铜与裸铜的导电接触面须涂敷防护剂〔导电膏、凡士林等〕，以达防氧化防潮目的。⑹柜体二次引线电缆须按指定路径敷设，不得阻碍运动件的活动，或者日后维护检测时被踩伤。(7)柜体的接地主母线应与安装根底的予埋接地 3、网牢靠连接，确保接地的连续牢靠性。柜体安装工程完成后，依据电力部有关规程进展交接试验。二、高压开关柜的运行维护留意事项⑴配电间应防潮、防尘、防止小动物钻入。⑵全部金属器件应防锈蚀〔涂上清漆或色漆〕，运动部件应留意润滑，检查螺钉有否松动，积灰需准时去除。⑶观看各元件的状态，是否有过热变色，发了响声，接触不良等现象。⑷对于真空断路器：a、有条件时应进展工频耐压，可间接检查真空度。b、对于玻璃泡灭弧室，应观看其内部金属外表有无发乌，有无辉光放电等现象。c、更换灭弧室时，应将导电杆卡住，不能让波纹管承受扭转力 4、矩，导电夹与导电杆应夹紧连接。d、合闸回路保险丝规格不能用得过大，保险丝的熔化特性须牢靠。e、合闸失灵时，须检查故障：电气方面可能是电源电压过低〔压降太大或电源容量不够〕，合闸线圈受潮致使匝间短路，熔丝已断；机构方面可能是合闸锁扣扣接量过小，挂念开关调得角度不好，断电过早。f、分闸失灵时，须检查故障:电气方面可能是电源电压过低,转换开关接触不良，分闸回路断线；机械方面可能是分闸线圈行程未调好，铁芯被卡滞，锁扣扣接量过大，螺丝松脱。g、挂念开关接点转换时刻须细心调整，切换过早可能...
