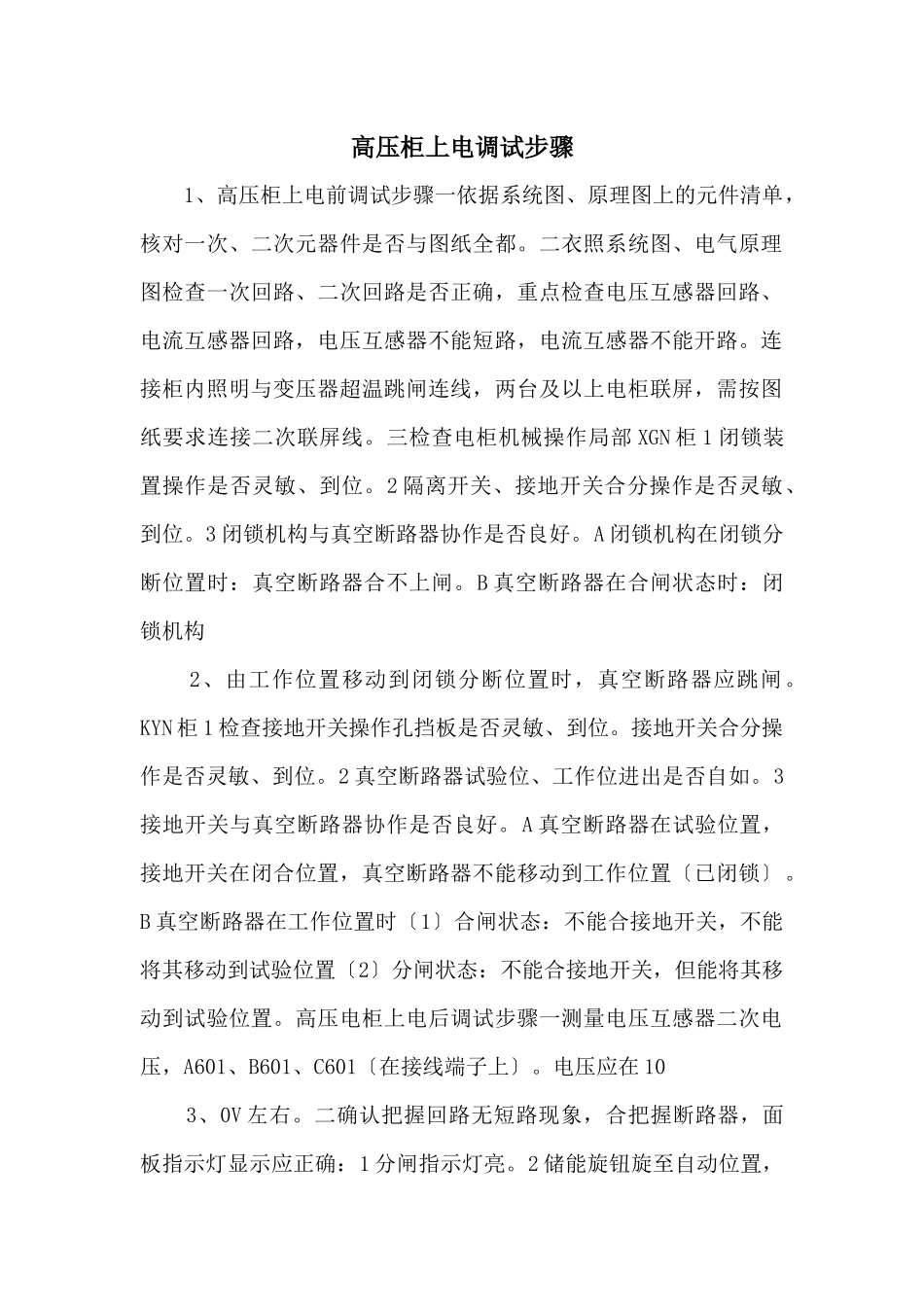

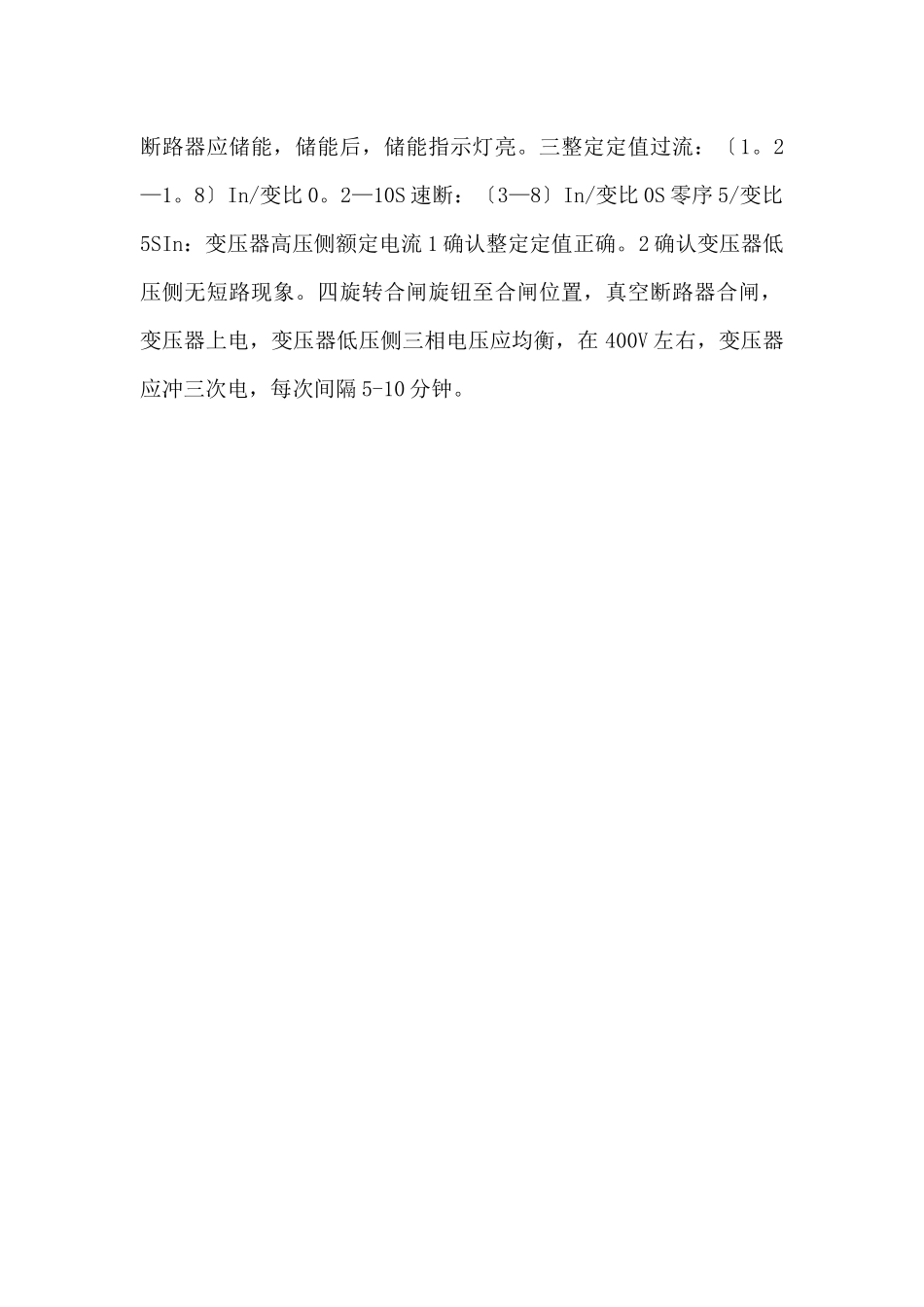

高压柜上电调试步骤 1、高压柜上电前调试步骤一依据系统图、原理图上的元件清单，核对一次、二次元器件是否与图纸全都。二衣照系统图、电气原理图检查一次回路、二次回路是否正确，重点检查电压互感器回路、电流互感器回路，电压互感器不能短路，电流互感器不能开路。连接柜内照明与变压器超温跳闸连线，两台及以上电柜联屏，需按图纸要求连接二次联屏线。三检查电柜机械操作局部 XGN 柜 1 闭锁装置操作是否灵敏、到位。2 隔离开关、接地开关合分操作是否灵敏、到位。3 闭锁机构与真空断路器协作是否良好。A 闭锁机构在闭锁分断位置时：真空断路器合不上闸。B 真空断路器在合闸状态时：闭锁机构 2、由工作位置移动到闭锁分断位置时，真空断路器应跳闸。KYN 柜 1 检查接地开关操作孔挡板是否灵敏、到位。接地开关合分操作是否灵敏、到位。2 真空断路器试验位、工作位进出是否自如。3接地开关与真空断路器协作是否良好。A 真空断路器在试验位置，接地开关在闭合位置，真空断路器不能移动到工作位置〔已闭锁〕。B 真空断路器在工作位置时〔1〕合闸状态：不能合接地开关，不能将其移动到试验位置〔2〕分闸状态：不能合接地开关，但能将其移动到试验位置。高压电柜上电后调试步骤一测量电压互感器二次电压，A601、B601、C601〔在接线端子上〕。电压应在 10 3、0V 左右。二确认把握回路无短路现象，合把握断路器，面板指示灯显示应正确：1 分闸指示灯亮。2 储能旋钮旋至自动位置，断路器应储能，储能后，储能指示灯亮。三整定定值过流：〔1。2—1。8〕In/变比 0。2—10S 速断：〔3—8〕In/变比 0S 零序 5/变比5SIn：变压器高压侧额定电流 1 确认整定定值正确。2 确认变压器低压侧无短路现象。四旋转合闸旋钮至合闸位置，真空断路器合闸，变压器上电，变压器低压侧三相电压应均衡，在 400V 左右，变压器应冲三次电，每次间隔 5-10 分钟。
