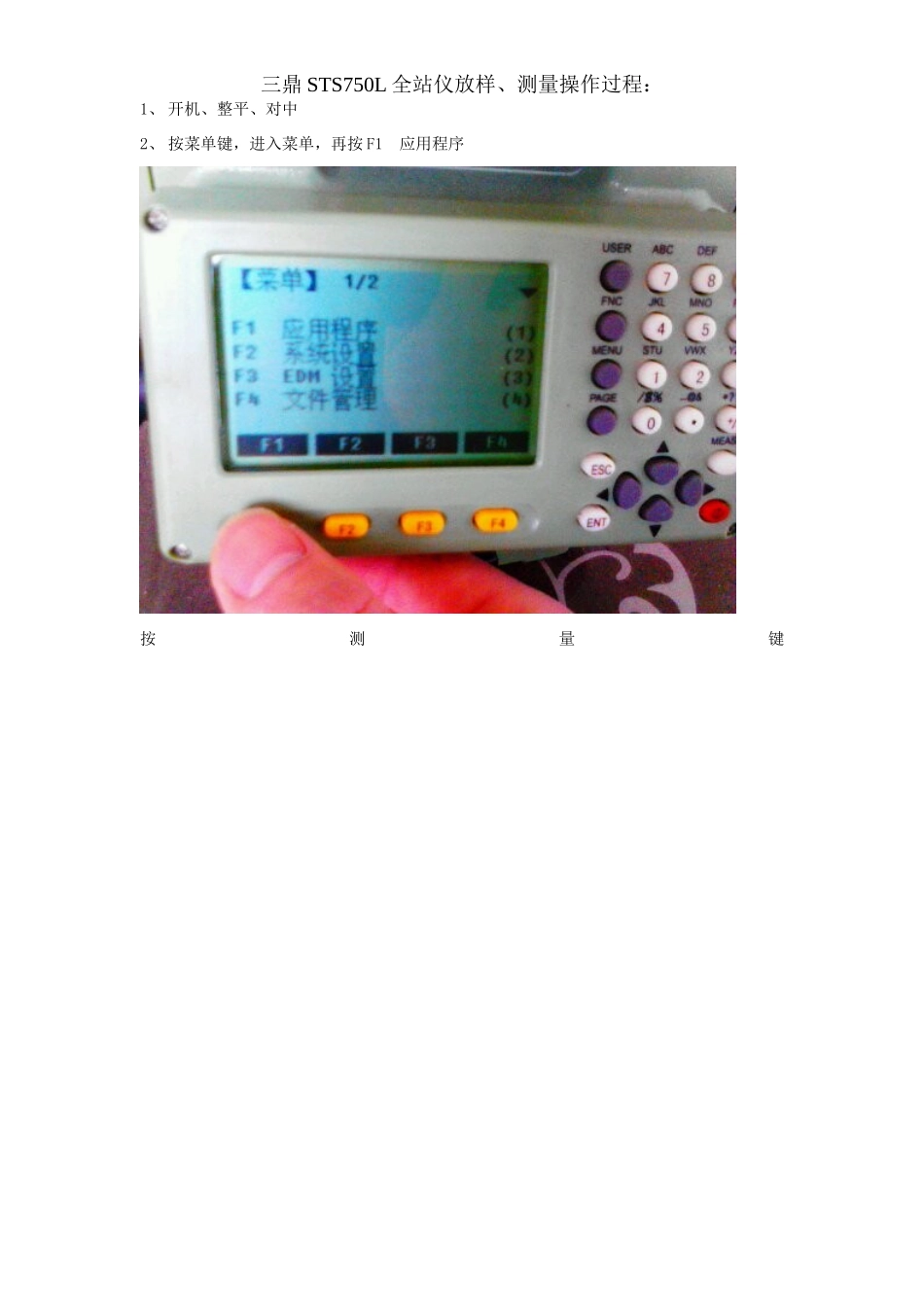

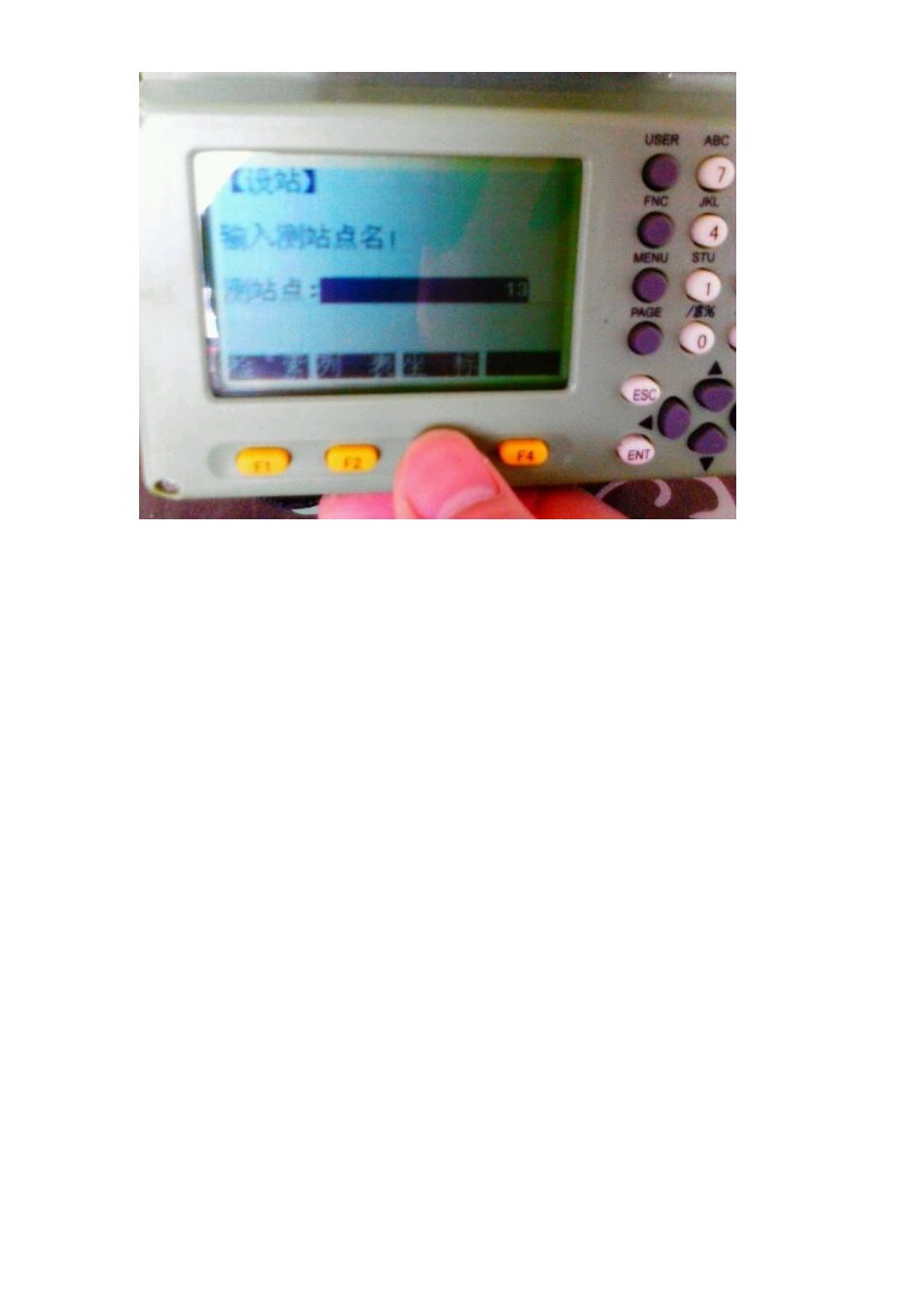

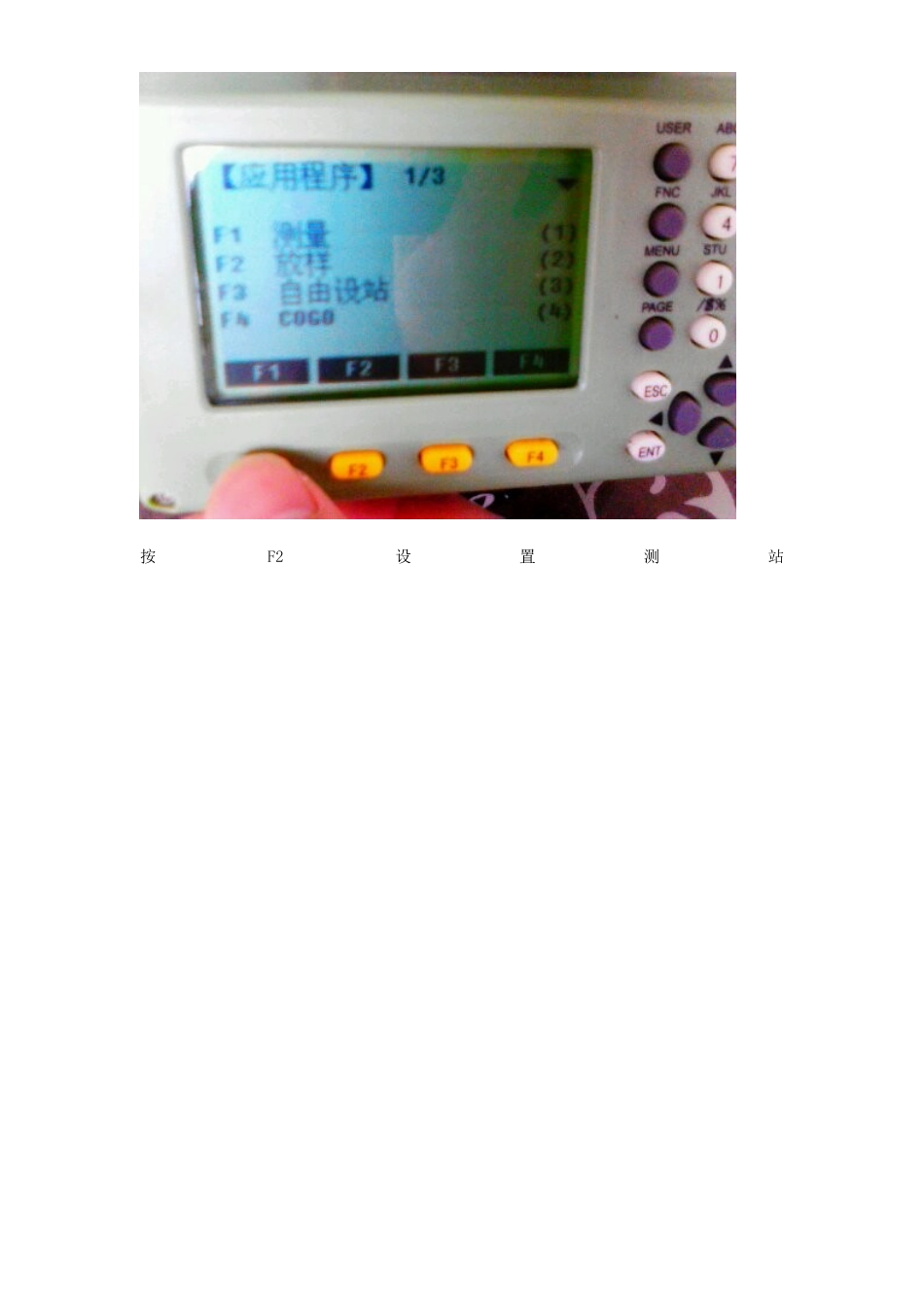

三鼎 STS750L 全站仪放样、测量操作过程：1、开机、整平、对中2、按菜单键，进入菜单，再按 F1 应用程序按测量键按F2设置测站保持确定确定定向按F2坐标输入坐标确定按保存键目镜十字丝中心对准凌镜中心按測存键后显示：按F4开始（坐标已定位，可以开始测量）按翻页键一次按翻页键第二次按F1键測存显示 XYH 坐标（用笔记录下来）三鼎全站仪放样操作输入坐标并保存然后显示（放样设置）界面按 F3（定向）目镜十字丝中心对准凌镜中心按測存键后显示：回到放样设置界面按 F4（开始）显示：放样然后按再按 F4 两次显示下图：按 F2（放点）按 F4 一次将仪器旋转至角度为零（第五排显示）目镜十字丝中心对准凌镜中心按 F1 測存第六排显示前进或后退的距离（有箭头显示前进或后退的方向）
