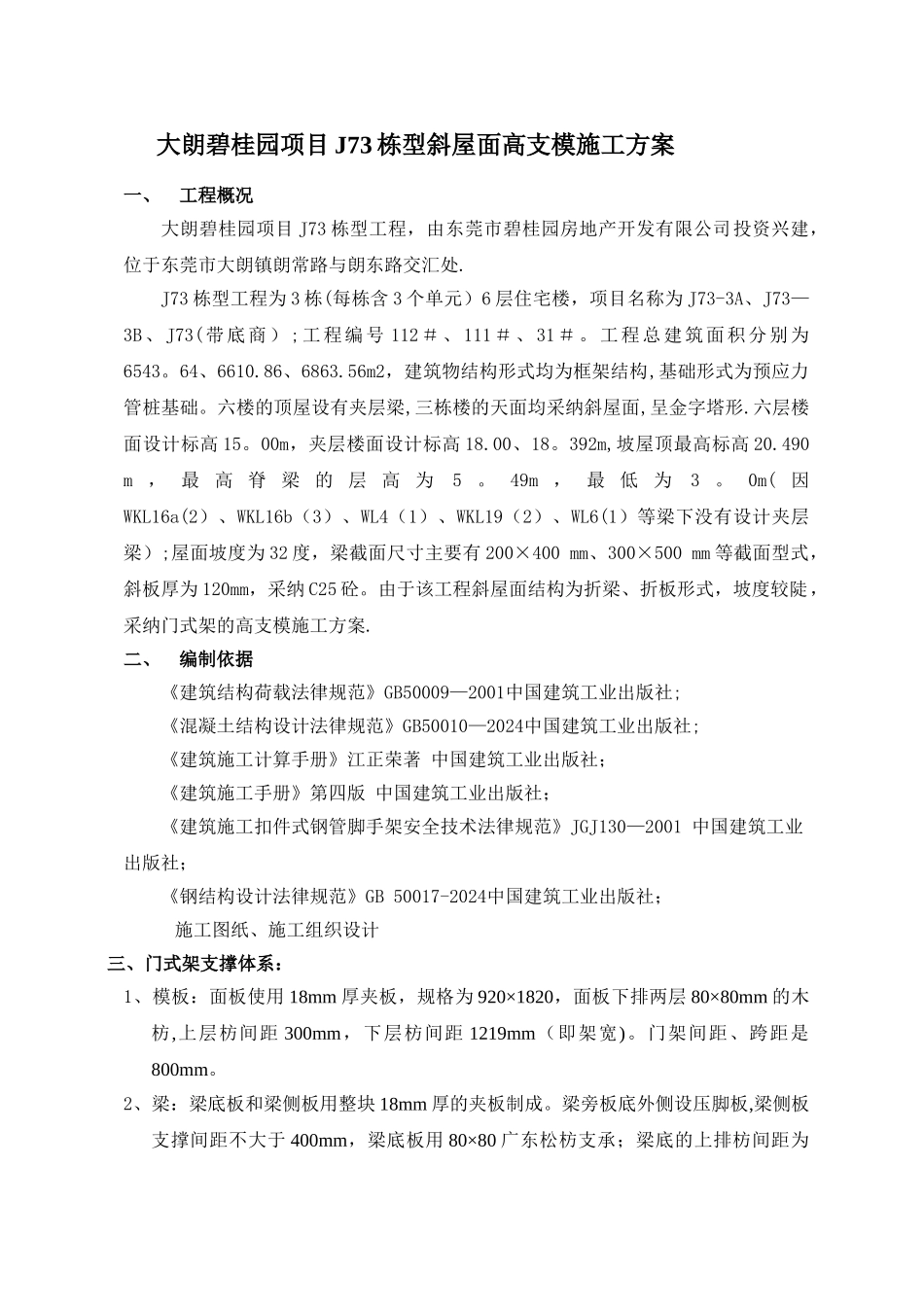

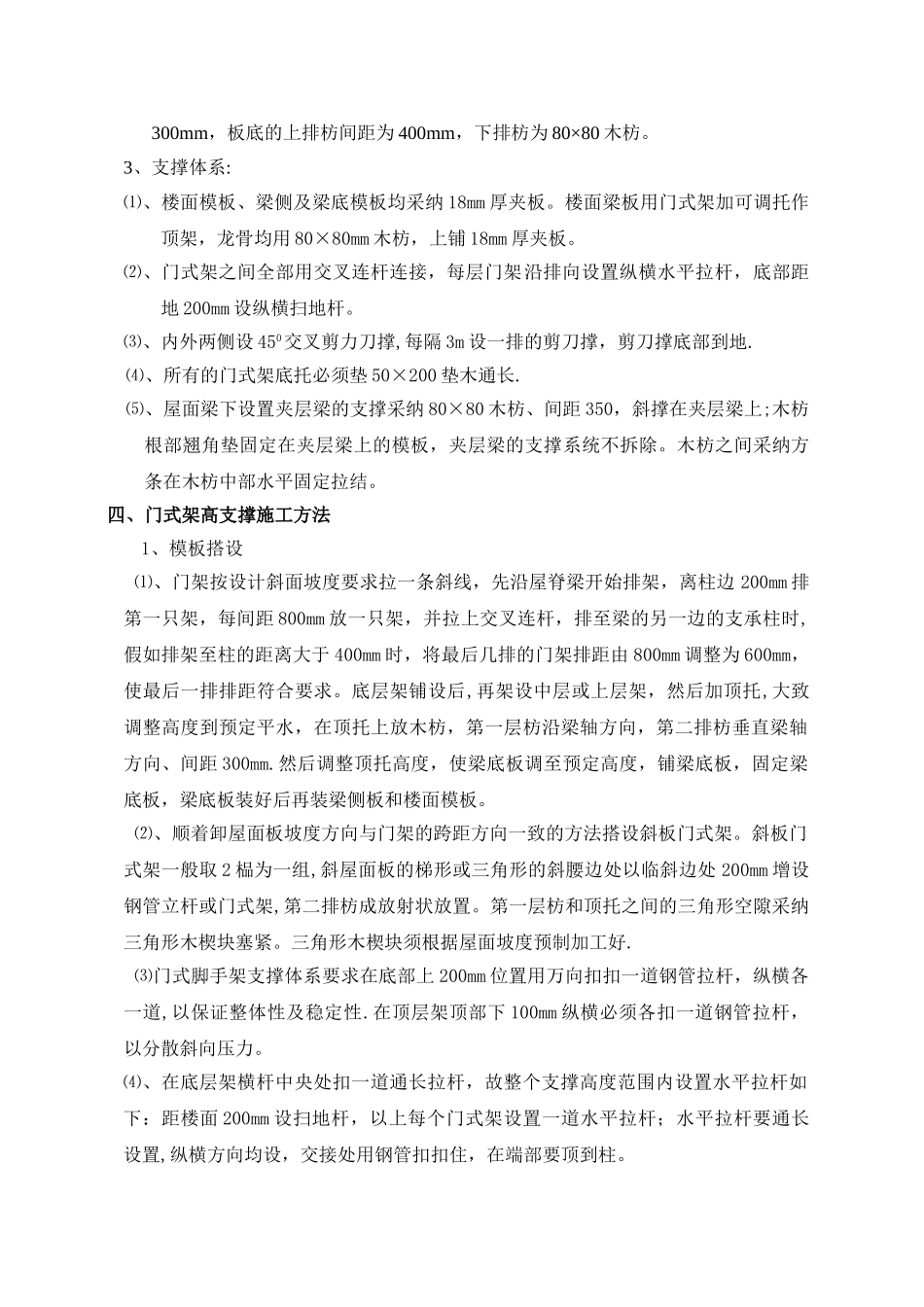

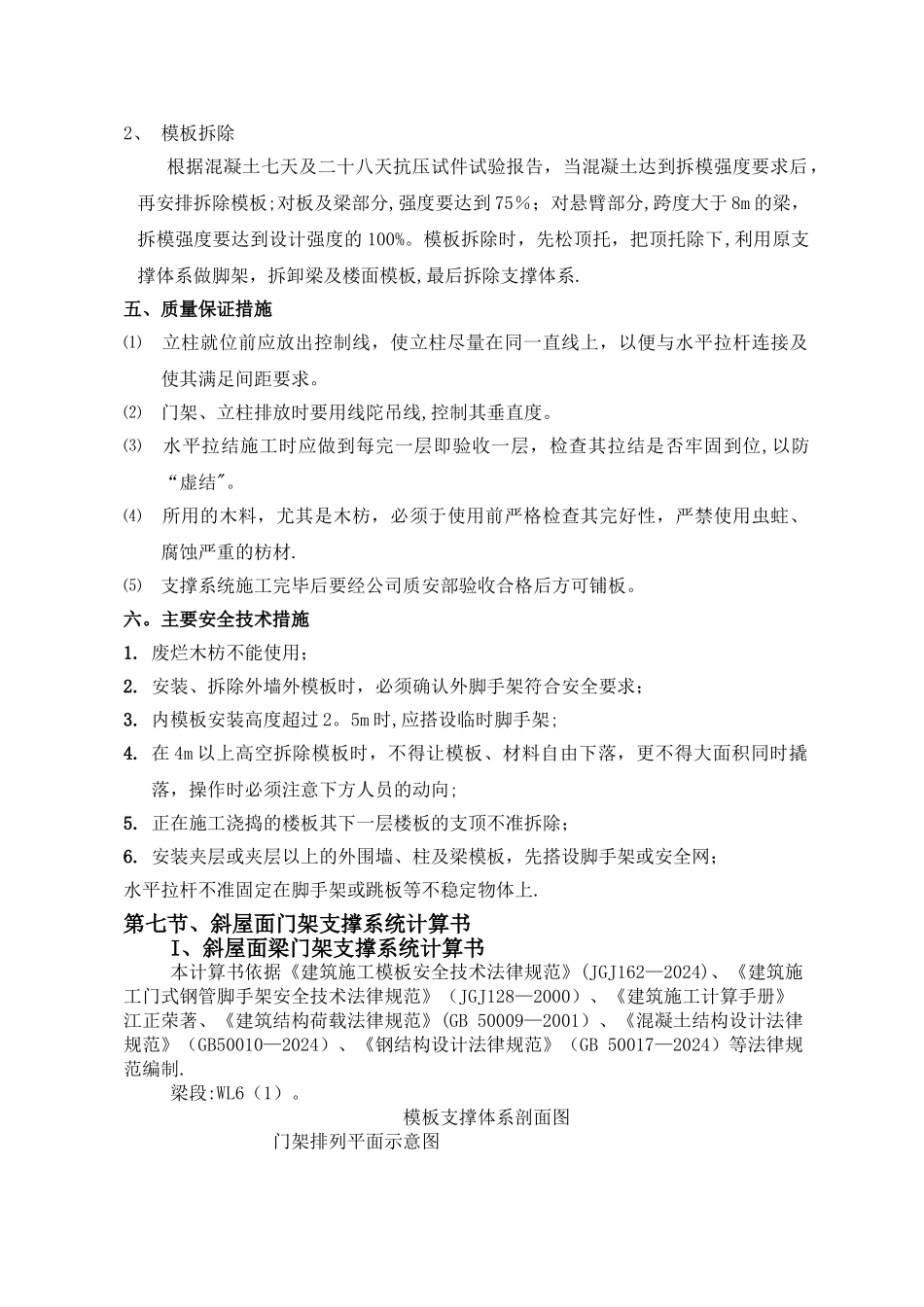

大朗碧桂园项目 J73 栋型斜屋面高支模施工方案一、工程概况大朗碧桂园项目 J73 栋型工程，由东莞市碧桂园房地产开发有限公司投资兴建，位于东莞市大朗镇朗常路与朗东路交汇处.J73 栋型工程为 3 栋(每栋含 3 个单元）6 层住宅楼，项目名称为 J73-3A、J73—3B、J73(带底商）;工程编号 112＃、111＃、31＃。工程总建筑面积分别为6543。64、6610.86、6863.56m2，建筑物结构形式均为框架结构,基础形式为预应力管桩基础。六楼的顶屋设有夹层梁,三栋楼的天面均采纳斜屋面,呈金字塔形.六层楼面设计标高 15。00m，夹层楼面设计标高 18.00、18。392m,坡屋顶最高标高 20.490 m ， 最 高 脊 梁 的 层 高 为5 。 49m ， 最 低 为3 。 0m( 因WKL16a(2）、WKL16b（3）、WL4（1）、WKL19（2）、WL6(1）等梁下没有设计夹层梁）;屋面坡度为 32 度，梁截面尺寸主要有 200×400 mm、300×500 mm 等截面型式，斜板厚为 120mm，采纳 C25 砼。由于该工程斜屋面结构为折梁、折板形式，坡度较陡，采纳门式架的高支模施工方案.二、编制依据《建筑结构荷载法律规范》GB50009—2001中国建筑工业出版社; 《混凝土结构设计法律规范》GB50010—2024中国建筑工业出版社; 《建筑施工计算手册》江正荣著 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001 中国建筑工业出版社； 《钢结构设计法律规范》GB 50017-2024中国建筑工业出版社；施工图纸、施工组织设计三、门式架支撑体系：1、模板：面板使用 18mm 厚夹板，规格为 920×1820，面板下排两层 80×80mm 的木枋,上层枋间距 300mm，下层枋间距 1219mm（即架宽)。门架间距、跨距是800mm。2、梁：梁底板和梁侧板用整块 18mm 厚的夹板制成。梁旁板底外侧设压脚板,梁侧板支撑间距不大于 400mm，梁底板用 80×80 广东松枋支承；梁底的上排枋间距为300mm，板底的上排枋间距为 400mm，下排枋为 80×80 木枋。3、支撑体系:⑴、楼面模板、梁侧及梁底模板均采纳 18mm 厚夹板。楼面梁板用门式架加可调托作顶架，龙骨均用 80×80mm 木枋，上铺 18mm 厚夹板。⑵、门式架之间全部用交叉连杆连接，每层门架沿排向设置纵横水平拉杆，底部距地 200mm 设纵横扫地杆。⑶、内外两侧设 450交叉剪力刀撑,每隔 3m 设一排的剪刀撑，剪刀撑底部到地.⑷、所有的门式架底托必须垫 50×200 垫木...
