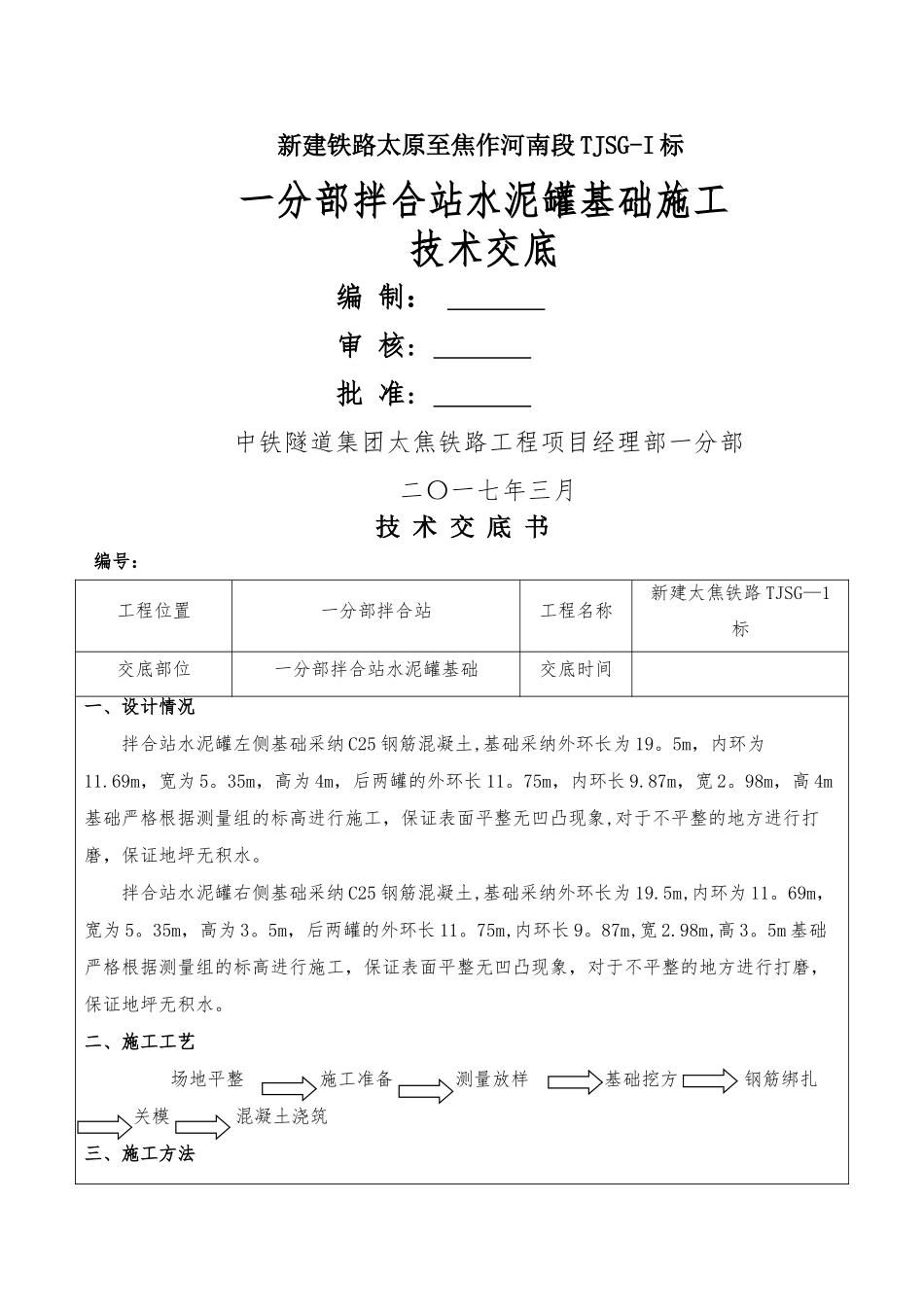

新建铁路太原至焦作河南段 TJSG-I 标一分部拌合站水泥罐基础施工技术交底 编 制： 审 核: 批 准: 中铁隧道集团太焦铁路工程项目经理部一分部二〇一七年三月技 术 交 底 书 编号： 工程位置一分部拌合站工程名称新建太焦铁路 TJSG—1标交底部位一分部拌合站水泥罐基础交底时间 一、设计情况拌合站水泥罐左侧基础采纳 C25 钢筋混凝土,基础采纳外环长为 19。5m，内环为11.69m，宽为 5。35m，高为 4m，后两罐的外环长 11。75m，内环长 9.87m，宽 2。98m，高 4m基础严格根据测量组的标高进行施工，保证表面平整无凹凸现象,对于不平整的地方进行打磨，保证地坪无积水。拌合站水泥罐右侧基础采纳 C25 钢筋混凝土,基础采纳外环长为 19.5m,内环为 11。69m，宽为 5。35m，高为 3。5m，后两罐的外环长 11。75m,内环长 9。87m,宽 2.98m,高 3。5m 基础严格根据测量组的标高进行施工，保证表面平整无凹凸现象，对于不平整的地方进行打磨，保证地坪无积水。二、施工工艺场地平整 施工准备 测量放样 基础挖方 钢筋绑扎 关模 混凝土浇筑 三、施工方法1、场地平整根据测量组所放点位进行场地挖填方，使各个部位达到场地平整标高要求。2、施工准备2。1、 原材料准备 水泥罐基础所使用的钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈，钢筋进厂必须提供合格证书,水泥罐基础采纳 C25 钢筋混凝土，混凝土由拌合站集中拌制。 2.2、人员准备 施工前务必落实好施工人员及其管理人员，安排好现场质量监控员。 3、测量放样测量组根据施工总体平面布置图，放出水泥罐基础位置开挖边线，并确定高程。4、基础挖方施工班组根据测量组交底，延开挖边线进行挖方,水泥罐基础开挖采纳扇型，并根据开挖情况确定基础高度，可适当进行调整，以保证基础开挖的稳定性。根据基础开挖地质情况对于不满足要求的情况必须对基础进行加深处理,并换填土石方，基础开挖后在基坑上方施做20cm 的垫层，使垫层顶面达到设计标高。5、钢筋绑扎水泥罐主筋（顶部钢筋和底部钢筋）采纳 Φ22 螺纹钢，分布筋采纳 Φ12 的螺纹钢,拉杆采纳 φ12 钢筋，主筋与分布筋的间距分别为 30*30cm，层间距为 30cm，钢筋采纳绑扎连接绑扎搭接长度不小于 0。5m，钢筋保护层预留 5cm. 6、预埋件安装 水泥罐预埋件共 48 个，两边各 24 个，7、关模关模必须严格根据测量组交底进行，以保证内净空尺寸满足设计要求。墩身的侧模可设拉杆固定...
