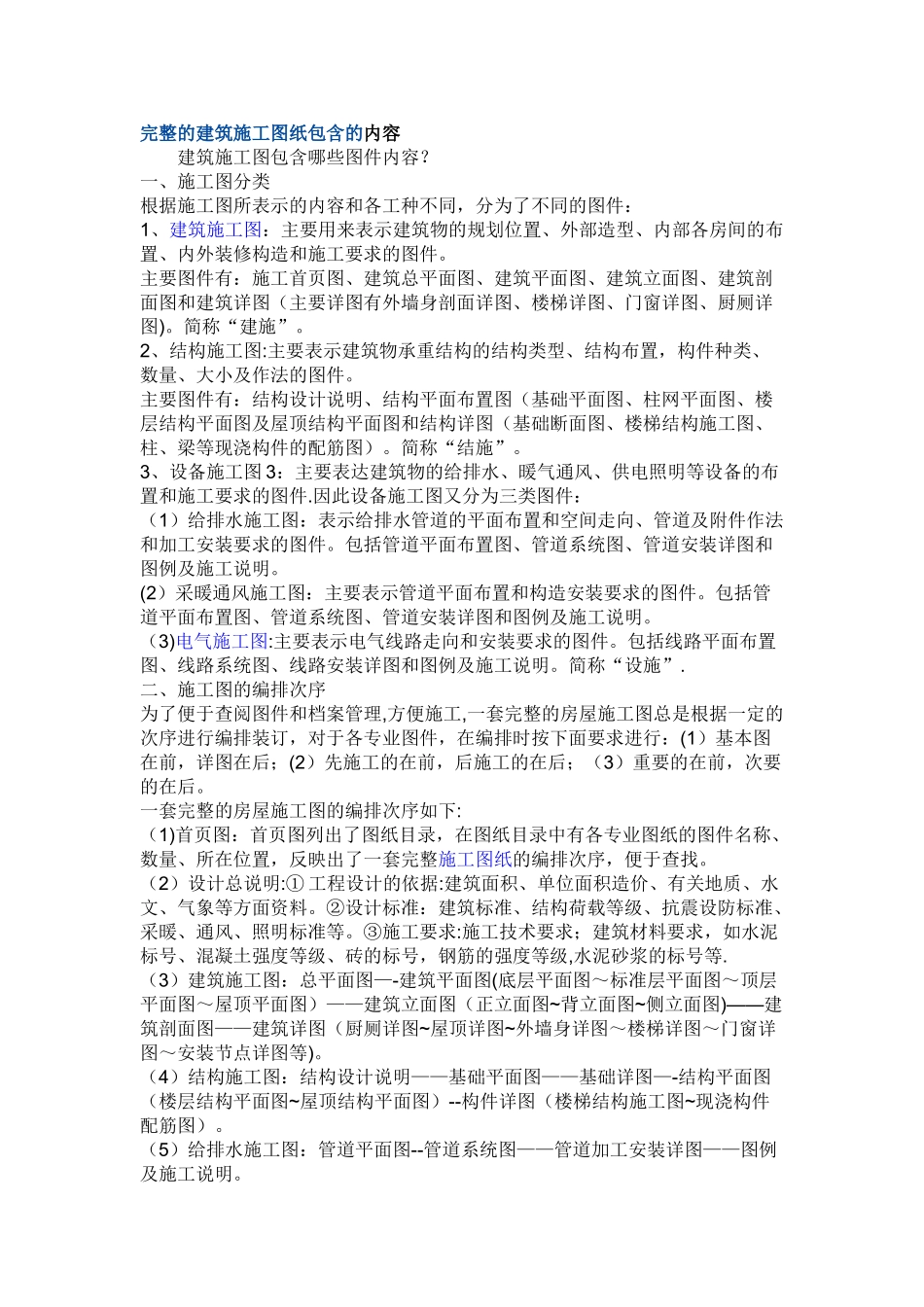

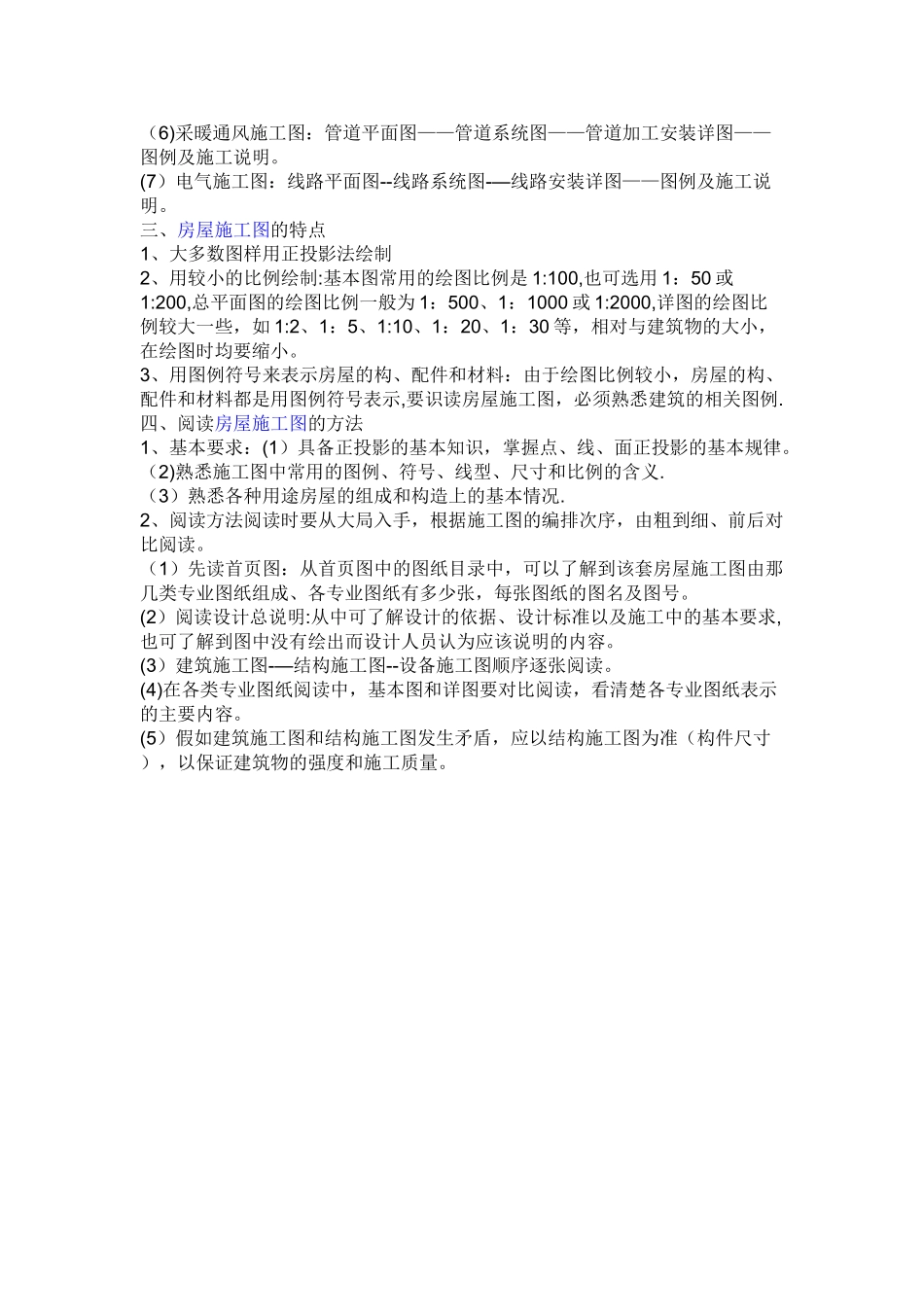

完整的建筑施工图纸包含的内容 建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图)。简称“建施”。2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。简称“结施”。3、设备施工图 3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。 (2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。（3)电气施工图:主要表示电气线路走向和安装要求的图件。包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。简称“设施”.二、施工图的编排次序 为了便于查阅图件和档案管理,方便施工,一套完整的房屋施工图总是根据一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：(1）基本图在前，详图在后；(2）先施工的在前，后施工的在后；（3）重要的在前，次要的在后。一套完整的房屋施工图的编排次序如下:（1)首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。（2）设计总说明:① 工程设计的依据:建筑面积、单位面积造价、有关地质、水文、气象等方面资料。②设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。③施工要求:施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级,水泥砂浆的标号等.（3）建筑施工图：总平面图—-建筑平面图(底层平面图～标准层平面图～顶层平面图～屋顶平面图）——建筑立面图（正立面图~背立面图~侧立面图)——建...
