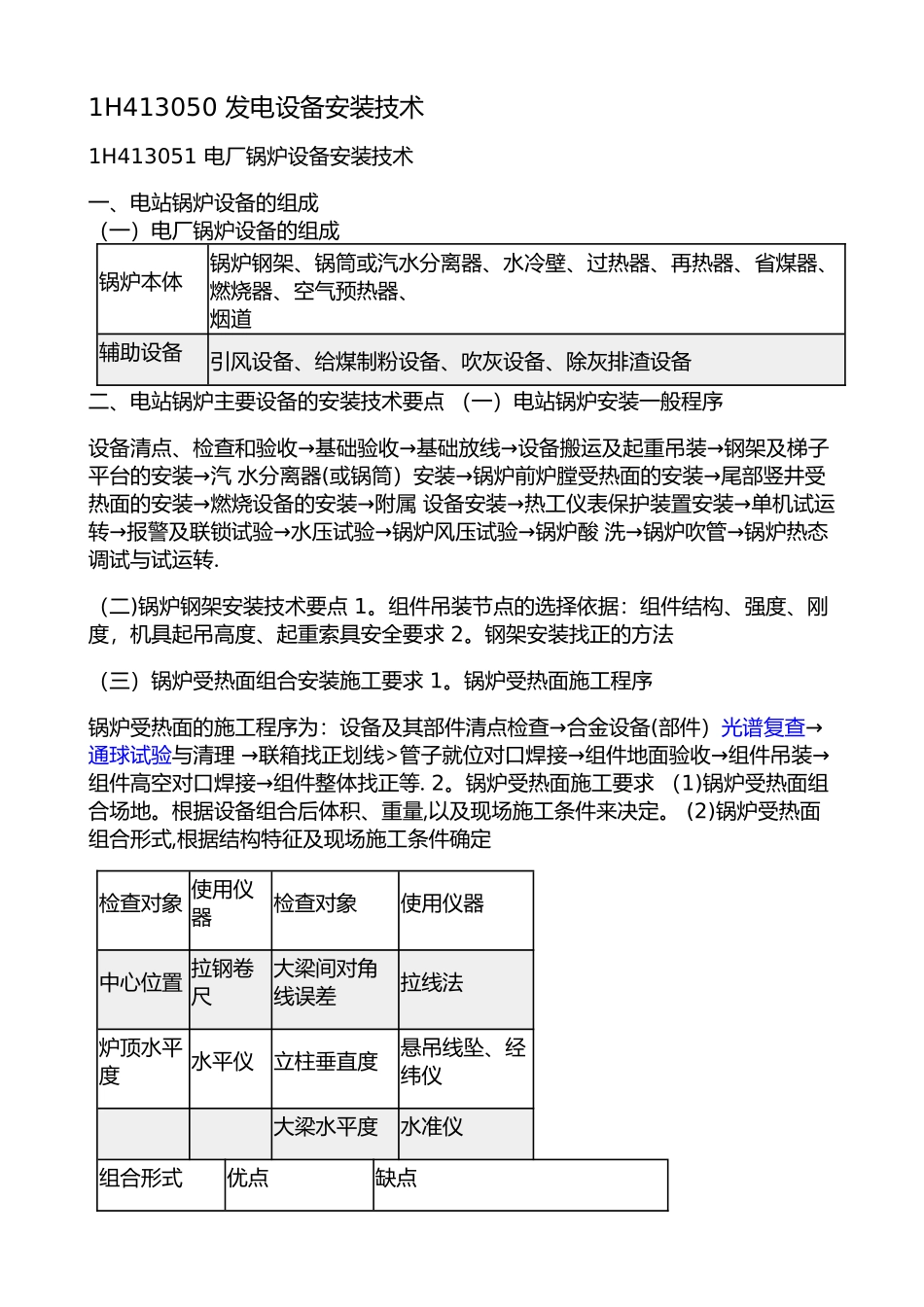

1H413050 发电设备安装技术 1H413051 电厂锅炉设备安装技术 一、电站锅炉设备的组成（一）电厂锅炉设备的组成锅炉本体锅炉钢架、锅筒或汽水分离器、水冷壁、过热器、再热器、省煤器、燃烧器、空气预热器、烟道辅助设备引风设备、给煤制粉设备、吹灰设备、除灰排渣设备二、电站锅炉主要设备的安装技术要点 （一）电站锅炉安装一般程序 设备清点、检查和验收→基础验收→基础放线→设备搬运及起重吊装→钢架及梯子平台的安装→汽 水分离器(或锅筒）安装→锅炉前炉膛受热面的安装→尾部竖井受热面的安装→燃烧设备的安装→附属 设备安装→热工仪表保护装置安装→单机试运转→报警及联锁试验→水压试验→锅炉风压试验→锅炉酸 洗→锅炉吹管→锅炉热态调试与试运转. （二)锅炉钢架安装技术要点 1。组件吊装节点的选择依据：组件结构、强度、刚度，机具起吊高度、起重索具安全要求 2。钢架安装找正的方法 （三）锅炉受热面组合安装施工要求 1。锅炉受热面施工程序 锅炉受热面的施工程序为：设备及其部件清点检查→合金设备(部件）光谱复查→通球试验与清理 →联箱找正划线>管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等. 2。锅炉受热面施工要求 （1)锅炉受热面组合场地。根据设备组合后体积、重量,以及现场施工条件来决定。 (2)锅炉受热面组合形式,根据结构特征及现场施工条件确定 检查对象 使用仪器检查对象使用仪器中心位置 拉钢卷尺大梁间对角线误差拉线法炉顶水平度水平仪立柱垂直度悬吊线坠、经纬仪大梁水平度水准仪组合形式优点缺点直立式占地面积小钢材消耗大、安全状况较差横卧式克服了直立式的缺点占地面积多竖立时会造成设备永久变形或损伤（3）锅炉受热面组件吊装原则锅炉受热面组件吊装的一般原则是：先上后下，先两侧后中间。先中心再逐渐向炉前、炉后、炉左、炉 右进行。 （四）电站锅炉安装质量控制要点 1.锅炉钢结构安装质量控制 2。锅炉受热面安装质量控制 3。燃烧器安装质量控制 4.锅炉密封质量控制 5。锅炉整体水压试验质量控制 6.回转式空气预热器安装质量控制：回转式空气预热器安装后,必须进行冷态调整 三、锅炉热态调试与试运行 1.严密性水压试验 （1)锅炉首次点火前，汽包锅炉应进行一次汽包工作压力下的严密性水压试验，直流锅炉宜进行一 次过热器出口工作压力的严密性水压试验. (2）水压试验后利用锅炉内水的压力冲洗取样管、排污管、疏水管和仪表管路. 1...
