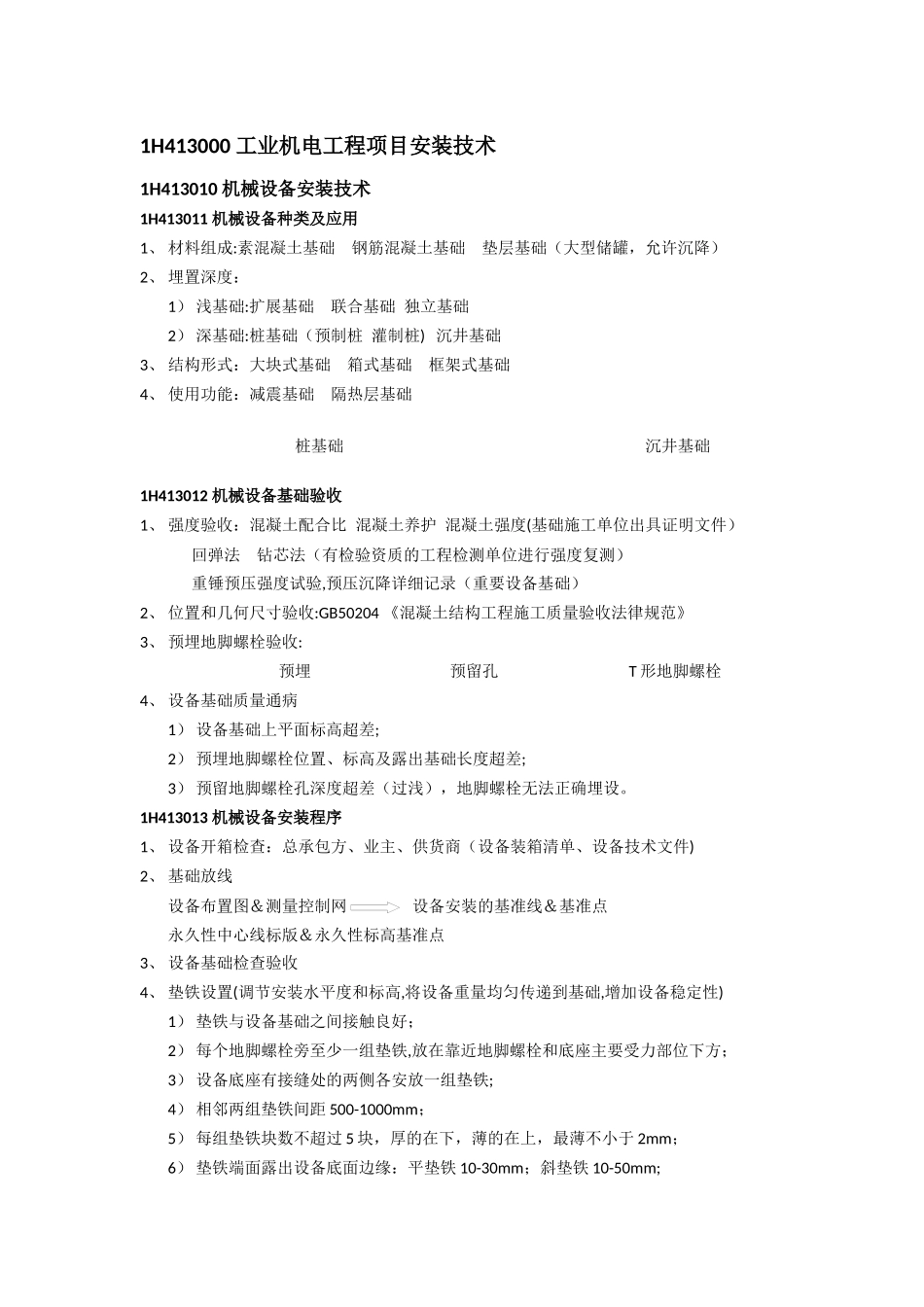

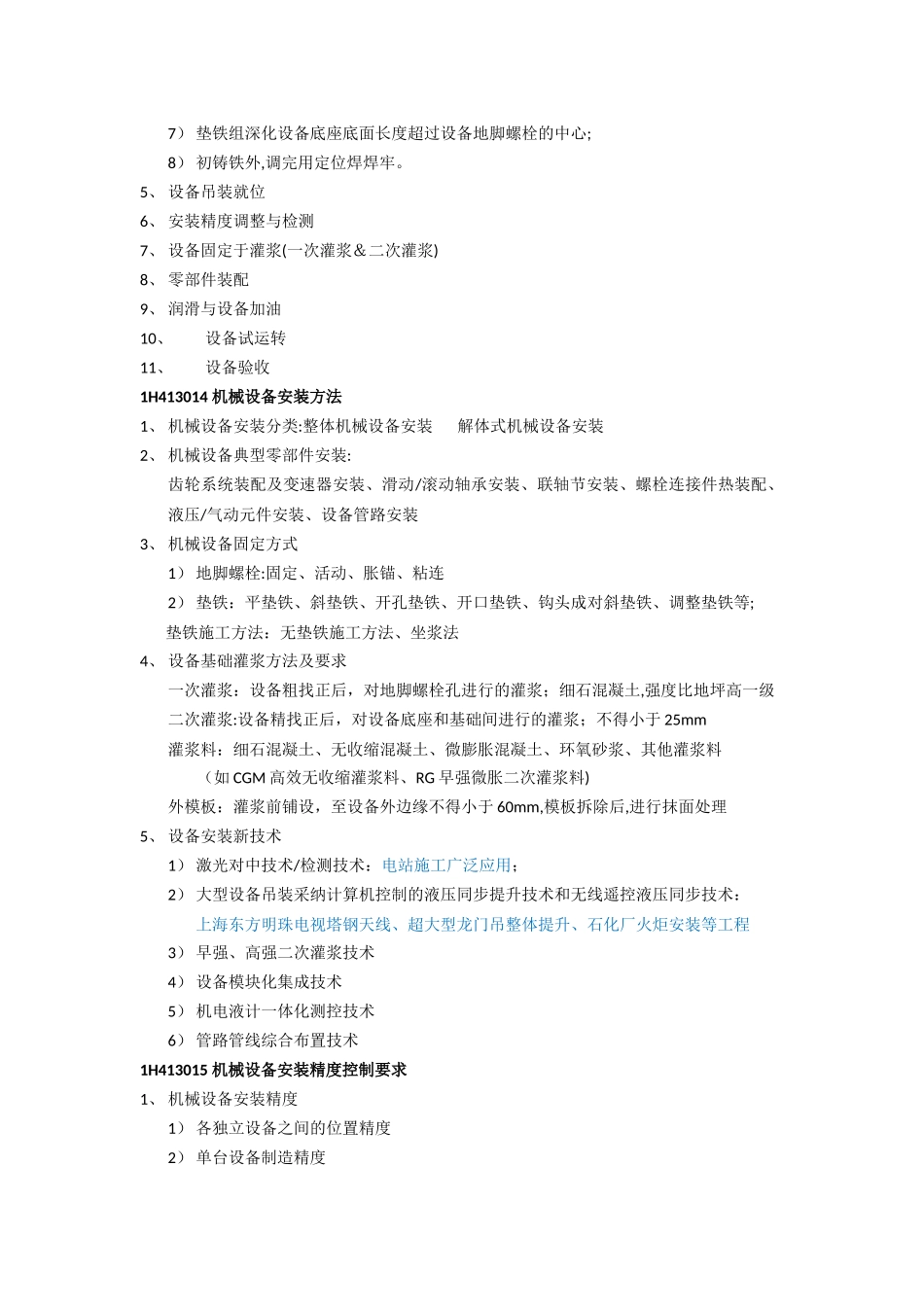

1H413000 工业机电工程项目安装技术1H413010 机械设备安装技术1H413011 机械设备种类及应用1、 材料组成:素混凝土基础 钢筋混凝土基础 垫层基础(大型储罐,允许沉降)2、 埋置深度:1) 浅基础:扩展基础 联合基础 独立基础2) 深基础:桩基础(预制桩 灌制桩) 沉井基础3、 结构形式:大块式基础 箱式基础 框架式基础4、 使用功能:减震基础 隔热层基础桩基础 沉井基础1H413012 机械设备基础验收1、 强度验收:混凝土配合比 混凝土养护 混凝土强度(基础施工单位出具证明文件) 回弹法 钻芯法(有检验资质的工程检测单位进行强度复测) 重锤预压强度试验,预压沉降详细记录(重要设备基础)2、 位置和几何尺寸验收:GB50204 《混凝土结构工程施工质量验收法律规范》3、 预埋地脚螺栓验收:预埋 预留孔 T 形地脚螺栓4、 设备基础质量通病1) 设备基础上平面标高超差;2) 预埋地脚螺栓位置、标高及露出基础长度超差;3) 预留地脚螺栓孔深度超差(过浅),地脚螺栓无法正确埋设。1H413013 机械设备安装程序1、 设备开箱检查:总承包方、业主、供货商(设备装箱清单、设备技术文件)2、 基础放线设备布置图&测量控制网 设备安装的基准线&基准点永久性中心线标版&永久性标高基准点3、 设备基础检查验收4、 垫铁设置(调节安装水平度和标高,将设备重量均匀传递到基础,增加设备稳定性)1) 垫铁与设备基础之间接触良好;2) 每个地脚螺栓旁至少一组垫铁,放在靠近地脚螺栓和底座主要受力部位下方;3) 设备底座有接缝处的两侧各安放一组垫铁;4) 相邻两组垫铁间距 500-1000mm;5) 每组垫铁块数不超过 5 块,厚的在下,薄的在上,最薄不小于 2mm;6) 垫铁端面露出设备底面边缘:平垫铁 10-30mm;斜垫铁 10-50mm;7) 垫铁组深化设备底座底面长度超过设备地脚螺栓的中心;8) 初铸铁外,调完用定位焊焊牢。5、 设备吊装就位6、 安装精度调整与检测7、 设备固定于灌浆(一次灌浆&二次灌浆)8、 零部件装配9、 润滑与设备加油10、设备试运转11、设备验收1H413014 机械设备安装方法1、 机械设备安装分类:整体机械设备安装 解体式机械设备安装2、 机械设备典型零部件安装:齿轮系统装配及变速器安装、滑动/滚动轴承安装、联轴节安装、螺栓连接件热装配、液压/气动元件安装、设备管路安装3、 机械设备固定方式1) 地脚螺栓:固定、活动、胀锚、粘连2) 垫铁:平垫铁、斜垫铁、开孔垫铁、开口垫铁、钩...
