一次风机、送风机基础施工技术方案VIP专享

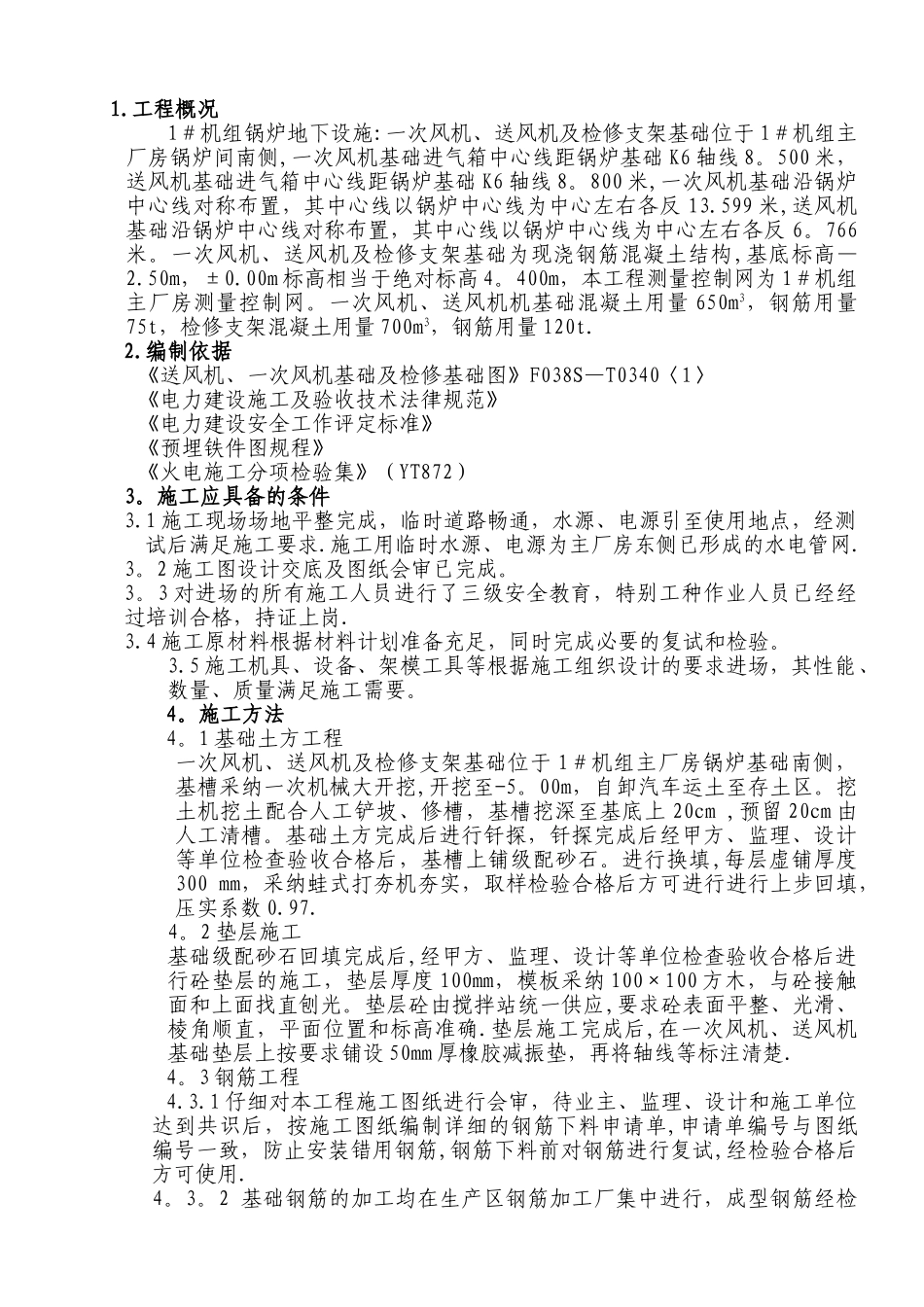

1.工程概况1＃机组锅炉地下设施:一次风机、送风机及检修支架基础位于 1＃机组主厂房锅炉间南侧,一次风机基础进气箱中心线距锅炉基础 K6 轴线 8。500 米，送风机基础进气箱中心线距锅炉基础 K6 轴线 8。800 米,一次风机基础沿锅炉中心线对称布置，其中心线以锅炉中心线为中心左右各反 13.599 米,送风机基础沿锅炉中心线对称布置，其中心线以锅炉中心线为中心左右各反 6。766米。一次风机、送风机及检修支架基础为现浇钢筋混凝土结构,基底标高—2.50m，±0.00m 标高相当于绝对标高 4。400m，本工程测量控制网为 1＃机组主厂房测量控制网。一次风机、送风机机基础混凝土用量 650m3，钢筋用量75t，检修支架混凝土用量 700m3，钢筋用量 120t.2.编制依据《送风机、一次风机基础及检修基础图》F038S—T0340〈1〉 《电力建设施工及验收技术法律规范》《电力建设安全工作评定标准》《预埋铁件图规程》《火电施工分项检验集》（YT872）3。施工应具备的条件3.1 施工现场场地平整完成，临时道路畅通，水源、电源引至使用地点，经测试后满足施工要求.施工用临时水源、电源为主厂房东侧已形成的水电管网.3。2 施工图设计交底及图纸会审已完成。3。3 对进场的所有施工人员进行了三级安全教育，特别工种作业人员已经经过培训合格，持证上岗.3.4 施工原材料根据材料计划准备充足，同时完成必要的复试和检验。3.5 施工机具、设备、架模工具等根据施工组织设计的要求进场，其性能、数量、质量满足施工需要。4。施工方法4。1 基础土方工程一次风机、送风机及检修支架基础位于 1＃机组主厂房锅炉基础南侧，基槽采纳一次机械大开挖,开挖至-5。00m，自卸汽车运土至存土区。挖土机挖土配合人工铲坡、修槽，基槽挖深至基底上 20cm ,预留 20cm 由人工清槽。基础土方完成后进行钎探，钎探完成后经甲方、监理、设计等单位检查验收合格后，基槽上铺级配砂石。进行换填,每层虚铺厚度300 mm，采纳蛙式打夯机夯实，取样检验合格后方可进行进行上步回填，压实系数 0.97.4。2 垫层施工基础级配砂石回填完成后,经甲方、监理、设计等单位检查验收合格后进行砼垫层的施工，垫层厚度 100mm，模板采纳 100×100 方木，与砼接触面和上面找直刨光。垫层砼由搅拌站统一供应,要求砼表面平整、光滑、棱角顺直，平面位置和标高准确.垫层施工完成后,在一次风机、送风机基础垫层上按要求铺设 50mm 厚橡胶减振垫，再将轴线等标注清楚.4。3 钢筋工程4.3.1 仔...
