一级建筑师考试《建筑物理与设备》知识笔记

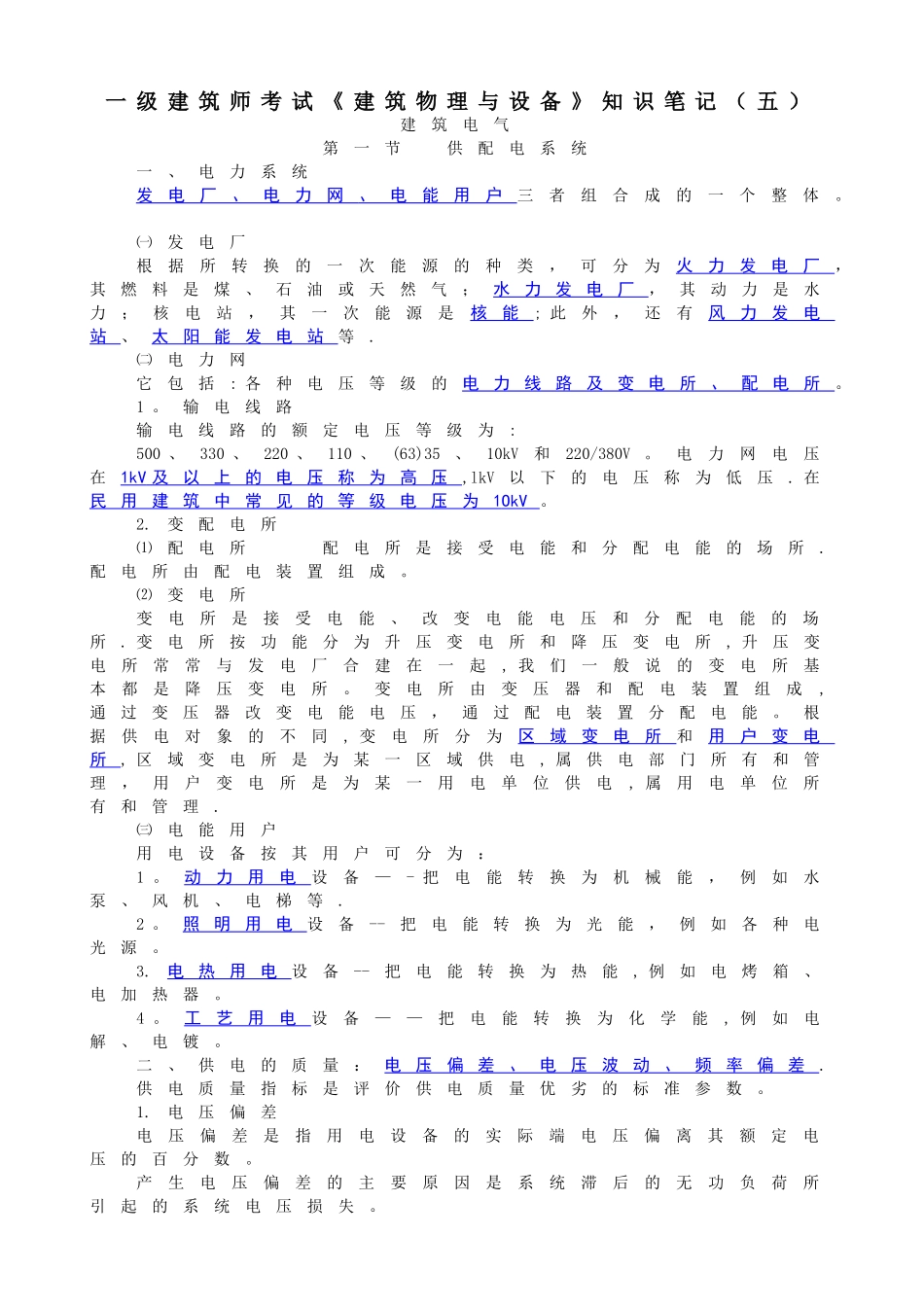

一 级 建 筑 师 考 试 《 建 筑 物 理 与 设 备 》 知 识 笔 记 （ 五 ）建筑电气第一节 供配电系统一、电力系统发电厂、电力网 、 电能用户 三者组合成的一个整体。 ㈠发电厂根据所转换的一次能源的种类，可分为火力发电厂，其燃料是煤、石油或天然气；水力发电厂，其动力是水力；核电站，其一次能源是核能; 此外，还有风力发电站、太阳能发电站等.㈡电力网它包括: 各种电压等级的电力线路及变电所、配电所。1 。输电线路输电线路的额定电压等级为:500 、330 、220 、110 、(63)35、10kV和220/380V。电力网电压在1kV 及以上的电压称为高压 ,lkV以下的电压称为低压. 在民用建筑中常见的等级电压为 1 OkV 。2.变配电所 ⑴配电所 配电所是接受电能和分配电能的场所.配电所由配电装置组成。⑵变电所变电所是接受电能、改变电能电压和分配电能的场所. 变电所按功能分为升压变电所和降压变电所, 升压变电所常常与发电厂合建在一起, 我们一般说的变电所基本都是降压变电所。变电所由变压器和配电装置组成,通过变压器改变电能电压，通过配电装置分配电能。根据供电对象的不同, 变电所分为区域变电所和用户变电所, 区域变电所是为某一区域供电, 属供电部门所有和管理，用户变电所是为某一用电单位供电, 属用电单位所有和管理.㈢电能用户用电设备按其用户可分为：1 。动力用电设备—- 把电能转换为机械能，例如水泵、风机、电梯等. 2 。照明用电设备--把电能转换为光能，例如各种电光源。3.电热用电设备--把电能转换为热能, 例如电烤箱、电加热器。 4 。工艺用电设备——把电能转换为化学能, 例如电解、电镀。二、供电的质量：电压偏差、电压波动、频率偏差.供电质量指标是评价供电质量优劣的标准参数。 1.电压偏差电压偏差是指用电设备的实际端电压偏离其额定电压的百分数。产生电压偏差的主要原因是系统滞后的无功负荷所引起的系统电压损失。正常运行情况下，用电设备端子处电压偏差允许值宜符合下列要求: ⑴电动机为±5 ％ 额定电压；⑵照明: 在一般工作场所为±5 ％ 额定电压; 对于远离变电所的小面积一般工作场所, 难以满足上述要求时，可为+5 ％， - 10 ％ 额定电压; 应急照明、道路照明和警卫照明等为+5% ， — 10 ％ 额定电压。⑶其他用电设备当无特别规定时为±5 ％ 额定电压. 2 。电压波动电压波动是由于用户负荷的剧烈变化引起的. 电压波动直接影响系统中其...
