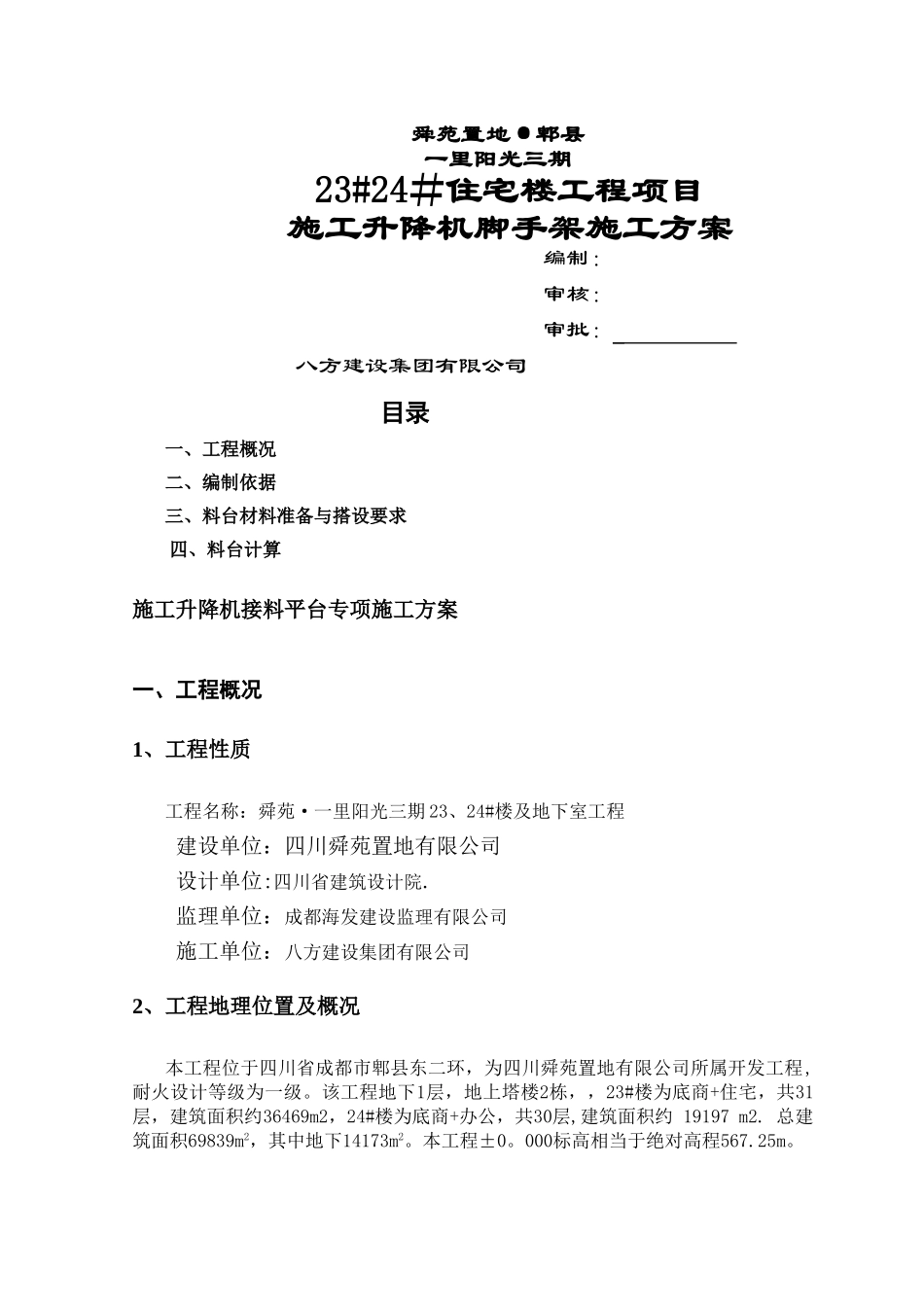

一里阳光施工电梯接料平台_第1页
1/16

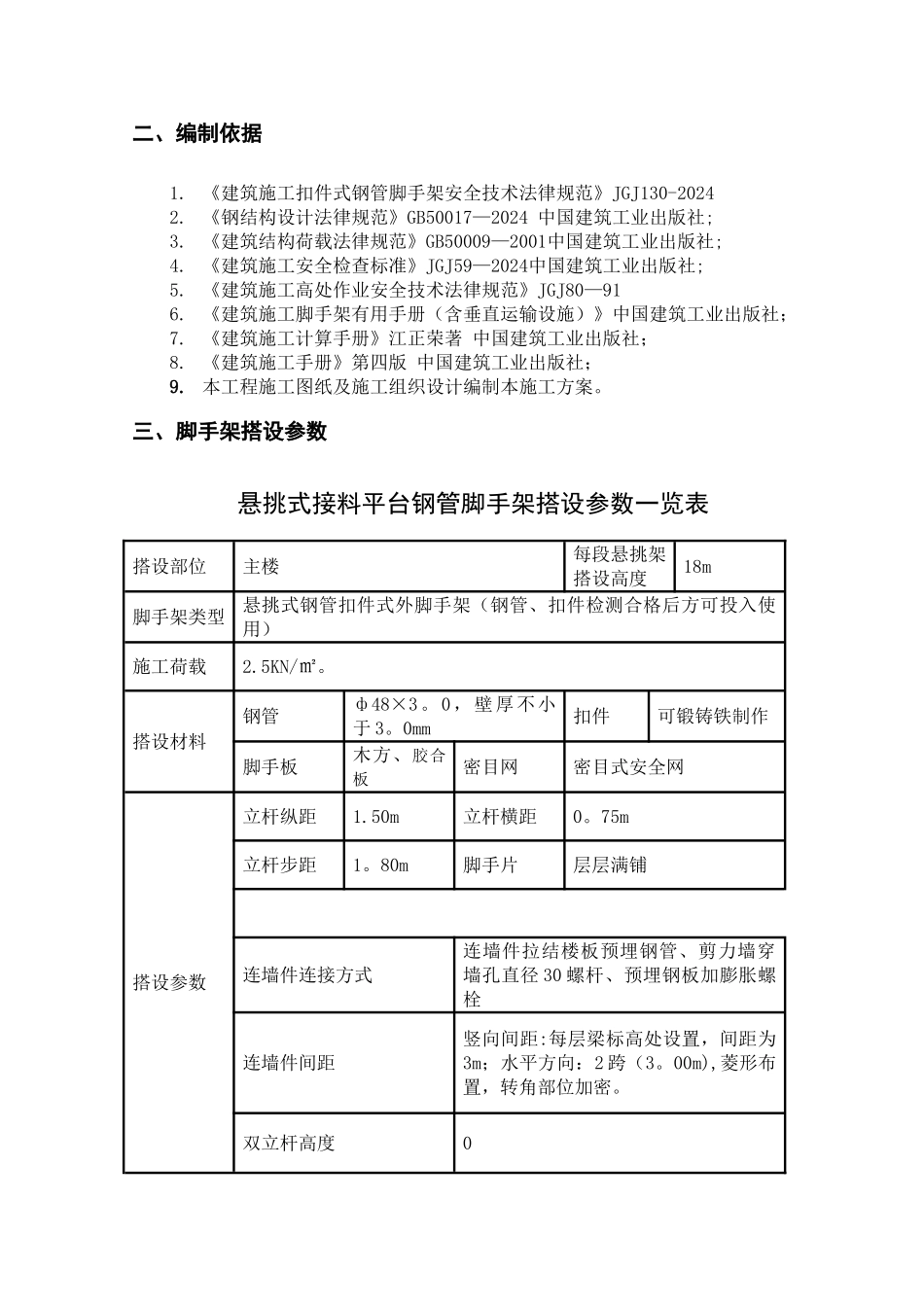

一里阳光施工电梯接料平台_第2页
2/16

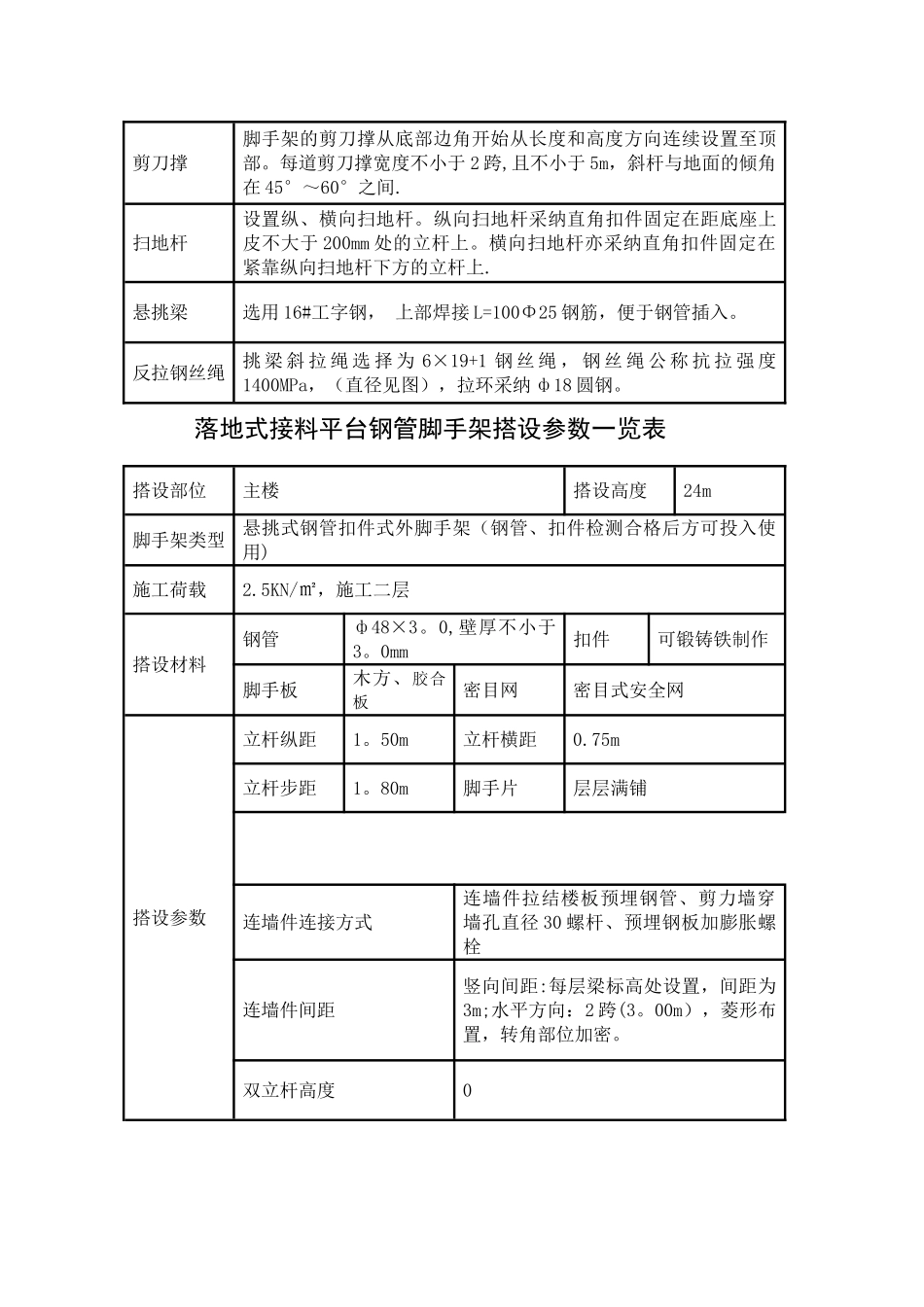

一里阳光施工电梯接料平台_第3页
3/16
舜苑置地·郫县一里阳光三期23#24#住宅楼工程项目施工升降机脚手架施工方案编制:审核:审批: 八方建设集团有限公司 目录一、工程概况二、编制依据三、料台材料准备与搭设要求 四、料台计算施工升降机接料平台专项施工方案一、工程概况1、工程性质 工程名称:舜苑·一里阳光三期 23、24#楼及地下室工程建设单位:四川舜苑置地有限公司设计单位:四川省建筑设计院.监理单位:成都海发建设监理有限公司施工单位:八方建设集团有限公司2、工程地理位置及概况 本工程位于四川省成都市郫县东二环,为四川舜苑置地有限公司所属开发工程,耐火设计等级为一级。该工程地下1层,地上塔楼2栋,,23#楼为底商+住宅,共31层,建筑面积约36469m2,24#楼为底商+办公,共30层,建筑面积约 19197 m2. 总建筑面积69839m2,其中地下14173m2。本工程±0。000标高相当于绝对高程567.25m。二、编制依据1. 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20242. 《钢结构设计法律规范》GB50017—2024 中国建筑工业出版社;3. 《建筑结构荷载法律规范》GB50009—2001中国建筑工业出版社;4. 《建筑施工安全检查标准》JGJ59—2024中国建筑工业出版社;5. 《建筑施工高处作业安全技术法律规范》JGJ80—91 6. 《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社;7. 《建筑施工计算手册》江正荣著 中国建筑工业出版社;8. 《建筑施工手册》第四版 中国建筑工业出版社;9. 本工程施工图纸及施工组织设计编制本施工方案。三、脚手架搭设参数悬挑式接料平台钢管脚手架搭设参数一览表搭设部位主楼每段悬挑架搭设高度18m脚手架类型悬挑式钢管扣件式外脚手架(钢管、扣件检测合格后方可投入使用)施工荷载2.5KN/㎡。搭设材料钢管ф48×3。0,壁厚不小于 3。0mm扣件可锻铸铁制作脚手板木方、胶合板密目网密目式安全网搭设参数立杆纵距1.50m立杆横距0。75m立杆步距1。80m脚手片层层满铺连墙件连接方式连墙件拉结楼板预埋钢管、剪力墙穿墙孔直径 30 螺杆、预埋钢板加膨胀螺栓连墙件间距竖向间距:每层梁标高处设置,间距为3m;水平方向:2 跨(3。00m),菱形布置,转角部位加密。双立杆高度0剪刀撑脚手架的剪刀撑从底部边角开始从长度和高度方向连续设置至顶部。每道剪刀撑宽度不小于 2 跨,且不小于 5m,斜杆与地面的倾角在 45°~60°之间.扫地杆设置纵、横向扫地杆。纵向扫地杆采纳直角扣件固定在距底座上皮不大于 200mm 处的立杆上。...
