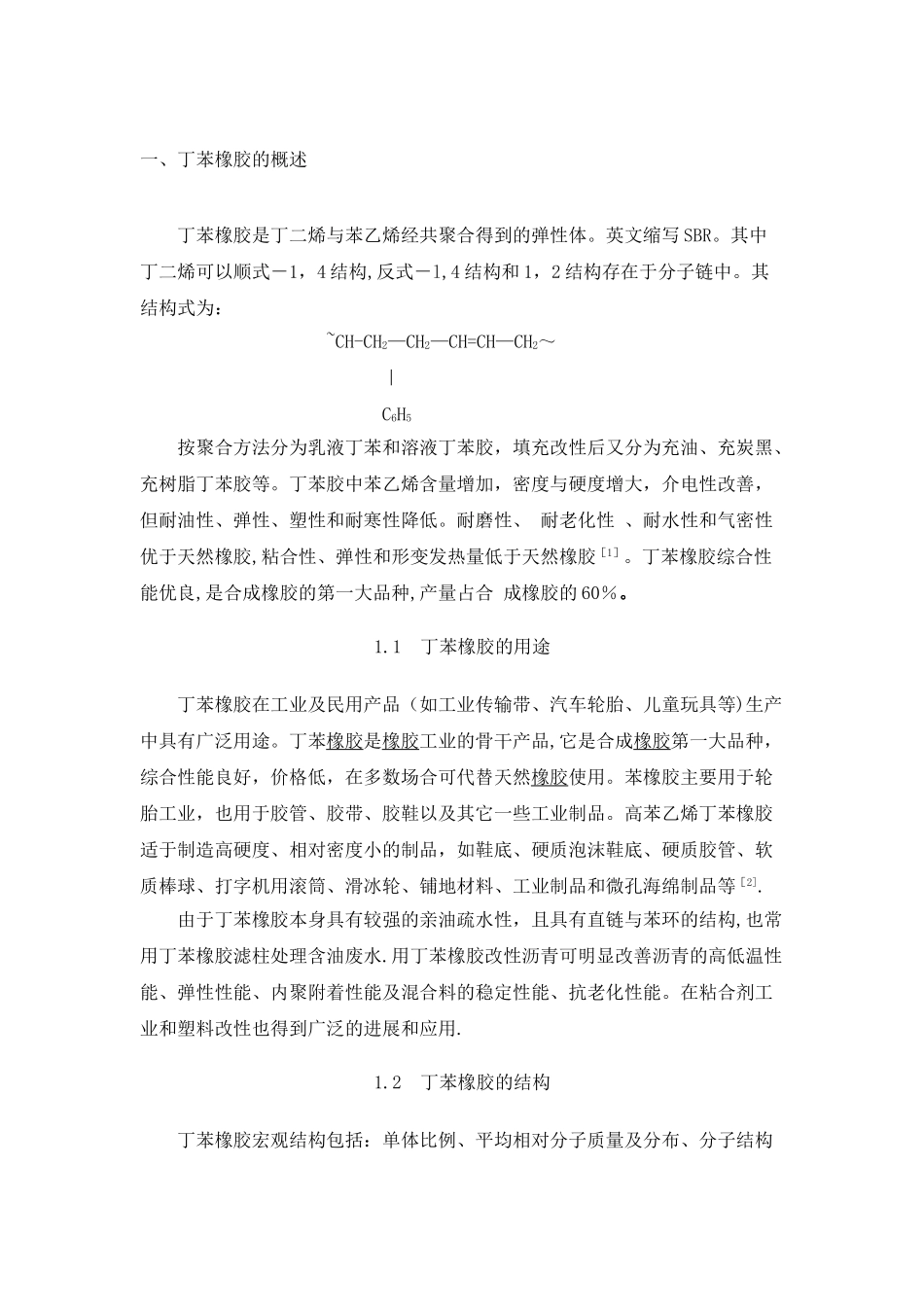

一、丁苯橡胶的概述丁苯橡胶是丁二烯与苯乙烯经共聚合得到的弹性体。英文缩写 SBR。其中丁二烯可以顺式－1，4 结构,反式－l,4 结构和 1，2 结构存在于分子链中。其结构式为：~CH-CH2—CH2—CH=CH—CH2～ ｜ C6H5按聚合方法分为乳液丁苯和溶液丁苯胶，填充改性后又分为充油、充炭黑、充树脂丁苯胶等。丁苯胶中苯乙烯含量增加，密度与硬度增大，介电性改善，但耐油性、弹性、塑性和耐寒性降低。耐磨性、 耐老化性 、耐水性和气密性优于天然橡胶,粘合性、弹性和形变发热量低于天然橡胶［1］。丁苯橡胶综合性能优良,是合成橡胶的第一大品种,产量占合 成橡胶的 60％。1.1 丁苯橡胶的用途丁苯橡胶在工业及民用产品（如工业传输带、汽车轮胎、儿童玩具等)生产中具有广泛用途。丁苯橡胶是橡胶工业的骨干产品,它是合成橡胶第一大品种，综合性能良好，价格低，在多数场合可代替天然橡胶使用。苯橡胶主要用于轮胎工业，也用于胶管、胶带、胶鞋以及其它一些工业制品。高苯乙烯丁苯橡胶适于制造高硬度、相对密度小的制品，如鞋底、硬质泡沫鞋底、硬质胶管、软质棒球、打字机用滚筒、滑冰轮、铺地材料、工业制品和微孔海绵制品等［2].由于丁苯橡胶本身具有较强的亲油疏水性，且具有直链与苯环的结构,也常用丁苯橡胶滤柱处理含油废水.用丁苯橡胶改性沥青可明显改善沥青的高低温性能、弹性性能、内聚附着性能及混合料的稳定性能、抗老化性能。在粘合剂工业和塑料改性也得到广泛的进展和应用.1.2 丁苯橡胶的结构丁苯橡胶宏观结构包括：单体比例、平均相对分子质量及分布、分子结构的线性或非线性，凝胶含量等；微观结构主要包括:丁二烯链段中顺式—1，4、反式-1，4 和 1，2—结构（乙烯基）的比例，苯乙烯、丁二烯单元的分布等。其中乙烯基含量对性能影响较大，含量越低，丁苯橡胶的玻璃化温度越低。 非充油乳液聚合丁苯橡胶的数均相对分子质量约为 100000.低于该值的丁苯橡胶在贮存时易发生冷流现象；高于该值的加工困难.对于充油丁苯橡胶的相对分子质量可相对高一些. 乳液聚合丁苯橡胶的相对分子质量分布比溶液聚合丁苯橡胶宽。前者的相对分子质量分散系数为 4~6，而溶液聚合丁苯橡胶的相对分子质量分散系数为 1.5～2。0。 乳液聚合丁苯橡胶支化度较高，对加工有利.从凝胶的含量看，低温乳液聚合丁苯橡胶的凝胶含量比高温乳液聚合的丁苯橡胶的凝胶含量低。 乳液聚合丁苯橡胶具有共聚物的共性-—单体单元无规排列，不能结晶。并且橡胶主链上...
