三坐标测量机基础知识培训

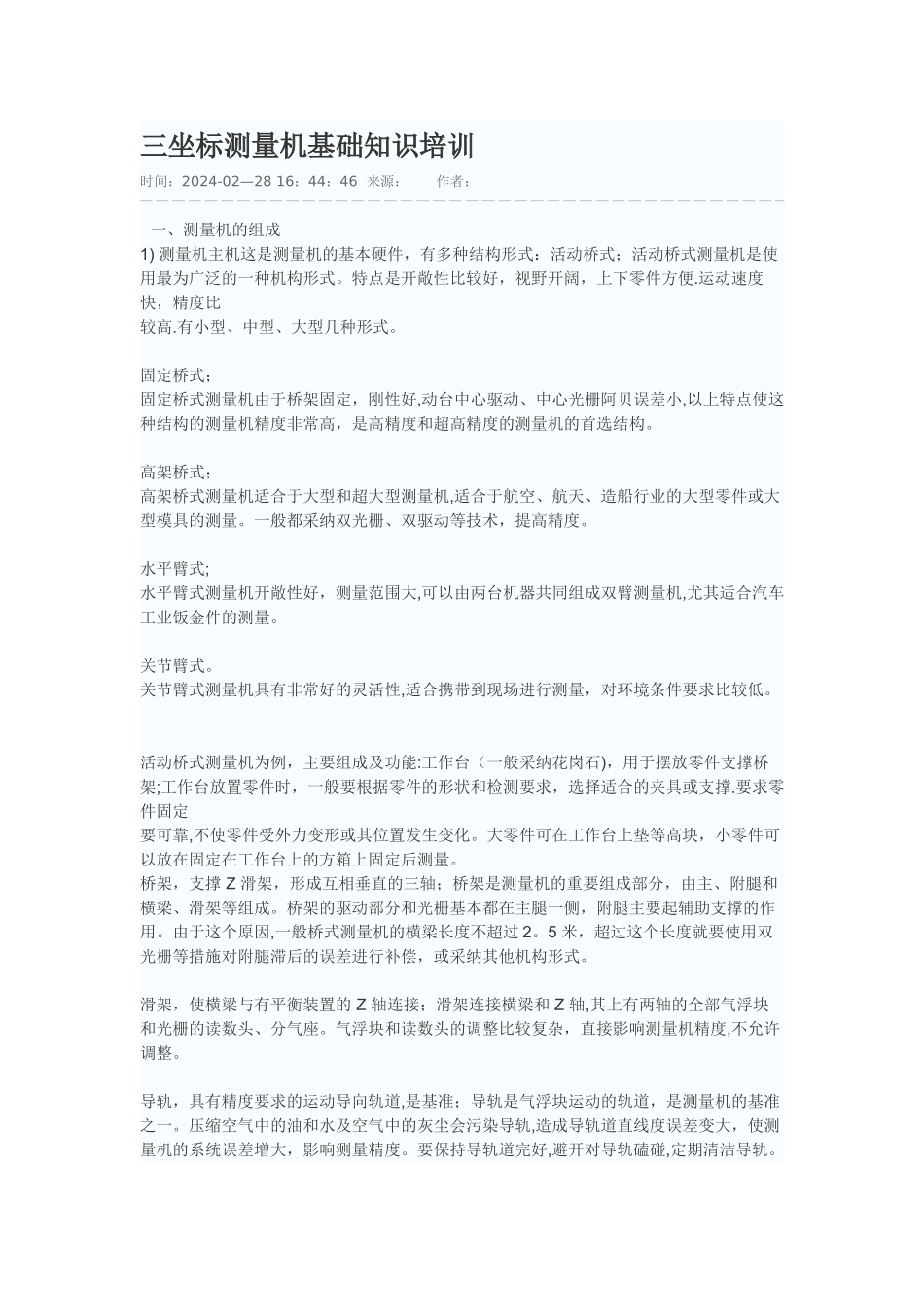

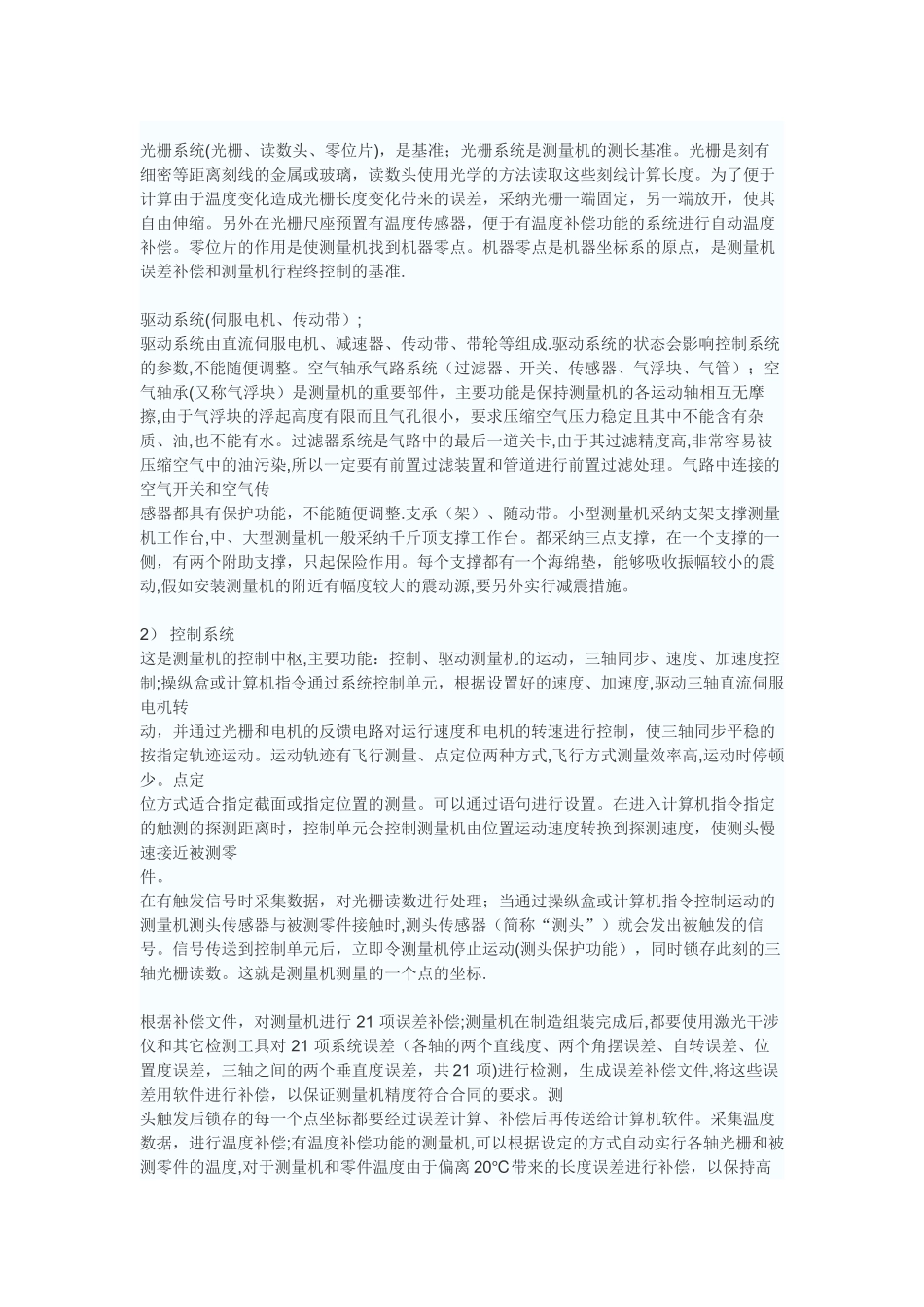

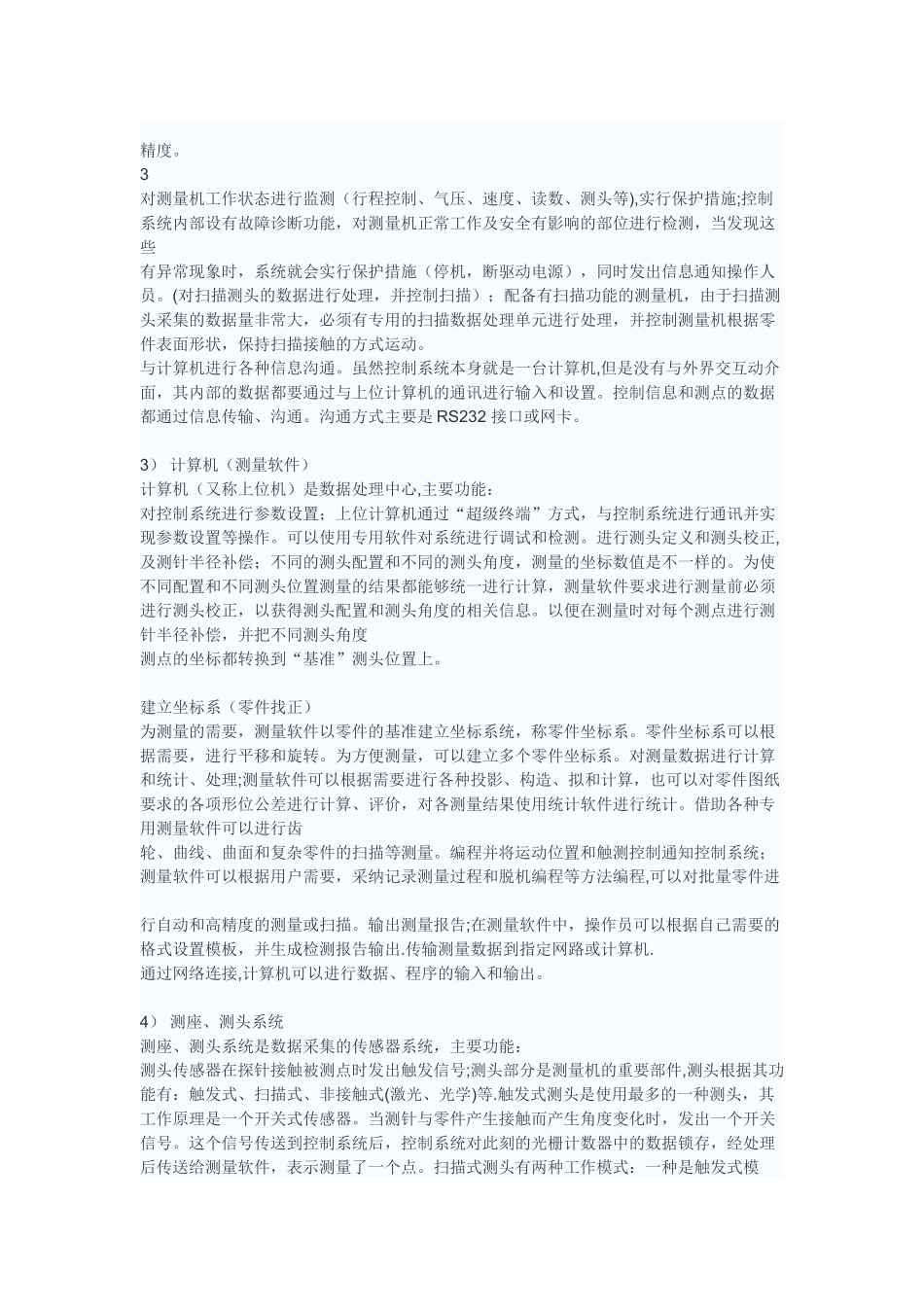

三坐标测量机基础知识培训时间：2024-02—28 16：44：46 来源： 作者： 一、测量机的组成 1) 测量机主机这是测量机的基本硬件，有多种结构形式：活动桥式；活动桥式测量机是使用最为广泛的一种机构形式。特点是开敞性比较好，视野开阔，上下零件方便.运动速度快，精度比 较高.有小型、中型、大型几种形式。 固定桥式； 固定桥式测量机由于桥架固定，刚性好,动台中心驱动、中心光栅阿贝误差小,以上特点使这种结构的测量机精度非常高，是高精度和超高精度的测量机的首选结构。 高架桥式； 高架桥式测量机适合于大型和超大型测量机,适合于航空、航天、造船行业的大型零件或大型模具的测量。一般都采纳双光栅、双驱动等技术，提高精度。 水平臂式; 水平臂式测量机开敞性好，测量范围大,可以由两台机器共同组成双臂测量机,尤其适合汽车工业钣金件的测量。 关节臂式。 关节臂式测量机具有非常好的灵活性,适合携带到现场进行测量，对环境条件要求比较低。 活动桥式测量机为例，主要组成及功能:工作台（一般采纳花岗石)，用于摆放零件支撑桥架;工作台放置零件时，一般要根据零件的形状和检测要求，选择适合的夹具或支撑.要求零件固定 要可靠,不使零件受外力变形或其位置发生变化。大零件可在工作台上垫等高块，小零件可以放在固定在工作台上的方箱上固定后测量。 桥架，支撑 Z 滑架，形成互相垂直的三轴；桥架是测量机的重要组成部分，由主、附腿和横梁、滑架等组成。桥架的驱动部分和光栅基本都在主腿一侧，附腿主要起辅助支撑的作用。由于这个原因,一般桥式测量机的横梁长度不超过 2。5 米，超过这个长度就要使用双光栅等措施对附腿滞后的误差进行补偿，或采纳其他机构形式。 滑架，使横梁与有平衡装置的 Z 轴连接；滑架连接横梁和 Z 轴,其上有两轴的全部气浮块和光栅的读数头、分气座。气浮块和读数头的调整比较复杂，直接影响测量机精度,不允许调整。 导轨，具有精度要求的运动导向轨道,是基准；导轨是气浮块运动的轨道，是测量机的基准之一。压缩空气中的油和水及空气中的灰尘会污染导轨,造成导轨道直线度误差变大，使测量机的系统误差增大，影响测量精度。要保持导轨道完好,避开对导轨磕碰,定期清洁导轨。光栅系统(光栅、读数头、零位片)，是基准；光栅系统是测量机的测长基准。光栅是刻有细密等距离刻线的金属或玻璃，读数头使用光学的方法读取这些刻线计算长度。为了便于计算由于温度变化造成光栅长度变化带来的误差，...
