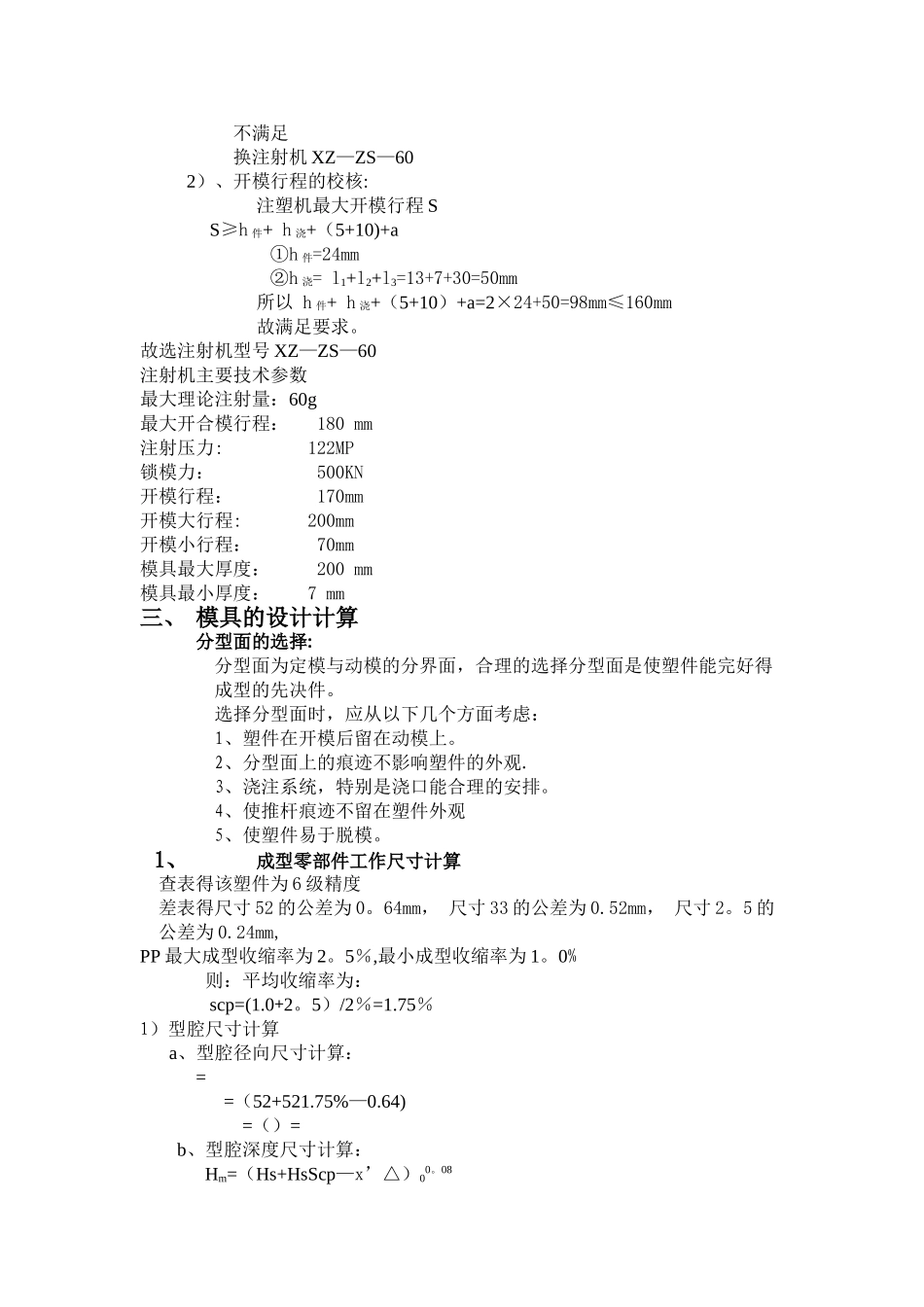

2/5
三板式注塑模具设计_第3页
3/5
盖板注塑模设计设计要求:一模两腔,外侧定距拉杆,点浇口一、 材料的选取塑件材料:聚丙烯(PP)聚丙烯(PP)作为热塑塑料聚合物在塑料领域内有十分广泛的应用,因所用催化剂和聚合工艺不同所得聚合物性能,用途也不同。PP 有很多有用的性能,通过添加冲击改性剂,可以提高其抗冲击性能,。它一直是增长最快的主要热塑性塑料,它在热塑性塑料领域内有十分广泛的应用,特别是在纤维和长丝、薄膜挤压、注塑加工等方面.PP 的工艺参数堆密度0.9~0.91计算收缩率1.0~2。5%压力成型压力70~140注射压力70~100冷却时间20~90总周期50~160温度喷嘴温度200模具温度80~90成型温度230~290 二、注射机的选取A、 1、 制件体积计算取浇口直径 d=1,浇口台阶长度 l=0。6mmV 1=(33*52*2.5)+(28*45-27*44)+(16*1+16*4*1/2)*1*4+(1*1*36.5*2)+(∏/4*6。52*9.5+∏/4*8。52*12)=5937。75mm32V1=11875。5m1=2V2*ρ=2*5937。75*0。905*10-3=10.74g约取塑件的体积 11875。5㎝3浇注系统体积约取为 11875mm3浇注系统质量 V =m=118750。905=3。84g总质量=10.74+3。84=14.336g注射机最大注射量初选注射机 XZ-ZS—22B、校核注塑机 1)、注射量、锁模力、注射压力、模具厚度的校核: a、注射量的校核有前面每次注射所需塑料两为 14。58g 注射机最大注射量 300。8=48〉14.58g故满足要求b、锁模力与注射压力的校核==344KN查表 F=250KN<344KN不满足换注射机 XZ—ZS—602)、开模行程的校核:注塑机最大开模行程 S S≥h 件+ h 浇+(5+10)+a ①h 件=24mm②h 浇= l1+l2+l3=13+7+30=50mm所以 h 件+ h 浇+(5+10)+a=2×24+50=98mm≤160mm故满足要求。故选注射机型号 XZ—ZS—60注射机主要技术参数最大理论注射量:60g最大开合模行程: 180 mm 注射压力: 122MP锁模力: 500KN开模行程: 170mm开模大行程: 200mm开模小行程: 70mm模具最大厚度: 200 mm模具最小厚度: 7 mm三、 模具的设计计算分型面的选择:分型面为定模与动模的分界面,合理的选择分型面是使塑件能完好得成型的先决件。选择分型面时,应从以下几个方面考虑:1、塑件在开模后留在动模上。2、分型面上的痕迹不影响塑件的外观.3、浇注系统,特别是浇口能合理的安排。4、使推杆痕迹不留在塑件外观5、使塑件易于脱模。1、成型零部件工作尺寸计算查表得该塑件为 6 级精度差表得尺寸 52 的公差为 0。64mm, 尺寸 33 的公差为 0.52mm, 尺寸 2。5...
