三相绕线式异步电动机的启动控制系统设计

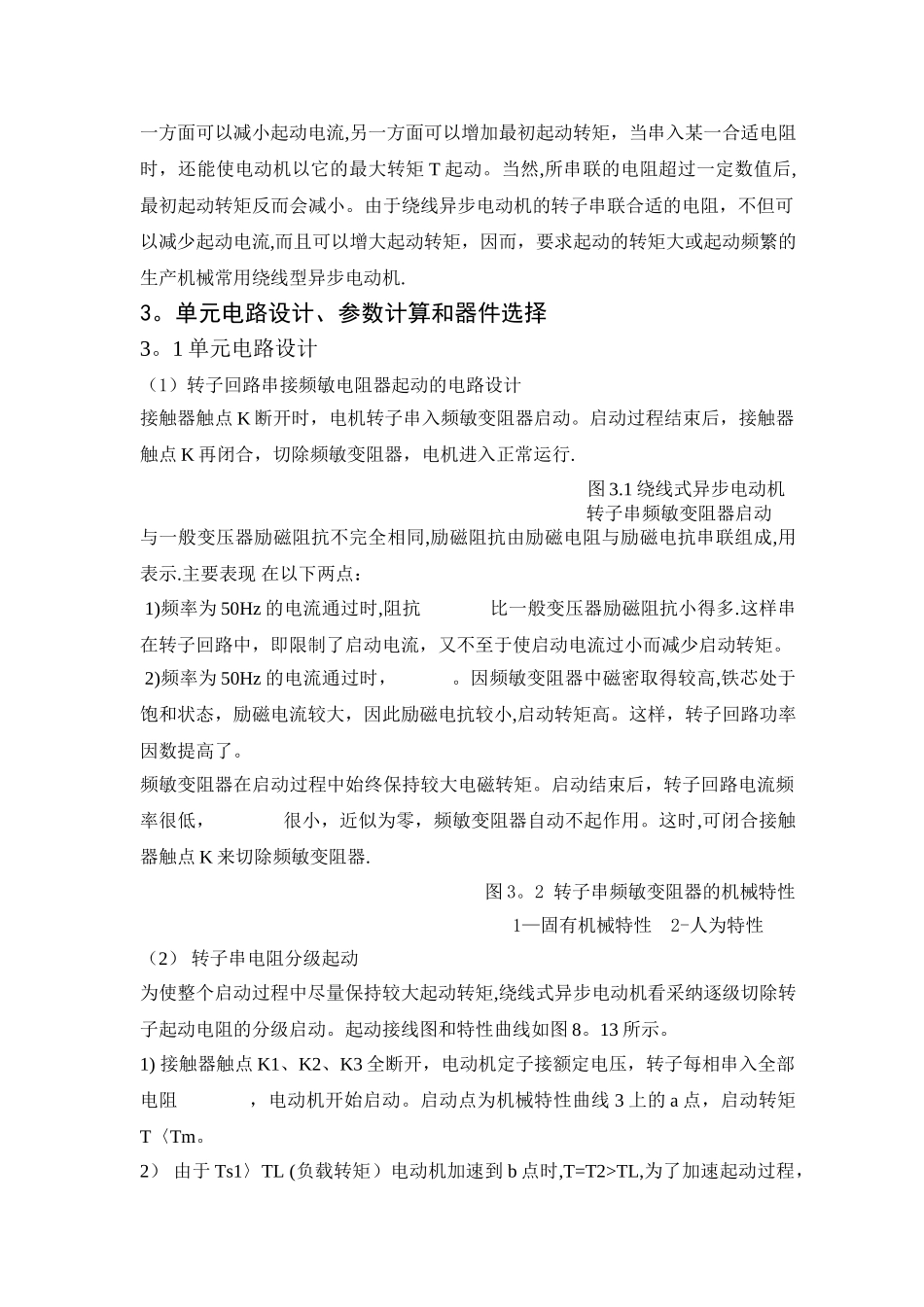

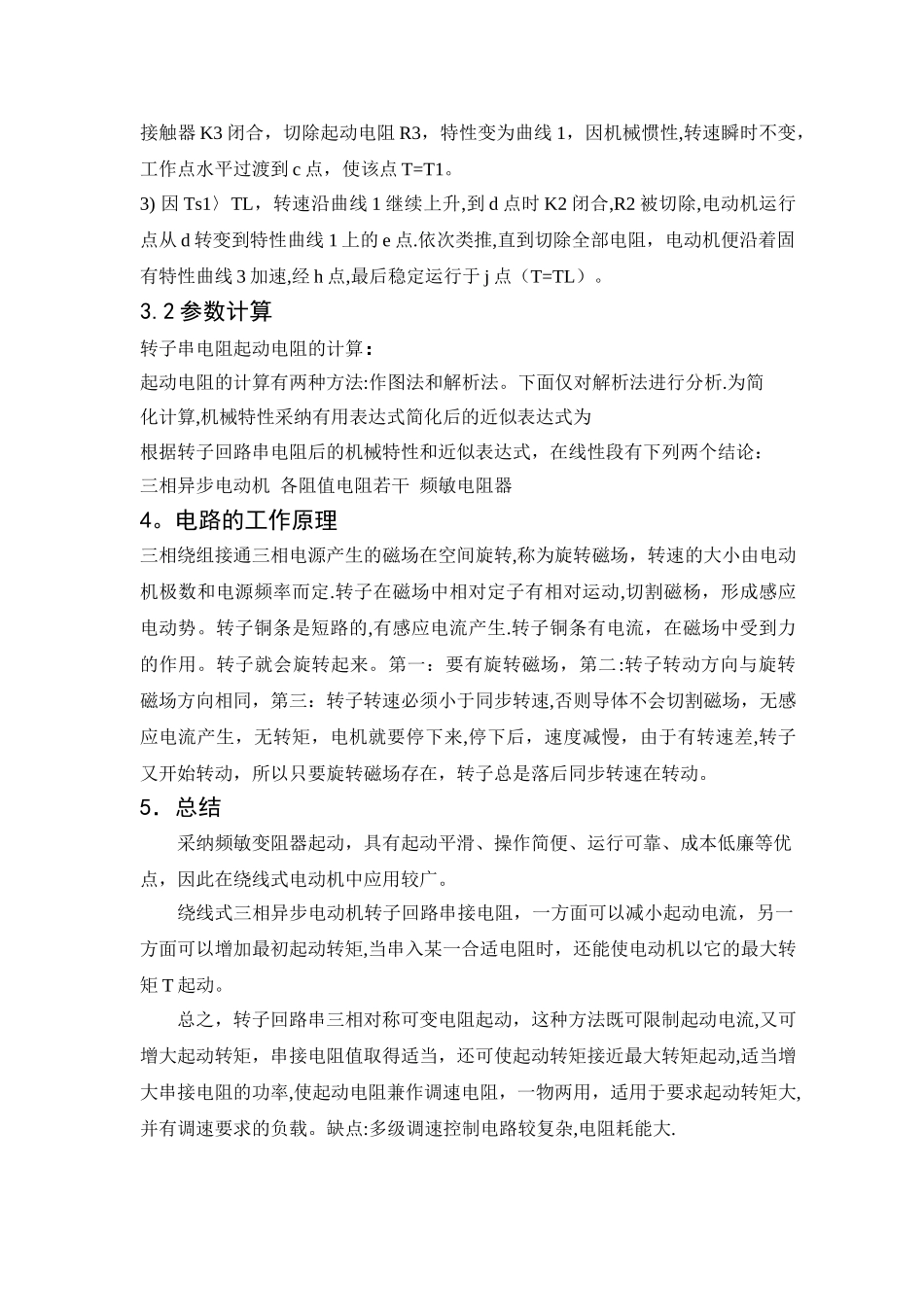

前言绕线式三相异步电动机，转子回路中可以外串三相对称电阻，以增大电动机的启动转矩，启动结束后可以切除外串电阻，电动机的效率不受影响。它可用在重载和频繁启动的生产机械上.1。设计要求三相绕线式异步电动机的起动控制系统设计,学习和掌握三相异步电动机的启动特性，起动是指电动机从静止状态开始转动起来，直至最后达到稳定运行。对于任何一台电动机,在起动时，都有下列两个基本的指标要求:（1)起动转矩要足够大堵转状态时电动机刚接通电源,转子尚未转动时的工作状态，工作点在特性曲线上的 S 点.这时的转差 s=1，转速 n=0，对应的电磁转矩 T 称为起动转矩。堵转状态说明了电动机的直接起动能力。因为只有在 T〉T〈一般要求 T〉（1。1～1.2）T，电动机才能起动起来。T 大,电动机才能重载起动；T 小,电动机只能轻载，甚至空载起动。所以只有 T≧T 时,电动机才能改变原来的静止状态,拖动生产机械运转。一般要求 T>（1.1～1。2）T.T 越大于 T，起动过程所需要的时间就越短。（2）起动电流不要超过允许范围对三相异步电动机来说，由于起动瞬间 s=1，旋转磁场于转子之间的相对运动速度很大，转子电路的感应电动势及电流都很大，所以起动电流远大于额定电流。在电源容量与电动机的额定功率相比不是足够大时，会引起输电线路上电压的增加，造成供电电压的明显下降，不仅影响了同一供电系统中其他负载的工作，而且会延长电动机本身的起动时间。此外在起动过于频繁时,还会引起电动机过热。在这两种情况下，就必须设法减小起动电流。2.方案设计常见的三相绕线转子异步电动机的起动方法：（1）转子回路串接频敏电阻器起动 对于单纯限制启动电流、增大启动转矩的绕线式异步电机,可采纳转子串频敏变阻器启动。频敏变阻器是由三相铁芯线圈组成，每一相的等效电路与变压器空载运行的等效电路一致.(2)转子串电阻分级起动一方面可以减小起动电流,另一方面可以增加最初起动转矩，当串入某一合适电阻时，还能使电动机以它的最大转矩 T 起动。当然,所串联的电阻超过一定数值后,最初起动转矩反而会减小。由于绕线异步电动机的转子串联合适的电阻，不但可以减少起动电流,而且可以增大起动转矩，因而，要求起动的转矩大或起动频繁的生产机械常用绕线型异步电动机.3。单元电路设计、参数计算和器件选择3。1 单元电路设计（1）转子回路串接频敏电阻器起动的电路设计接触器触点 K 断开时，电机转子串入频敏变阻器启动。启动过程结束后，接触器触...
