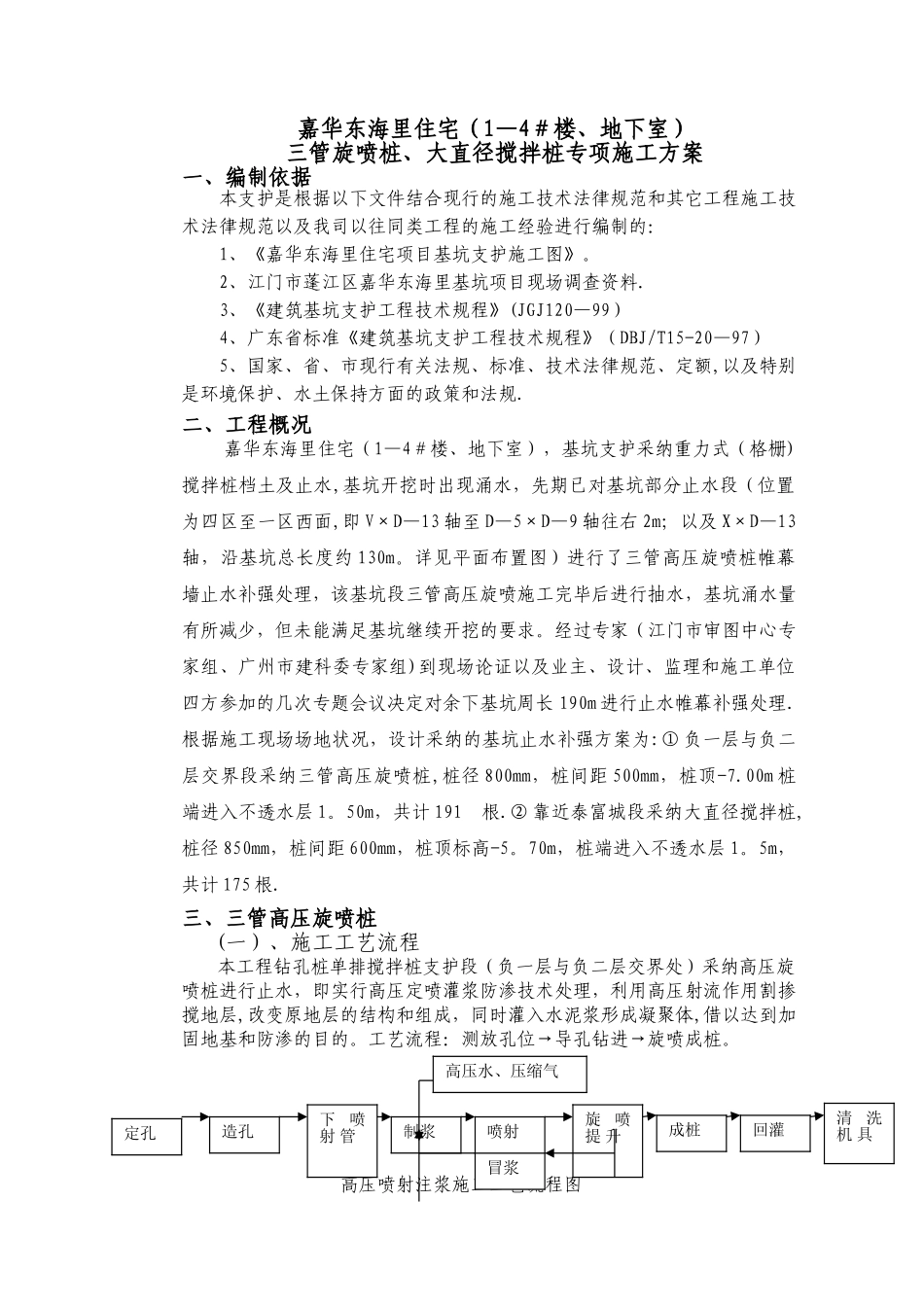

嘉华东海里住宅（1—4＃楼、地下室）三管旋喷桩、大直径搅拌桩专项施工方案一、编制依据本支护是根据以下文件结合现行的施工技术法律规范和其它工程施工技术法律规范以及我司以往同类工程的施工经验进行编制的：1、《嘉华东海里住宅项目基坑支护施工图》。2、江门市蓬江区嘉华东海里基坑项目现场调查资料.3、《建筑基坑支护工程技术规程》(JGJ120—99）4、广东省标准《建筑基坑支护工程技术规程》（DBJ/T15-20—97）5、国家、省、市现行有关法规、标准、技术法律规范、定额,以及特别是环境保护、水土保持方面的政策和法规.二、工程概况嘉华东海里住宅（1—4＃楼、地下室），基坑支护采纳重力式（格栅)搅拌桩档土及止水,基坑开挖时出现涌水，先期已对基坑部分止水段（位置为四区至一区西面,即 V×D—13 轴至 D—5×D—9 轴往右 2m；以及 X×D—13轴，沿基坑总长度约 130m。详见平面布置图）进行了三管高压旋喷桩帷幕墙止水补强处理，该基坑段三管高压旋喷施工完毕后进行抽水，基坑涌水量有所减少，但未能满足基坑继续开挖的要求。经过专家（江门市审图中心专家组、广州市建科委专家组)到现场论证以及业主、设计、监理和施工单位四方参加的几次专题会议决定对余下基坑周长 190m 进行止水帷幕补强处理.根据施工现场场地状况，设计采纳的基坑止水补强方案为:① 负一层与负二层交界段采纳三管高压旋喷桩,桩径 800mm，桩间距 500mm，桩顶-7.00m 桩端进入不透水层 1。50m，共计 191 根.② 靠近泰富城段采纳大直径搅拌桩,桩径 850mm，桩间距 600mm，桩顶标高-5。70m，桩端进入不透水层 1。5m，共计 175 根.三、三管高压旋喷桩(一）、施工工艺流程本工程钻孔桩单排搅拌桩支护段（负一层与负二层交界处）采纳高压旋喷桩进行止水，即实行高压定喷灌浆防渗技术处理，利用高压射流作用割掺搅地层,改变原地层的结构和组成，同时灌入水泥浆形成凝聚体,借以达到加固地基和防渗的目的。工艺流程：测放孔位→导孔钻进→旋喷成桩。高压喷射注浆施工工艺流程图定孔造孔下喷射 管制浆喷射旋喷提 升成桩回灌清洗机 具冒浆高压水、压缩气1、测放孔位：按设计要求进行，在确定孔位时,应由相关单位的技术人员共同参加确定,为保证孔位的准确性,桩位必须打入木桩或竹片尖作标记.2、导孔钻进：导孔采纳 XY—1 钻机钻进成孔，使钻头中心对准孔中心，孔位偏差不大于 40mm，调整钻机水平度及钻杆垂直度，保证孔斜率不大于0。5％,终孔后校量钻具，孔深...
