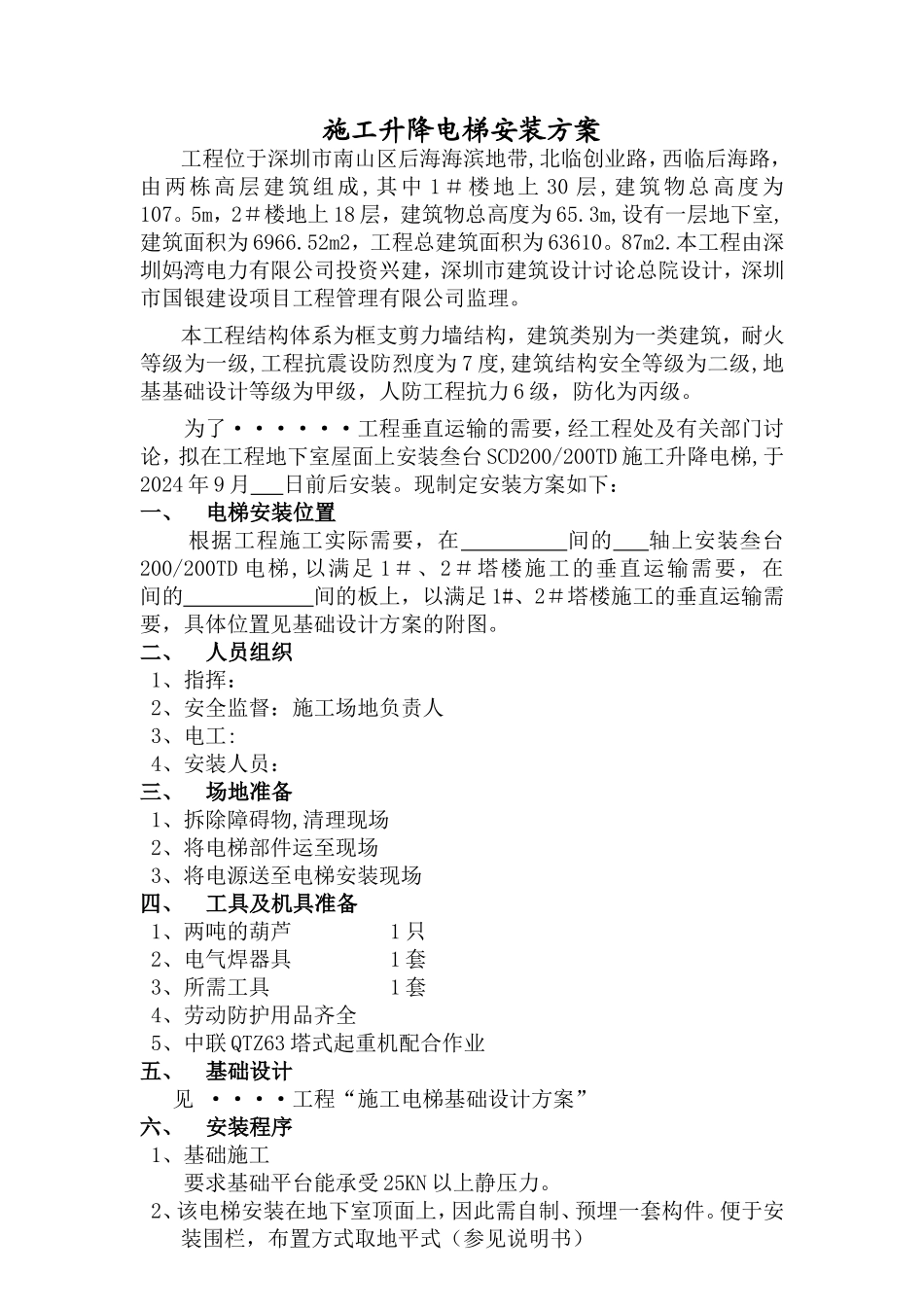

施工升降电梯安装方案工程位于深圳市南山区后海海滨地带,北临创业路,西临后海路,由两栋高层建筑组成 ,其中 1#楼地上 30 层,建筑物总高度为107。5m,2#楼地上 18 层,建筑物总高度为 65.3m,设有一层地下室,建筑面积为 6966.52m2,工程总建筑面积为 63610。87m2.本工程由深圳妈湾电力有限公司投资兴建,深圳市建筑设计讨论总院设计,深圳市国银建设项目工程管理有限公司监理。本工程结构体系为框支剪力墙结构,建筑类别为一类建筑,耐火等级为一级,工程抗震设防烈度为 7 度,建筑结构安全等级为二级,地基基础设计等级为甲级,人防工程抗力 6 级,防化为丙级。为了······工程垂直运输的需要,经工程处及有关部门讨论,拟在工程地下室屋面上安装叁台 SCD200/200TD 施工升降电梯,于2024 年 9 月 日前后安装。现制定安装方案如下:一、电梯安装位置 根据工程施工实际需要,在 间的 轴上安装叁台200/200TD 电梯,以满足 1#、2#塔楼施工的垂直运输需要,在 间的 间的板上,以满足 1#、2#塔楼施工的垂直运输需要,具体位置见基础设计方案的附图。二、人员组织 1、指挥: 2、安全监督:施工场地负责人 3、电工: 4、安装人员: 三、场地准备 1、拆除障碍物,清理现场 2、将电梯部件运至现场 3、将电源送至电梯安装现场四、工具及机具准备 1、两吨的葫芦 1 只 2、电气焊器具 1 套 3、所需工具 1 套 4、劳动防护用品齐全 5、中联 QTZ63 塔式起重机配合作业五、基础设计见 ····工程“施工电梯基础设计方案”六、安装程序 1、基础施工 要求基础平台能承受 25KN 以上静压力。 2、该电梯安装在地下室顶面上,因此需自制、预埋一套构件。便于安装围栏,布置方式取地平式(参见说明书) 3、将防护栏杆基础构架吊放在基础上,用水平仪校正导轨架接口,并填实构架与基础的空隙,然后拧紧地脚螺栓。同塔吊吊装基础标准件 I、II 放在基础构架接口上,拧紧联接螺栓。 4、在地下室顶面上吊装吊笼,塔吊配合其就位后,即可拼装自制的构架,安装围栏(侧墙板、门、门框),使活动门上下开启灵活。 用塔吊逐节安装标准节,在每次标准节安装前。应分别在标准节插口清除杂物,并涂抹少量黄油,在每加节 10 米后,应检查导轨架的垂直度≤1‰,一旦发现超差及时用斜支撑加以校正。塔吊起吊电梯标准节每次不超过 4 节节架。 5、标准节加到 9 米时,必须加设附着支撑架,一端与标准节固定,一端与过道...
