上海某某雨污水管道施工设计方案VIP专享

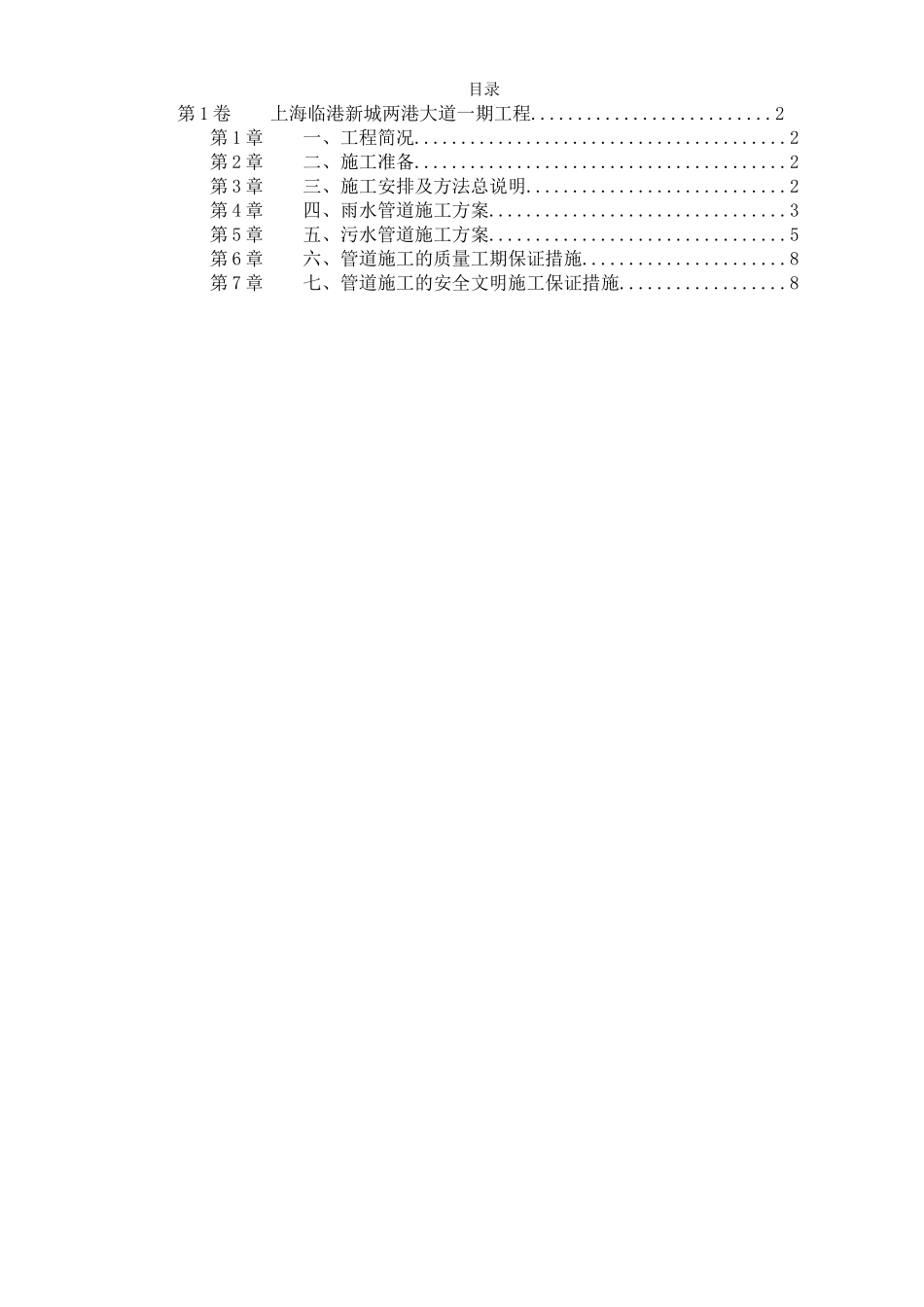

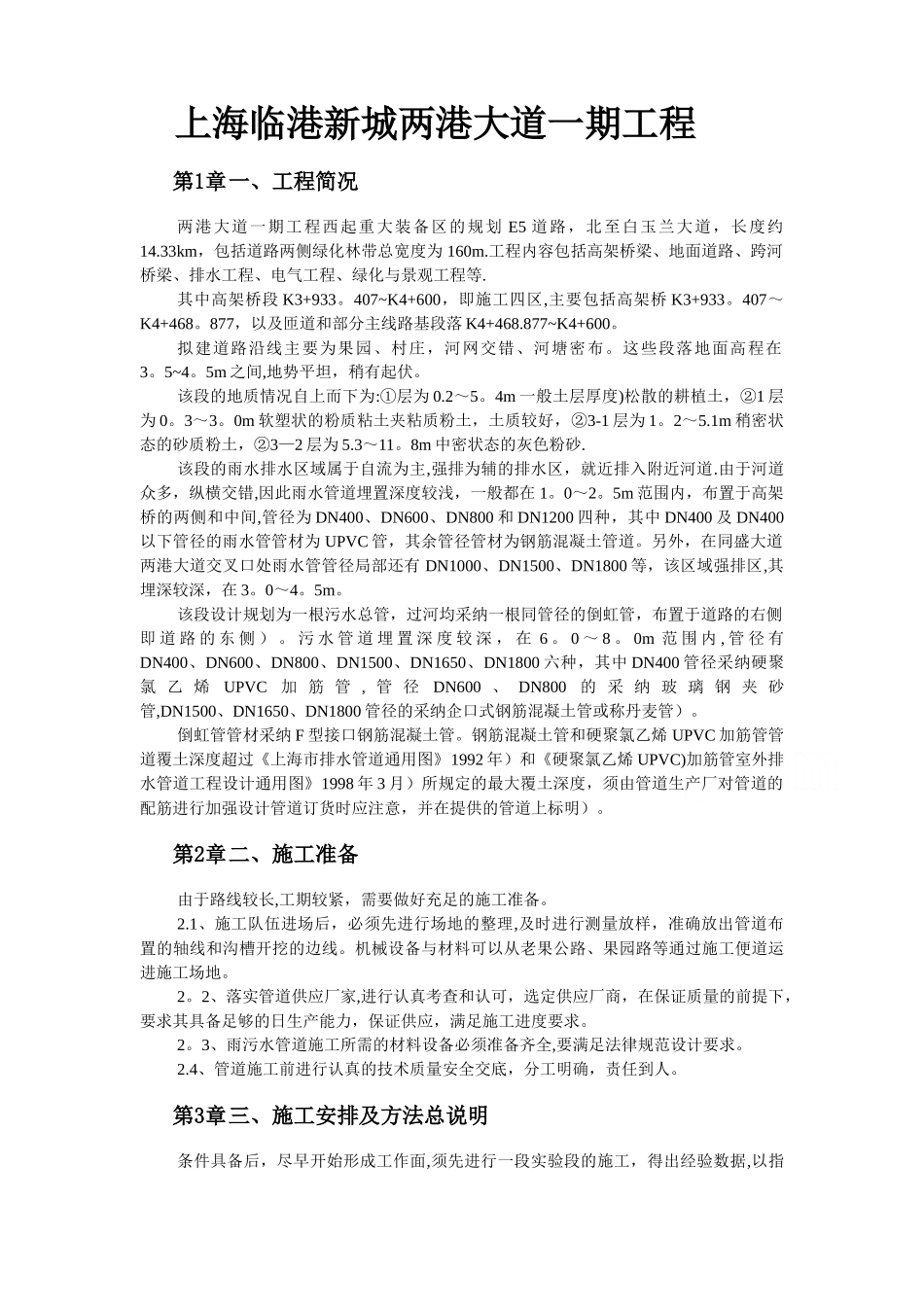

目录第 1 卷上海临港新城两港大道一期工程..........................2第 1 章一、工程简况........................................2第 2 章二、施工准备........................................2第 3 章三、施工安排及方法总说明............................2第 4 章四、雨水管道施工方案................................3第 5 章五、污水管道施工方案................................5第 6 章六、管道施工的质量工期保证措施......................8第 7 章七、管道施工的安全文明施工保证措施..................8上海临港新城两港大道一期工程第1章一、工程简况两港大道一期工程西起重大装备区的规划 E5 道路，北至白玉兰大道，长度约14.33km，包括道路两侧绿化林带总宽度为 160m.工程内容包括高架桥梁、地面道路、跨河桥梁、排水工程、电气工程、绿化与景观工程等.其中高架桥段 K3+933。407~K4+600，即施工四区,主要包括高架桥 K3+933。407～K4+468。877，以及匝道和部分主线路基段落 K4+468.877~K4+600。拟建道路沿线主要为果园、村庄，河网交错、河塘密布。这些段落地面高程在3。5~4。5m 之间,地势平坦，稍有起伏。该段的地质情况自上而下为:①层为 0.2～5。4m 一般土层厚度)松散的耕植土，②1 层为 0。3～3。0m 软塑状的粉质粘土夹粘质粉土，土质较好，②3-1 层为 1。2～5.1m 稍密状态的砂质粉土，②3—2 层为 5.3～11。8m 中密状态的灰色粉砂.该段的雨水排水区域属于自流为主,强排为辅的排水区，就近排入附近河道.由于河道众多，纵横交错,因此雨水管道埋置深度较浅，一般都在 1。0～2。5m 范围内，布置于高架桥的两侧和中间,管径为 DN400、DN600、DN800 和 DN1200 四种，其中 DN400 及 DN400以下管径的雨水管管材为 UPVC 管，其余管径管材为钢筋混凝土管道。另外，在同盛大道两港大道交叉口处雨水管管径局部还有 DN1000、DN1500、DN1800 等，该区域强排区,其埋深较深，在 3。0～4。5m。该段设计规划为一根污水总管，过河均采纳一根同管径的倒虹管，布置于道路的右侧即 道 路 的 东 侧 ） 。 污 水 管 道 埋 置 深 度 较 深 ， 在 6 。 0 ～ 8 。 0m 范 围 内 , 管 径 有DN400、DN600、DN800、DN1500、DN1650、DN1800 六种，其中 DN400 管径采纳硬聚氯 乙 烯UPVC加 筋 管 , 管 径DN600 、 DN800的 采 纳 玻 璃 钢 夹 砂管,DN1...
