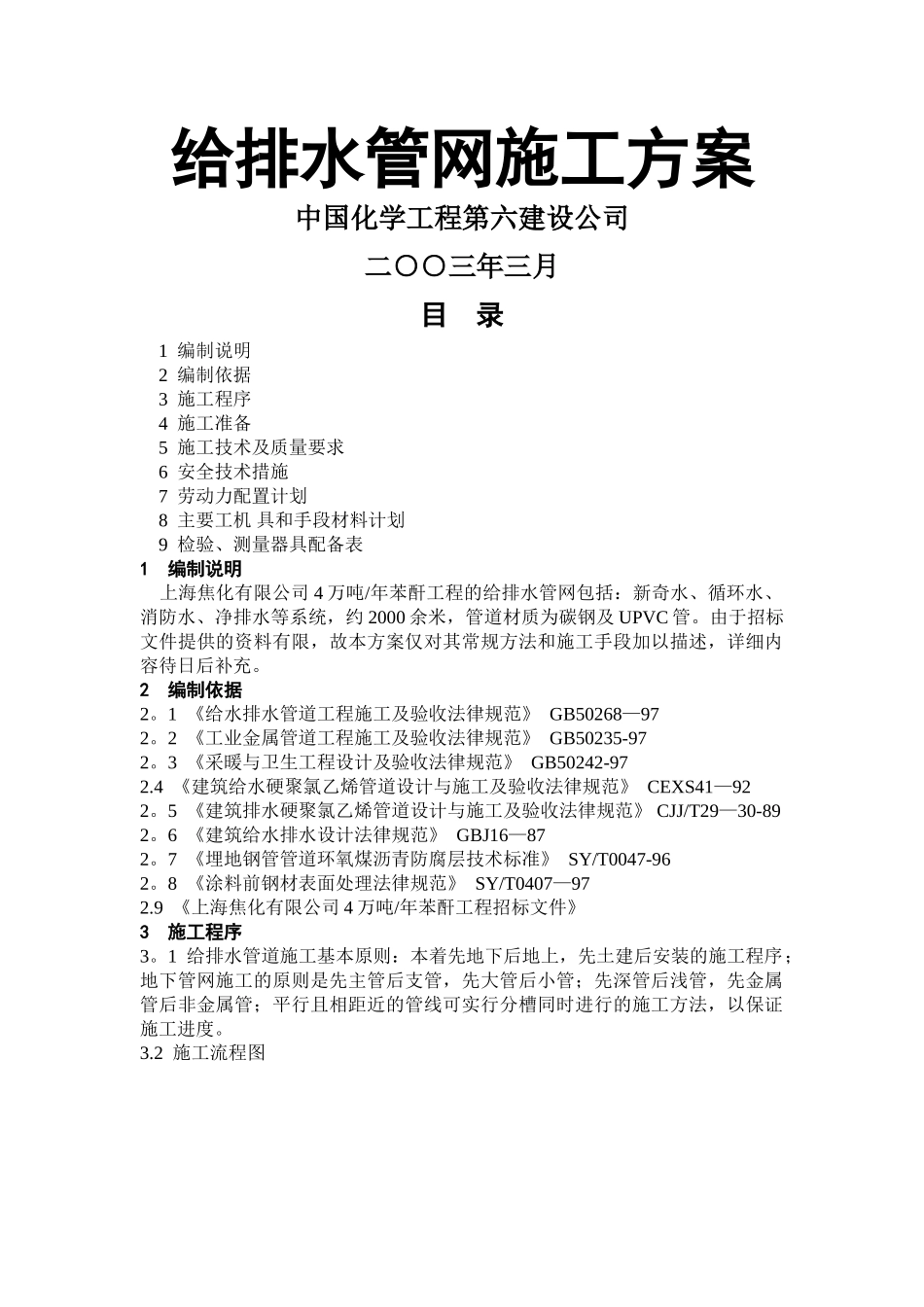

给排水管网施工方案中国化学工程第六建设公司二○○三年三月目 录 1 编制说明 2 编制依据 3 施工程序 4 施工准备 5 施工技术及质量要求 6 安全技术措施 7 劳动力配置计划 8 主要工机 具和手段材料计划 9 检验、测量器具配备表1 编制说明 上海焦化有限公司 4 万吨/年苯酐工程的给排水管网包括：新奇水、循环水、消防水、净排水等系统，约 2000 余米，管道材质为碳钢及 UPVC 管。由于招标文件提供的资料有限，故本方案仅对其常规方法和施工手段加以描述，详细内容待日后补充。2 编制依据2。1 《给水排水管道工程施工及验收法律规范》 GB50268—972。2 《工业金属管道工程施工及验收法律规范》 GB50235-972。3 《采暖与卫生工程设计及验收法律规范》 GB50242-972.4 《建筑给水硬聚氯乙烯管道设计与施工及验收法律规范》 CEXS41—922。5 《建筑排水硬聚氯乙烯管道设计与施工及验收法律规范》 CJJ/T29—30-892。6 《建筑给水排水设计法律规范》 GBJ16—872。7 《埋地钢管管道环氧煤沥青防腐层技术标准》 SY/T0047-962。8 《涂料前钢材表面处理法律规范》 SY/T0407—972.9 《上海焦化有限公司 4 万吨/年苯酐工程招标文件》3 施工程序3。1 给排水管道施工基本原则：本着先地下后地上，先土建后安装的施工程序；地下管网施工的原则是先主管后支管，先大管后小管；先深管后浅管，先金属管后非金属管；平行且相距近的管线可实行分槽同时进行的施工方法，以保证施工进度。3.2 施工流程图4 施工准备4.1 地下管网工程属于隐蔽工程，要求在质量上、施工组织上进行合理的规划和控制，因此工号技术员在认真阅图的基础上编制详尽的施工方案和技术交底,并要求所有参加施工的员工了解地下管网施工中的关键点和难点。4.2 地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，尤其是相距交叉的管道应在交叉部位标注出高程和管径，在施工中应反复测量核实避开出现管线交叉相撞的情况.4。3 施工现场的水、电、气道路具备安装条件，各种安全、防护措施齐全并到位，同时应准备好风、雨、雪等恶劣天气条件下施工措施用料，将施工中的困难充分考虑到.4。4 根据施工组织的要求，合理的组织各种材料进场，尽量减少占用场地，同时又能保证工程进度所需的各种材料，做好计划工作。5 施工技术及质量要求5。1 施工测量5.1.1 施工前...
