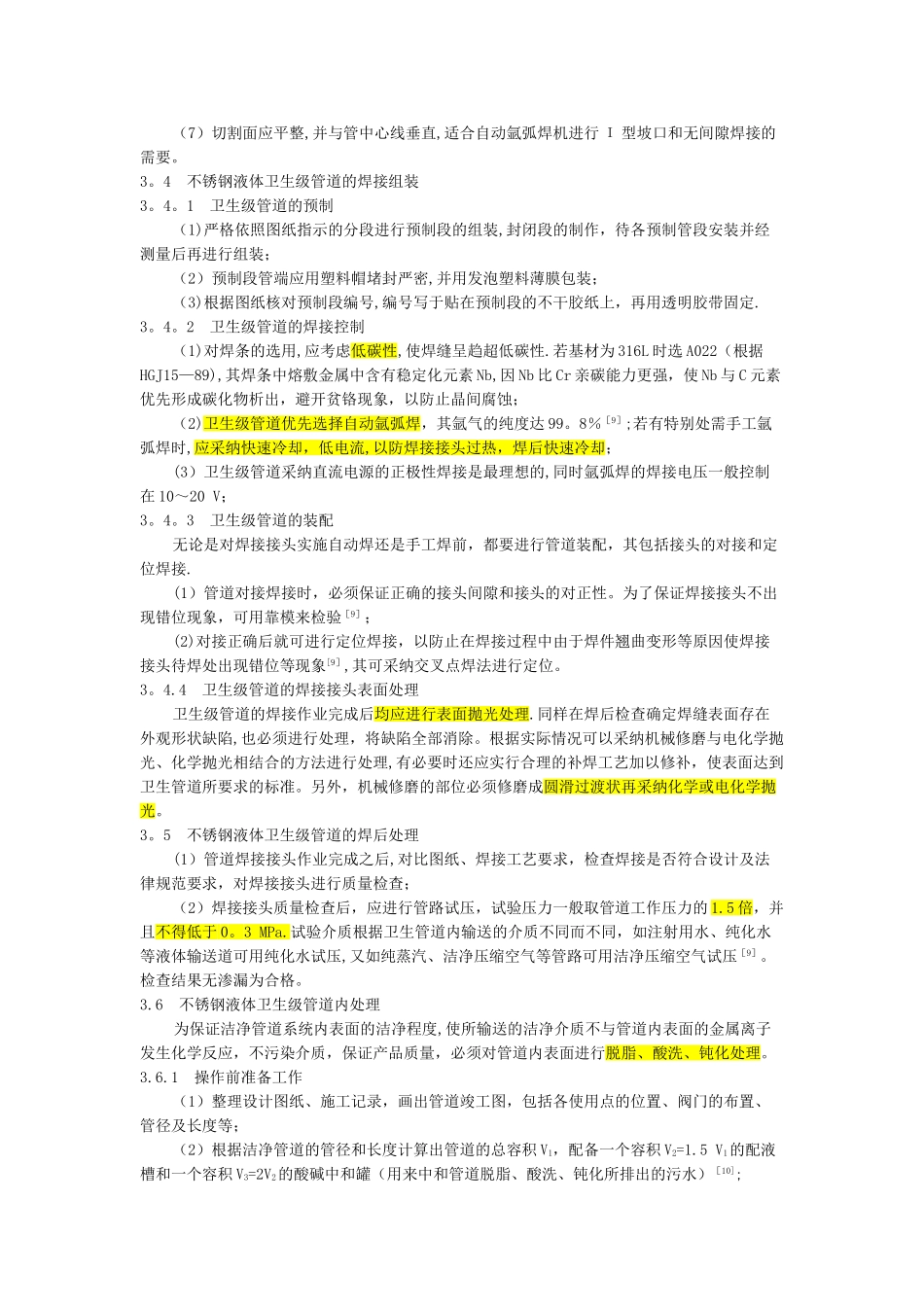

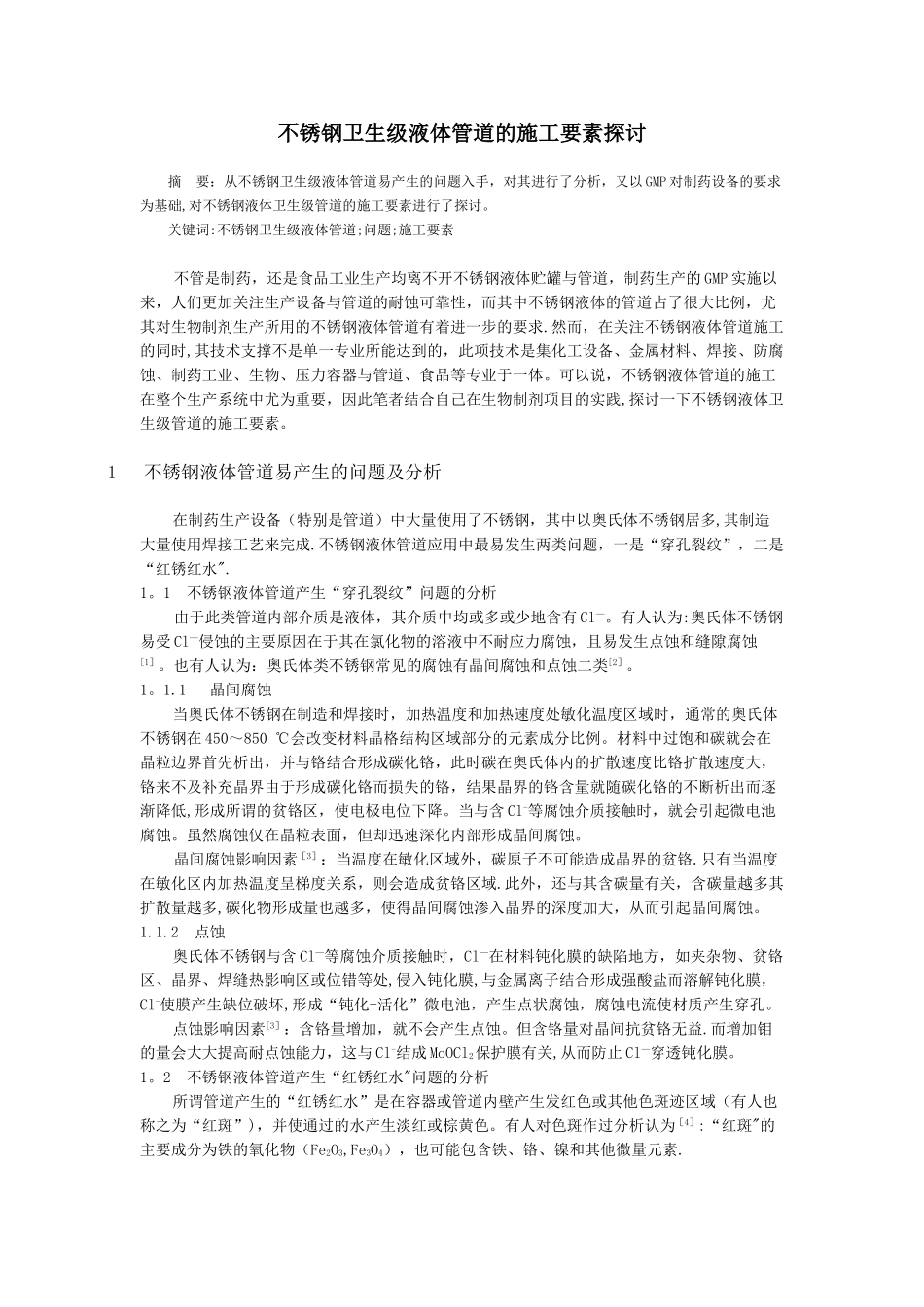

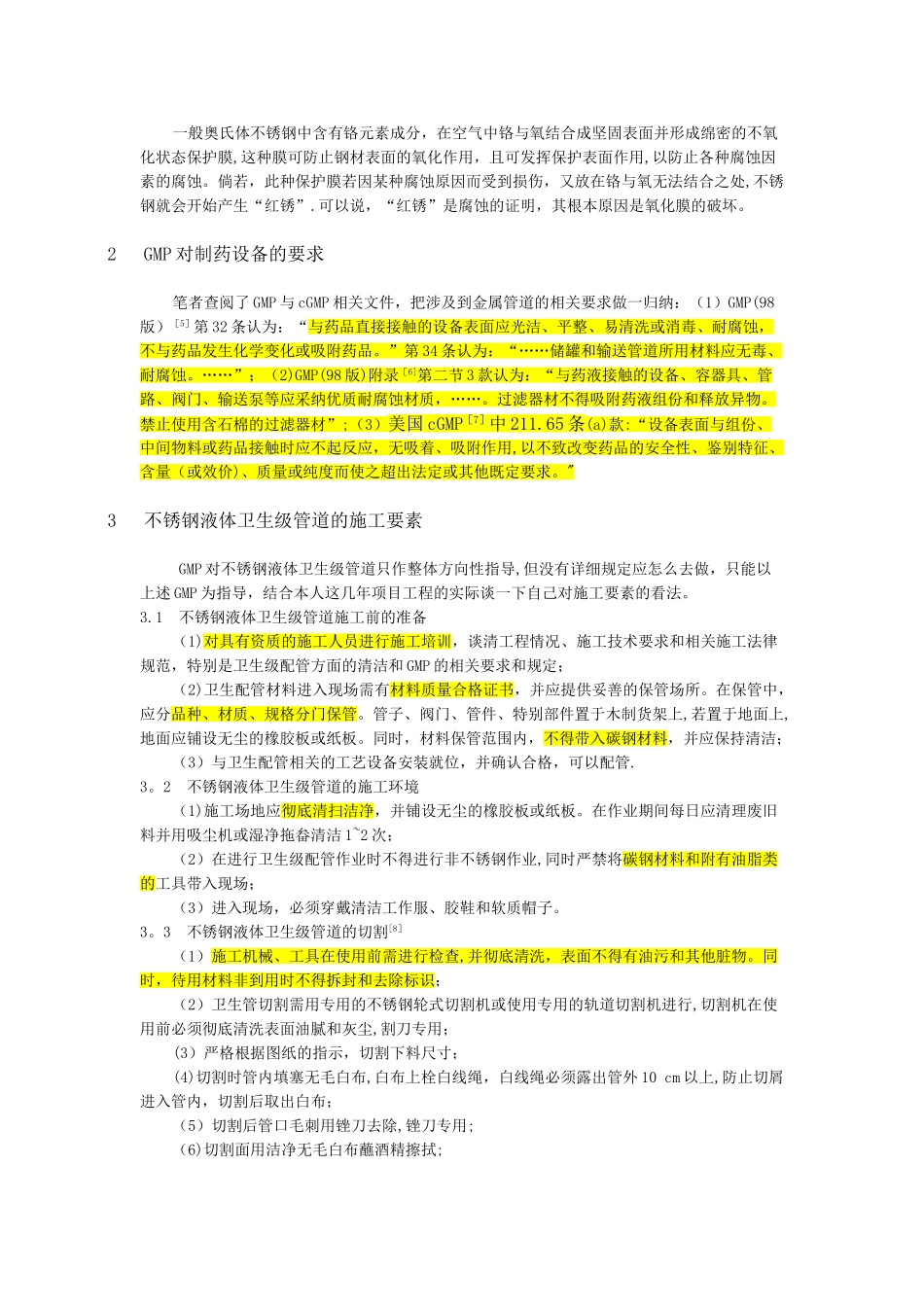

不锈钢卫生级液体管道的施工要素探讨 摘 要：从不锈钢卫生级液体管道易产生的问题入手，对其进行了分析，又以 GMP 对制药设备的要求为基础,对不锈钢液体卫生级管道的施工要素进行了探讨。关键词:不锈钢卫生级液体管道;问题;施工要素 不管是制药，还是食品工业生产均离不开不锈钢液体贮罐与管道，制药生产的 GMP 实施以来，人们更加关注生产设备与管道的耐蚀可靠性，而其中不锈钢液体的管道占了很大比例，尤其对生物制剂生产所用的不锈钢液体管道有着进一步的要求.然而，在关注不锈钢液体管道施工的同时,其技术支撑不是单一专业所能达到的，此项技术是集化工设备、金属材料、焊接、防腐蚀、制药工业、生物、压力容器与管道、食品等专业于一体。可以说，不锈钢液体管道的施工在整个生产系统中尤为重要，因此笔者结合自己在生物制剂项目的实践,探讨一下不锈钢液体卫生级管道的施工要素。 1 不锈钢液体管道易产生的问题及分析 在制药生产设备（特别是管道）中大量使用了不锈钢，其中以奥氏体不锈钢居多,其制造大量使用焊接工艺来完成.不锈钢液体管道应用中最易发生两类问题，一是“穿孔裂纹”，二是“红锈红水".1。1 不锈钢液体管道产生“穿孔裂纹”问题的分析由于此类管道内部介质是液体，其介质中均或多或少地含有 Cl—。有人认为:奥氏体不锈钢易受 Cl—侵蚀的主要原因在于其在氯化物的溶液中不耐应力腐蚀，且易发生点蚀和缝隙腐蚀[1］。也有人认为：奥氏体类不锈钢常见的腐蚀有晶间腐蚀和点蚀二类[2］。1。1.1 晶间腐蚀当奥氏体不锈钢在制造和焊接时，加热温度和加热速度处敏化温度区域时，通常的奥氏体不锈钢在 450～850 ℃会改变材料晶格结构区域部分的元素成分比例。材料中过饱和碳就会在晶粒边界首先析出，并与铬结合形成碳化铬，此时碳在奥氏体内的扩散速度比铬扩散速度大，铬来不及补充晶界由于形成碳化铬而损失的铬，结果晶界的铬含量就随碳化铬的不断析出而逐渐降低,形成所谓的贫铬区，使电极电位下降。当与含 Cl-等腐蚀介质接触时，就会引起微电池腐蚀。虽然腐蚀仅在晶粒表面，但却迅速深化内部形成晶间腐蚀。晶间腐蚀影响因素［3］：当温度在敏化区域外，碳原子不可能造成晶界的贫铬.只有当温度在敏化区内加热温度呈梯度关系，则会造成贫铬区域.此外，还与其含碳量有关，含碳量越多其扩散量越多,碳化物形成量也越多，使得晶间腐蚀渗入晶界的深度加大，从而引起晶间腐蚀。1.1.2 点蚀奥氏体不锈钢与含 Cl—等腐蚀介质接...
