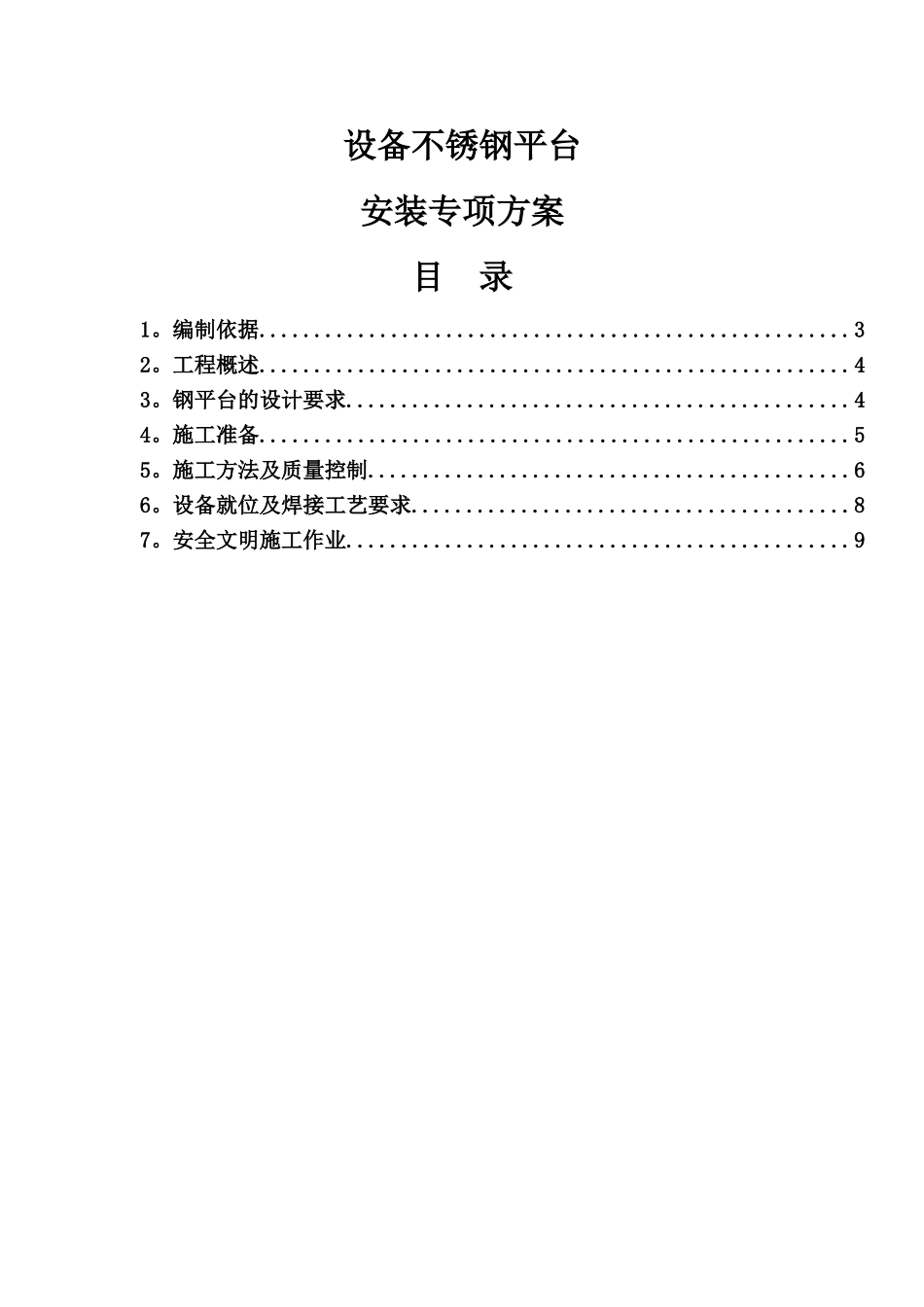

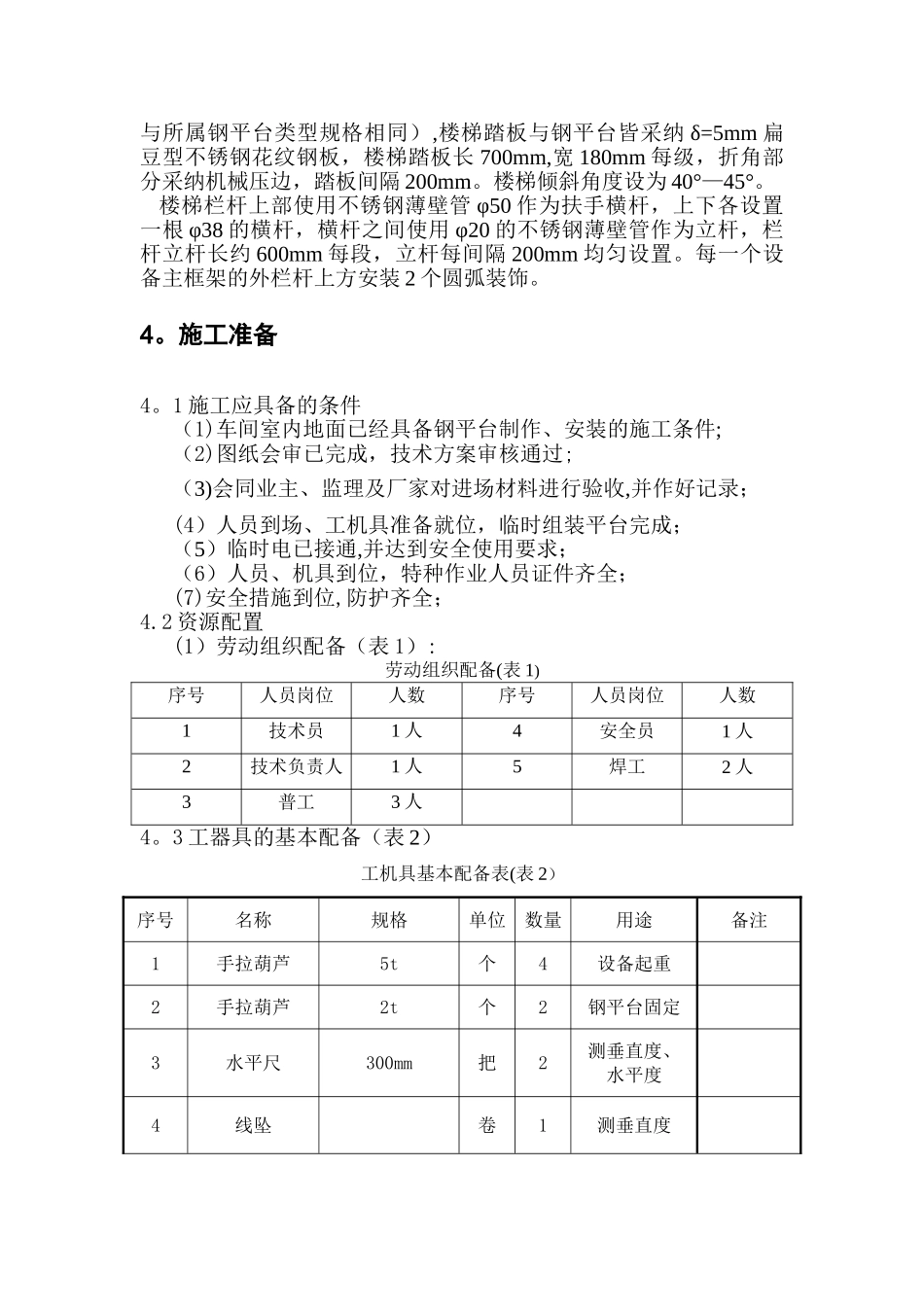

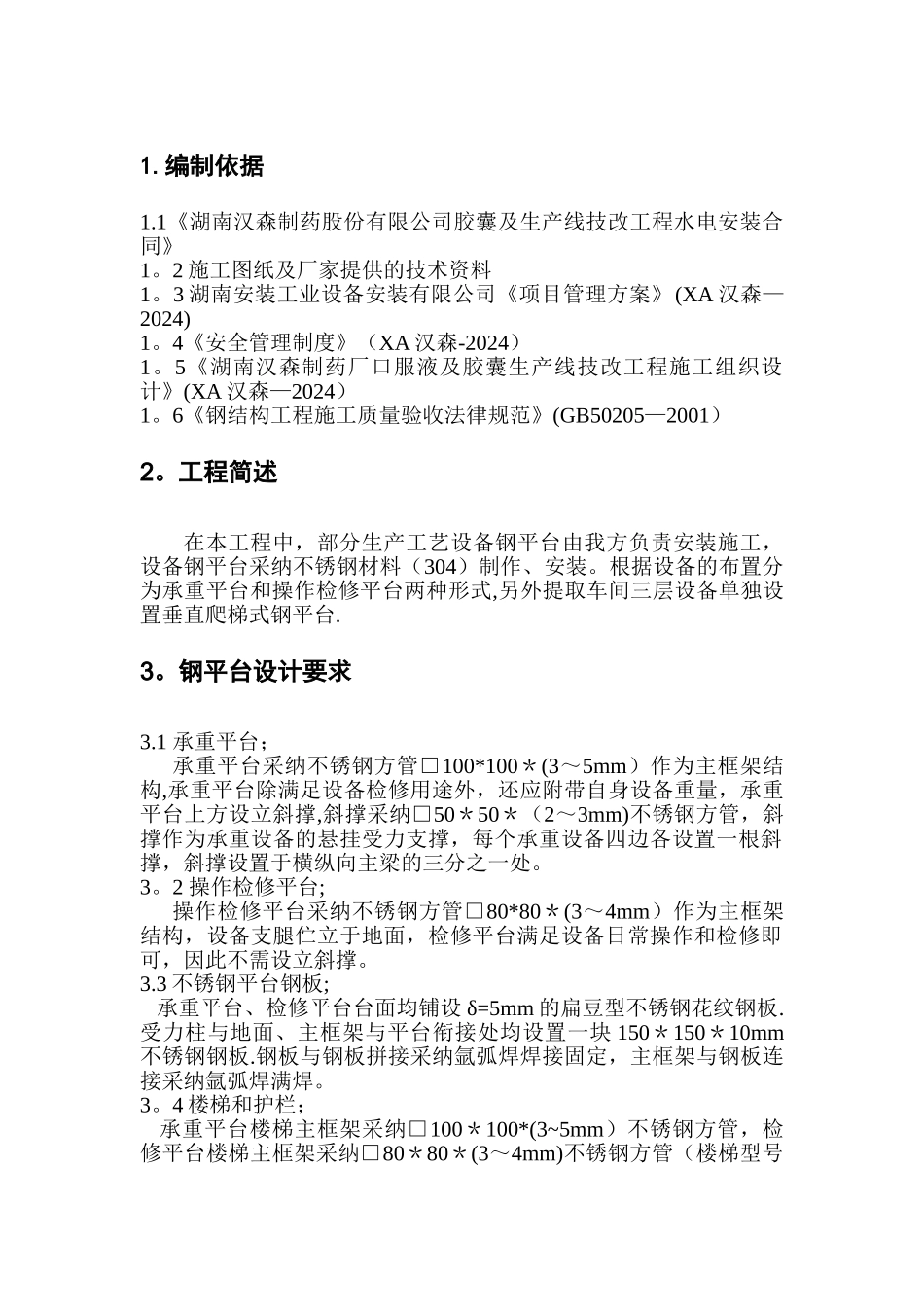

设备不锈钢平台安装专项方案目 录1。编制依据......................................................32。工程概述......................................................43。钢平台的设计要求..............................................44。施工准备......................................................55。施工方法及质量控制............................................66。设备就位及焊接工艺要求........................................87。安全文明施工作业..............................................91.编制依据1.1《湖南汉森制药股份有限公司胶囊及生产线技改工程水电安装合同》1。2 施工图纸及厂家提供的技术资料1。3 湖南安装工业设备安装有限公司《项目管理方案》(XA 汉森—2024)1。4《安全管理制度》（XA 汉森-2024）1。5《湖南汉森制药厂口服液及胶囊生产线技改工程施工组织设计》(XA 汉森—2024）1。6《钢结构工程施工质量验收法律规范》(GB50205—2001）2。工程简述在本工程中，部分生产工艺设备钢平台由我方负责安装施工，设备钢平台采纳不锈钢材料（304）制作、安装。根据设备的布置分为承重平台和操作检修平台两种形式,另外提取车间三层设备单独设置垂直爬梯式钢平台. 3。钢平台设计要求 3.1 承重平台；承重平台采纳不锈钢方管□100*100＊(3～5mm）作为主框架结构,承重平台除满足设备检修用途外，还应附带自身设备重量，承重平台上方设立斜撑,斜撑采纳□50＊50＊（2～3mm)不锈钢方管，斜撑作为承重设备的悬挂受力支撑，每个承重设备四边各设置一根斜撑，斜撑设置于横纵向主梁的三分之一处。3。2 操作检修平台;操作检修平台采纳不锈钢方管□80*80＊(3～4mm）作为主框架结构，设备支腿伫立于地面，检修平台满足设备日常操作和检修即可，因此不需设立斜撑。3.3 不锈钢平台钢板; 承重平台、检修平台台面均铺设 δ=5mm 的扁豆型不锈钢花纹钢板.受力柱与地面、主框架与平台衔接处均设置一块 150＊150＊10mm不锈钢钢板.钢板与钢板拼接采纳氩弧焊焊接固定，主框架与钢板连接采纳氩弧焊满焊。3。4 楼梯和护栏； 承重平台楼梯主框架采纳□100＊100*(3~5mm）不锈钢方管，检修平台楼梯主框架采纳□80＊80＊(3～4mm)不锈钢方管（楼梯型号与所属钢平台类型规格相同）,楼梯踏板与钢平台皆采纳 δ=5mm 扁豆型不锈钢花纹钢板，楼梯踏板长 700mm,宽 180mm 每级，折角部分采纳机械压边，踏板间隔 200mm...
