不锈钢管道施工方案

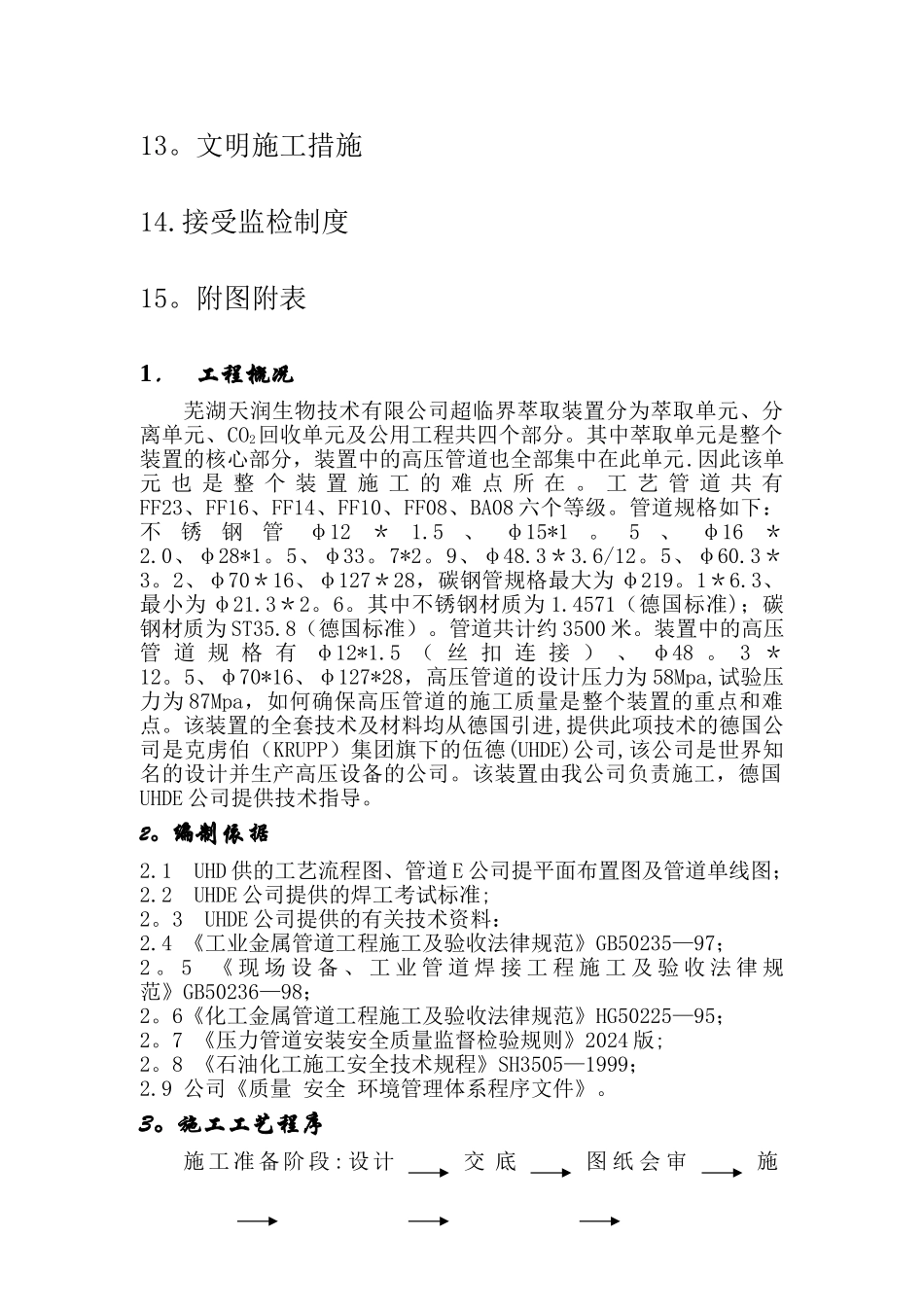

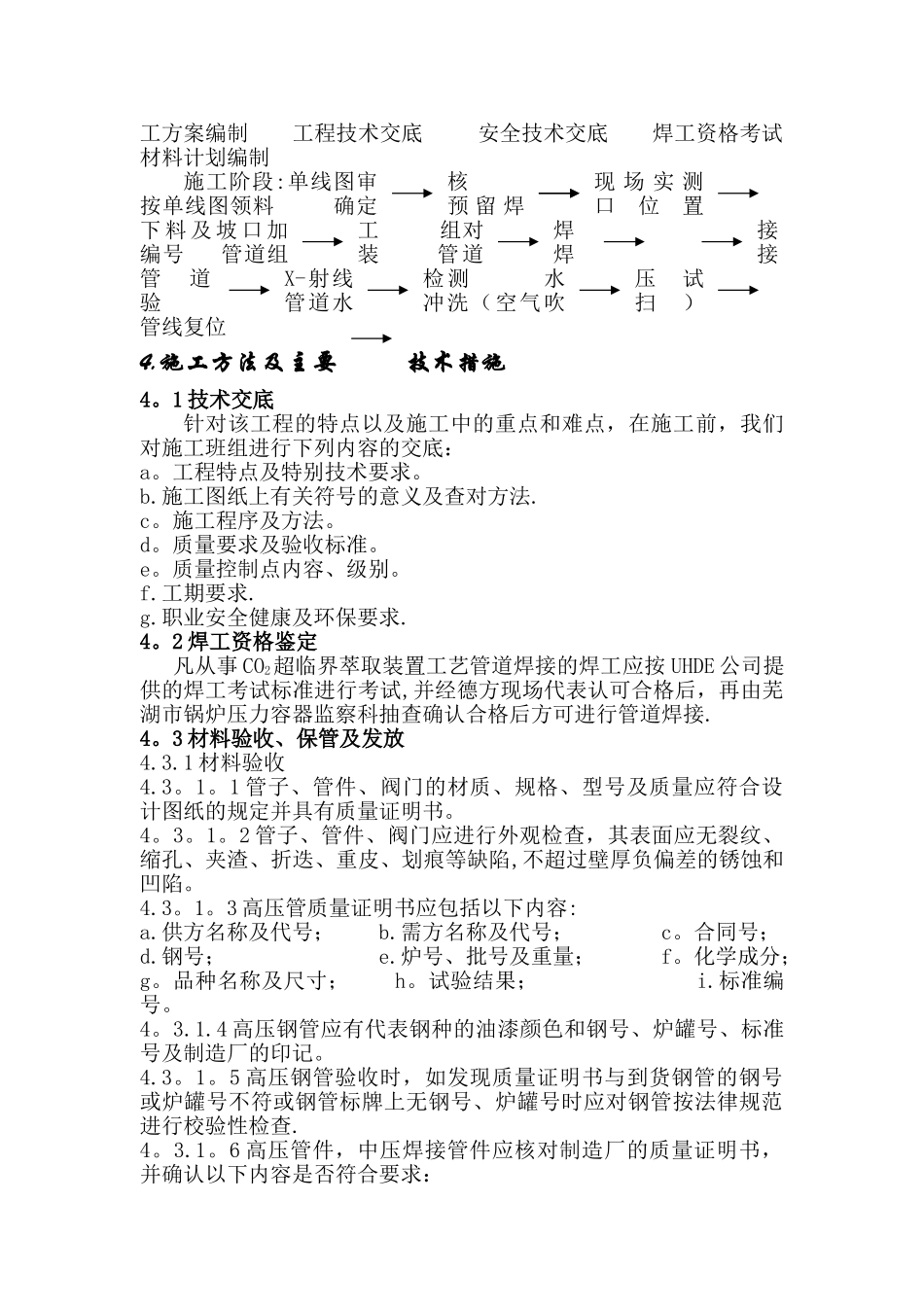

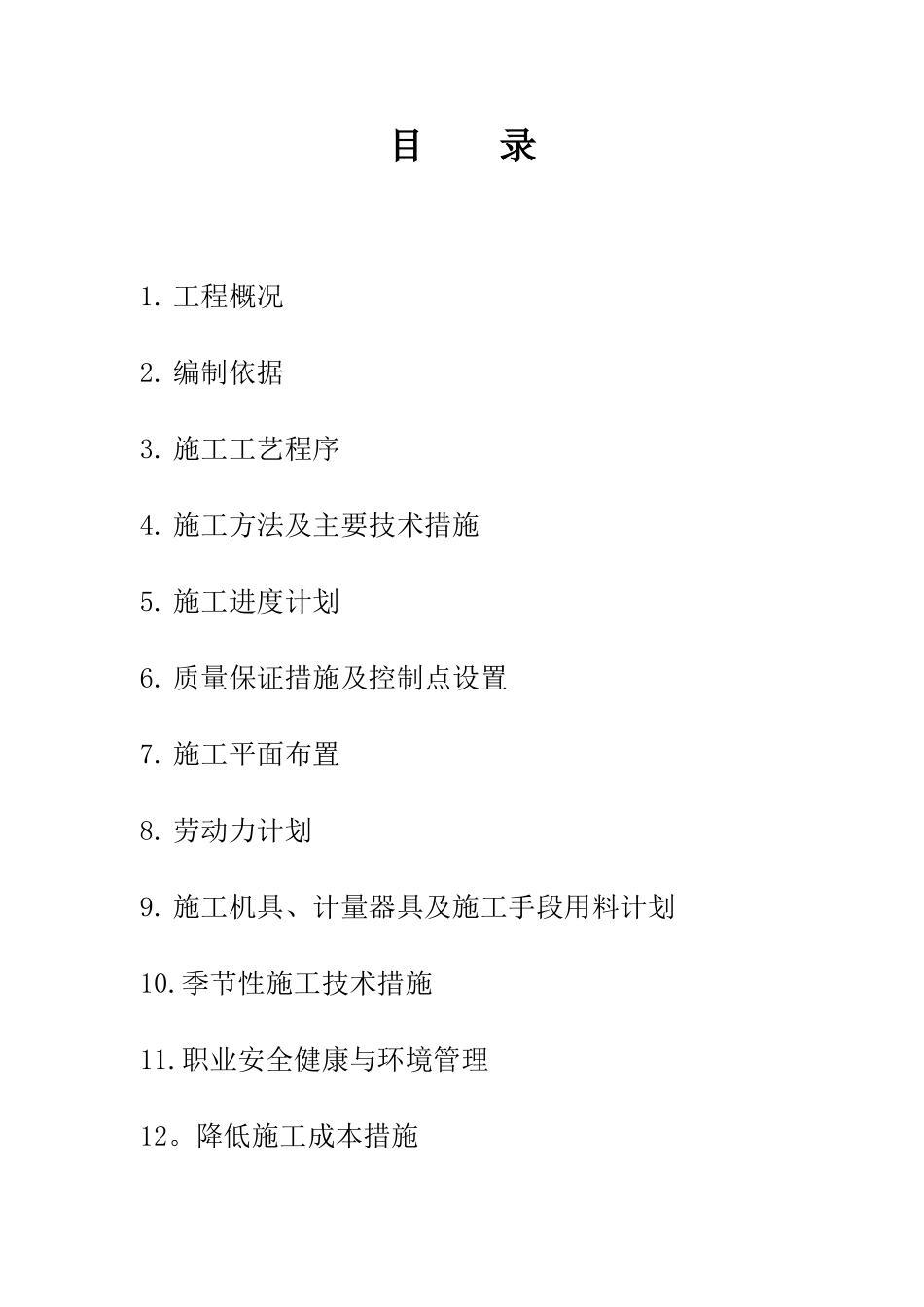

目 录1. 工程概况2. 编制依据3. 施工工艺程序4. 施工方法及主要技术措施5. 施工进度计划6. 质量保证措施及控制点设置7. 施工平面布置8. 劳动力计划9. 施工机具、计量器具及施工手段用料计划10.季节性施工技术措施11.职业安全健康与环境管理12。降低施工成本措施13。文明施工措施14.接受监检制度15。附图附表1． 工程概况芜湖天润生物技术有限公司超临界萃取装置分为萃取单元、分离单元、CO2回收单元及公用工程共四个部分。其中萃取单元是整个装置的核心部分，装置中的高压管道也全部集中在此单元.因此该单元 也 是 整 个 装 置 施 工 的 难 点 所 在 。 工 艺 管 道 共 有FF23、FF16、FF14、FF10、FF08、BA08 六个等级。管道规格如下：不锈钢管φ12＊1.5、φ15*1。5、φ16＊2.0、φ28*1。5、φ33。7*2。9、φ48.3＊3.6/12。5、φ60.3＊3。2、φ70＊16、φ127＊28，碳钢管规格最大为 φ219。1＊6.3、最小为 φ21.3＊2。6。其中不锈钢材质为 1.4571（德国标准)；碳钢材质为 ST35.8（德国标准）。管道共计约 3500 米。装置中的高压管 道 规 格 有 φ12*1.5 （ 丝 扣 连 接 ） 、 φ48 。 3 ＊12。5、φ70*16、φ127*28，高压管道的设计压力为 58Mpa,试验压力为 87Mpa，如何确保高压管道的施工质量是整个装置的重点和难点。该装置的全套技术及材料均从德国引进,提供此项技术的德国公司是克虏伯（KRUPP）集团旗下的伍德(UHDE)公司,该公司是世界知名的设计并生产高压设备的公司。该装置由我公司负责施工，德国UHDE 公司提供技术指导。2。编制依据2.1 UHD 供的工艺流程图、管道 E 公司提平面布置图及管道单线图；2.2 UHDE 公司提供的焊工考试标准;2。3 UHDE 公司提供的有关技术资料：2.4 《工业金属管道工程施工及验收法律规范》GB50235—97；2 。 5 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规范》GB50236—98；2。6《化工金属管道工程施工及验收法律规范》HG50225—95；2。7 《压力管道安装安全质量监督检验规则》2024 版;2。8 《石油化工施工安全技术规程》SH3505—1999；2.9 公司《质量 安全 环境管理体系程序文件》。3。施工工艺程序施 工 准 备 阶 段 : 设 计交 底 图 纸 会 审 施工方案编制 工程技术交底 安全技术交底 焊工资格考试 材料计划编制 施工阶段:单线图审核 现 场 实 测 按单线图领...
