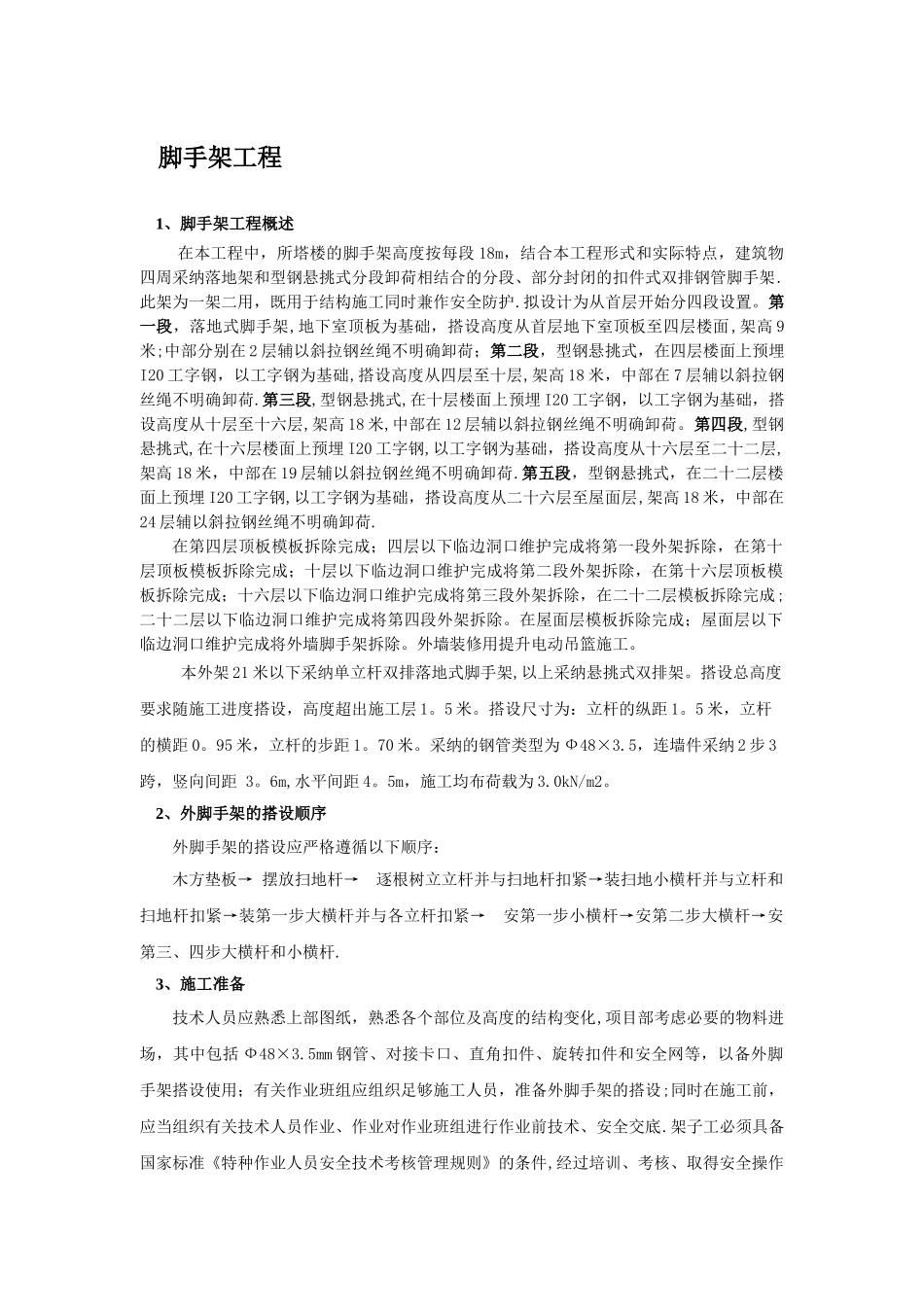

中联·美景苑一期工程外脚手架施工方案编制单位： 日 期： 2024 年 4 月 25 日 脚手架工程1、脚手架工程概述在本工程中，所塔楼的脚手架高度按每段 18m，结合本工程形式和实际特点，建筑物四周采纳落地架和型钢悬挑式分段卸荷相结合的分段、部分封闭的扣件式双排钢管脚手架.此架为一架二用，既用于结构施工同时兼作安全防护.拟设计为从首层开始分四段设置。第一段，落地式脚手架,地下室顶板为基础，搭设高度从首层地下室顶板至四层楼面,架高 9米;中部分别在 2 层辅以斜拉钢丝绳不明确卸荷；第二段，型钢悬挑式，在四层楼面上预埋I20 工字钢，以工字钢为基础,搭设高度从四层至十层,架高 18 米，中部在 7 层辅以斜拉钢丝绳不明确卸荷.第三段,型钢悬挑式,在十层楼面上预埋 I20 工字钢，以工字钢为基础，搭设高度从十层至十六层,架高 18 米,中部在 12 层辅以斜拉钢丝绳不明确卸荷。第四段,型钢悬挑式,在十六层楼面上预埋 I20 工字钢,以工字钢为基础，搭设高度从十六层至二十二层,架高 18 米，中部在 19 层辅以斜拉钢丝绳不明确卸荷.第五段，型钢悬挑式，在二十二层楼面上预埋 I20 工字钢,以工字钢为基础，搭设高度从二十六层至屋面层,架高 18 米，中部在24 层辅以斜拉钢丝绳不明确卸荷.在第四层顶板模板拆除完成；四层以下临边洞口维护完成将第一段外架拆除，在第十层顶板模板拆除完成；十层以下临边洞口维护完成将第二段外架拆除，在第十六层顶板模板拆除完成；十六层以下临边洞口维护完成将第三段外架拆除，在二十二层模板拆除完成;二十二层以下临边洞口维护完成将第四段外架拆除。在屋面层模板拆除完成；屋面层以下临边洞口维护完成将外墙脚手架拆除。外墙装修用提升电动吊篮施工。本外架 21 米以下采纳单立杆双排落地式脚手架,以上采纳悬挑式双排架。搭设总高度要求随施工进度搭设，高度超出施工层 1。5 米。搭设尺寸为：立杆的纵距 1。5 米，立杆的横距 0。95 米，立杆的步距 1。70 米。采纳的钢管类型为 Ф48×3.5，连墙件采纳 2 步 3跨，竖向间距 3。6m,水平间距 4。5m，施工均布荷载为 3.0kN/m2。2、外脚手架的搭设顺序外脚手架的搭设应严格遵循以下顺序：木方垫板→ 摆放扫地杆→ 逐根树立立杆并与扫地杆扣紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→ 安第一步小横杆→安第二步大横杆→安第三、四步大横杆和小横杆.3、施工准备技术人员应熟悉上部图纸，熟...
