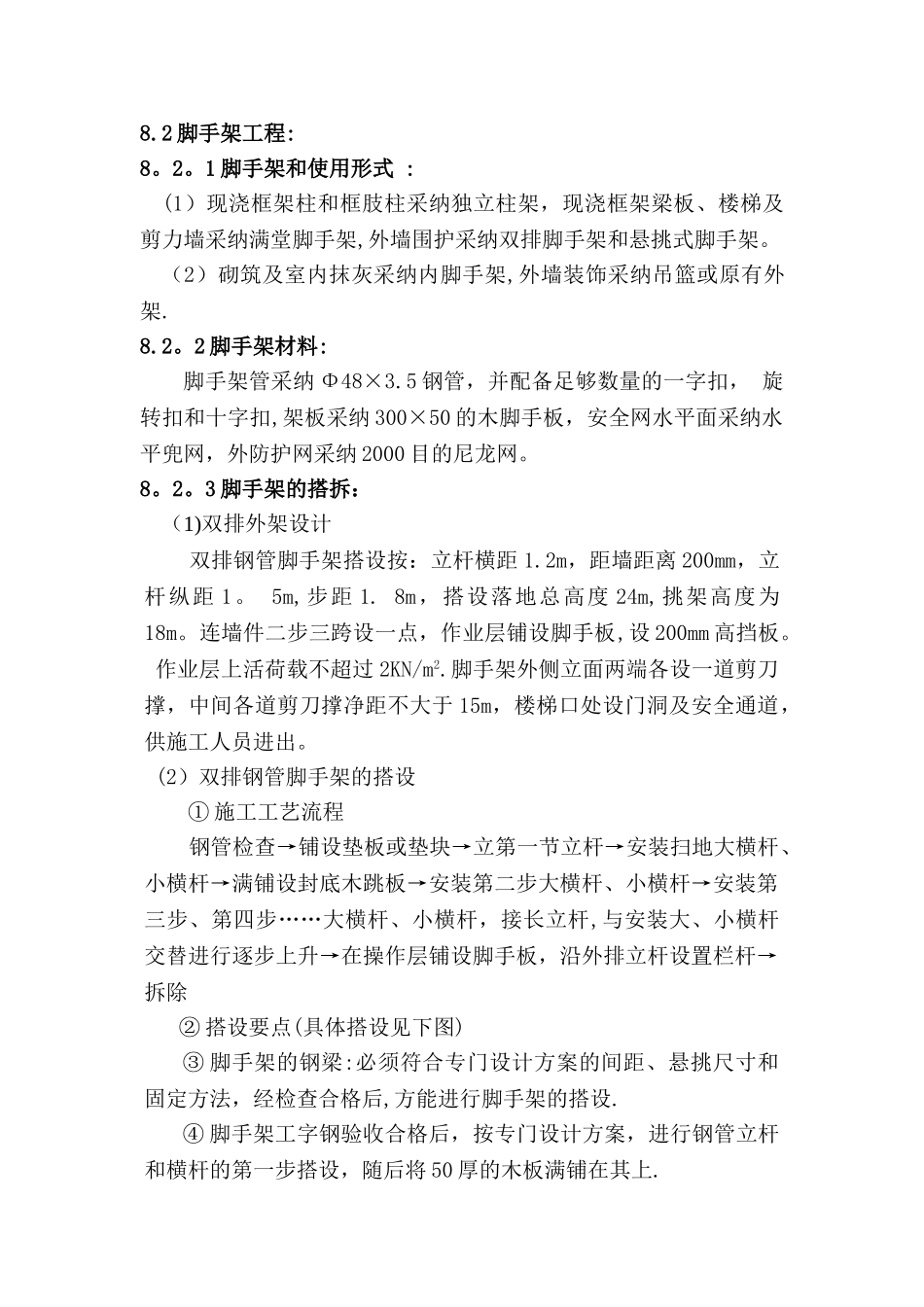

8.2 脚手架工程:8。2。1 脚手架和使用形式 :(1）现浇框架柱和框肢柱采纳独立柱架，现浇框架梁板、楼梯及剪力墙采纳满堂脚手架,外墙围护采纳双排脚手架和悬挑式脚手架。（2）砌筑及室内抹灰采纳内脚手架,外墙装饰采纳吊篮或原有外架.8.2。2 脚手架材料:脚手架管采纳 Φ48×3.5 钢管，并配备足够数量的一字扣， 旋转扣和十字扣,架板采纳 300×50 的木脚手板，安全网水平面采纳水平兜网，外防护网采纳 2000 目的尼龙网。8。2。3 脚手架的搭拆：（1)双排外架设计 双排钢管脚手架搭设按：立杆横距 1.2m，距墙距离 200mm，立杆纵距 1。 5m,步距 1. 8m，搭设落地总高度 24m,挑架高度为18m。连墙件二步三跨设一点，作业层铺设脚手板,设 200mm 高挡板。 作业层上活荷载不超过 2KN/m2.脚手架外侧立面两端各设一道剪刀撑，中间各道剪刀撑净距不大于 15m，楼梯口处设门洞及安全通道，供施工人员进出。(2）双排钢管脚手架的搭设 ① 施工工艺流程 钢管检查→铺设垫板或垫块→立第一节立杆→安装扫地大横杆、小横杆→满铺设封底木跳板→安装第二步大横杆、小横杆→安装第三步、第四步……大横杆、小横杆，接长立杆,与安装大、小横杆交替进行逐步上升→在操作层铺设脚手板，沿外排立杆设置栏杆→拆除② 搭设要点(具体搭设见下图)③ 脚手架的钢梁:必须符合专门设计方案的间距、悬挑尺寸和固定方法，经检查合格后,方能进行脚手架的搭设.④ 脚手架工字钢验收合格后，按专门设计方案，进行钢管立杆和横杆的第一步搭设，随后将 50 厚的木板满铺在其上.⑤ 脚手架的搭设必须配合施工进度,一次搭设高度不超过相邻连墙件以上二步，每搭完一步脚手架，就进行步距、纵距、横距及立杆垂直高度校正。⑥ 立杆搭设时严禁将外径 48mm 与 51mm 的钢管混合使用，脚手架设纵、横向扫地杆，纵向扫地杆距垫板不大于 200mm，，用直角扣件固定在立杆上。 ⑦ 立杆接长采纳对接扣件连接，相邻立杆的对接接头不设置在同一步内，开始搭设立杆时每隔 6 跨设置一根抛撑，直至连墙件安装稳定后,方可拆除，立杆顶端伸出建筑物高度不小于 1.5m。 ⑧ 立杆必须用连墙件与建筑物可靠连接，连墙件布设间距为二步三跨设一点，连墙件采纳钢管，呈水平设置，形成刚性连接，并从底层第一步纵向水平杆处开始设置。 ⑨ 纵向水平杆设置在立杆内侧，长度不小于 3 跨,纵向水平杆接长采纳对接或搭接形式。相邻纵向水平杆接头交错布置， 不设在同步或同跨内，...
