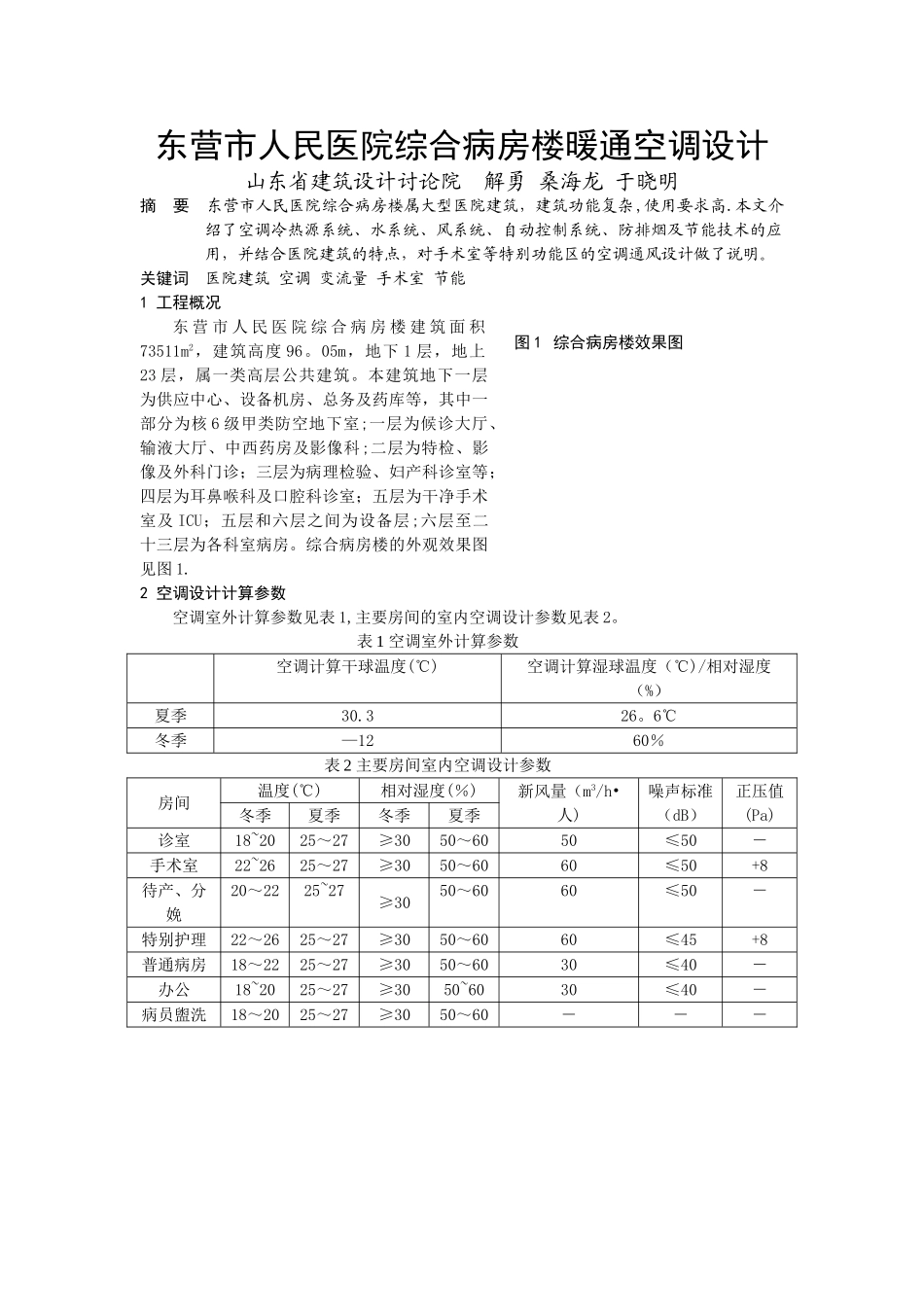

东营市人民医院综合病房楼暖通空调设计_第1页
1/5

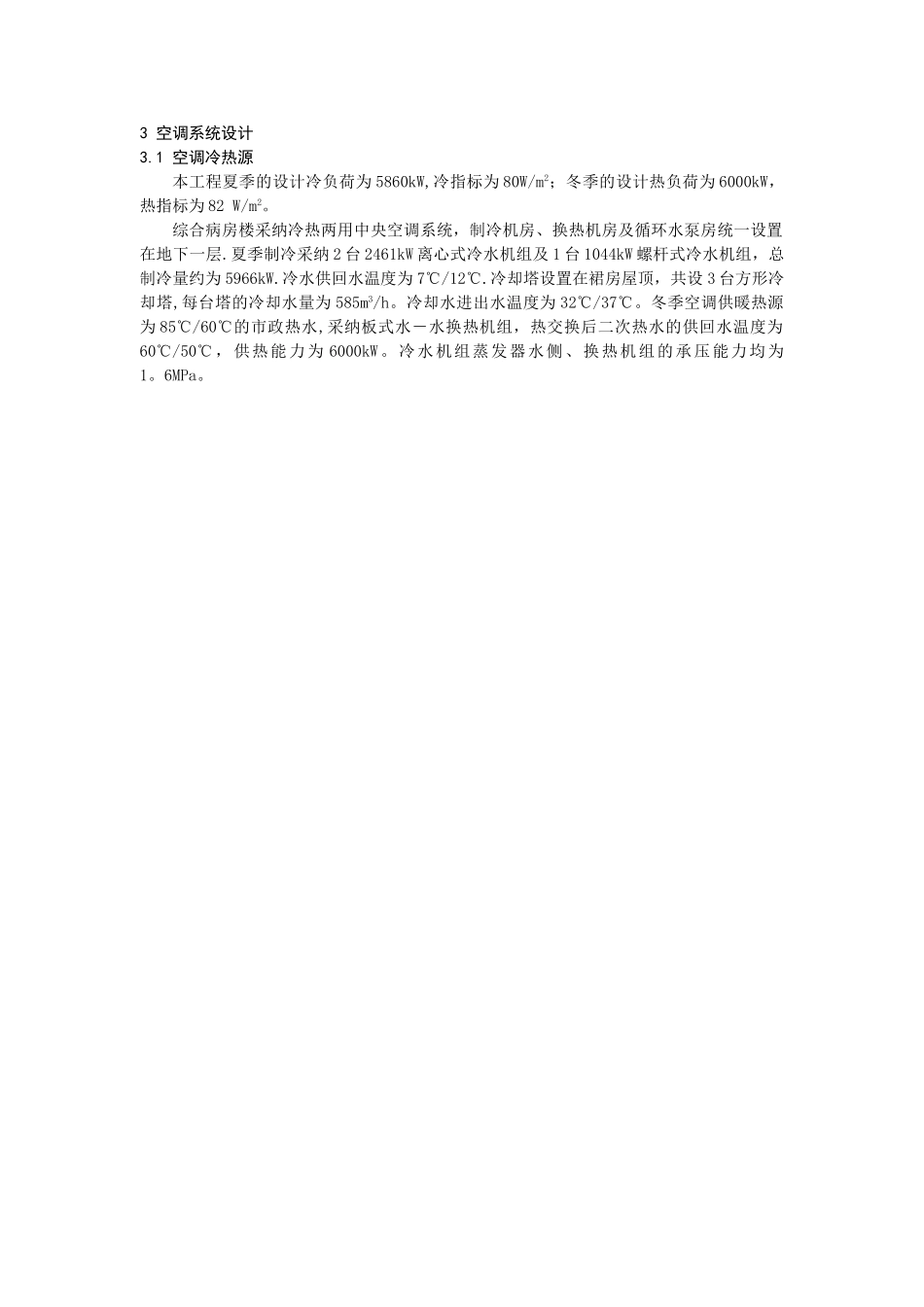

东营市人民医院综合病房楼暖通空调设计_第2页
2/5

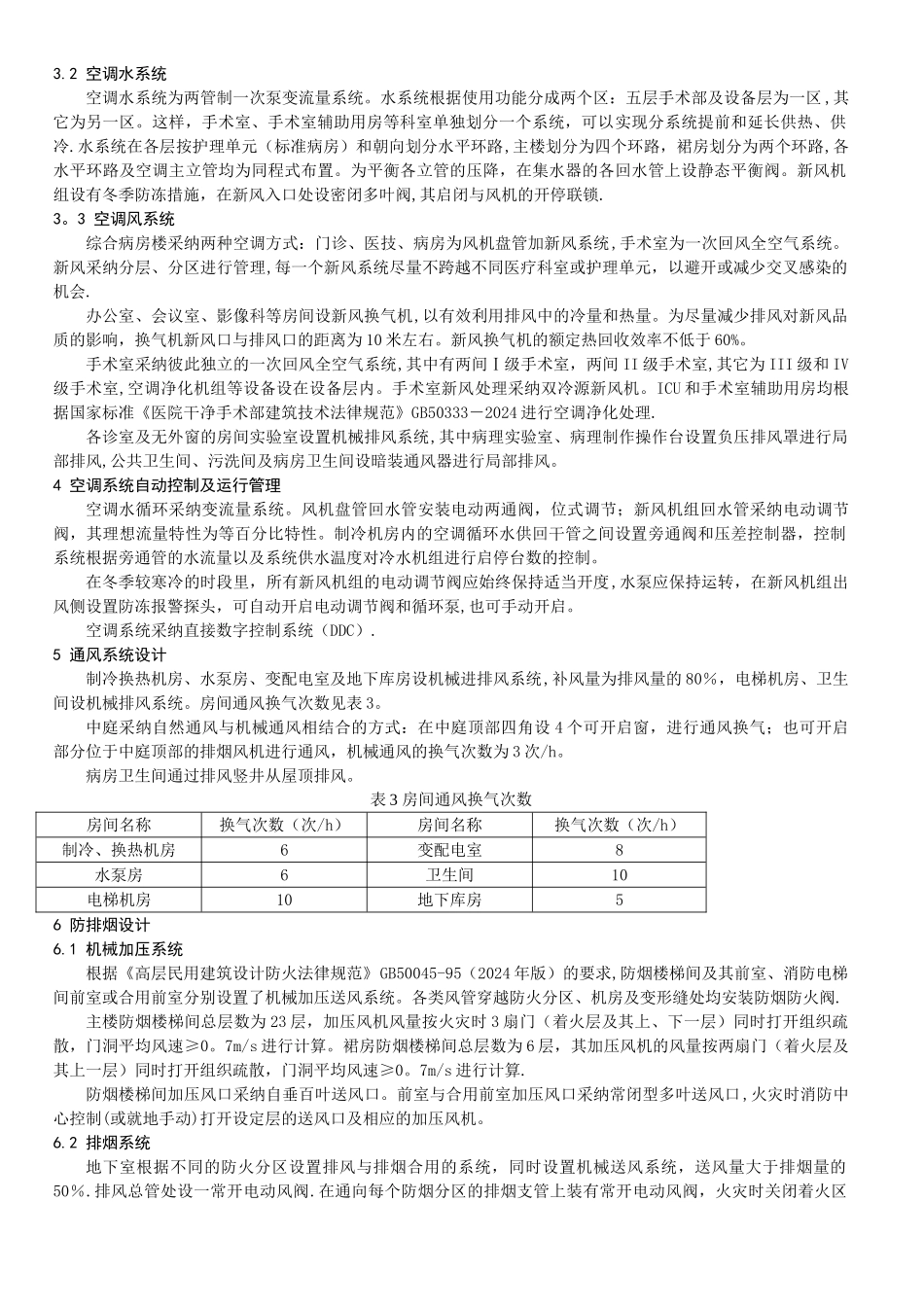

东营市人民医院综合病房楼暖通空调设计_第3页
3/5
东营市人民医院综合病房楼暖通空调设计山东省建筑设计讨论院 解勇 桑海龙 于晓明摘 要 东营市人民医院综合病房楼属大型医院建筑,建筑功能复杂,使用要求高.本文介绍了空调冷热源系统、水系统、风系统、自动控制系统、防排烟及节能技术的应用,并结合医院建筑的特点,对手术室等特别功能区的空调通风设计做了说明。关键词 医院建筑 空调 变流量 手术室 节能1 工程概况 东 营 市 人 民 医 院 综 合 病 房 楼 建 筑 面 积73511m2,建筑高度 96。05m,地下 1 层,地上23 层,属一类高层公共建筑。本建筑地下一层为供应中心、设备机房、总务及药库等,其中一部分为核 6 级甲类防空地下室;一层为候诊大厅、输液大厅、中西药房及影像科;二层为特检、影像及外科门诊;三层为病理检验、妇产科诊室等;四层为耳鼻喉科及口腔科诊室;五层为干净手术室及 ICU;五层和六层之间为设备层;六层至二十三层为各科室病房。综合病房楼的外观效果图见图 1.2 空调设计计算参数空调室外计算参数见表 1,主要房间的室内空调设计参数见表 2。 表 1 空调室外计算参数空调计算干球温度(℃)空调计算湿球温度(℃)/相对湿度(%)夏季30.326。6℃冬季—1260%表 2 主要房间室内空调设计参数房间温度(℃)相对湿度(%)新风量(m3/h•人)噪声标准(dB)正压值(Pa)冬季夏季冬季夏季诊室18~2025~27≥3050~6050≤50-手术室22~2625~27≥3050~6060≤50+8待产、分娩20~2225~27≥3050~6060≤50-特别护理22~2625~27≥3050~6060≤45+8普通病房18~2225~27≥3050~6030≤40-办公18~2025~27≥3050~6030≤40-病员盥洗18~2025~27≥3050~60---图 1 综合病房楼效果图3 空调系统设计3.1 空调冷热源本工程夏季的设计冷负荷为 5860kW,冷指标为 80W/m2;冬季的设计热负荷为 6000kW,热指标为 82 W/m2。综合病房楼采纳冷热两用中央空调系统,制冷机房、换热机房及循环水泵房统一设置在地下一层.夏季制冷采纳 2 台 2461kW 离心式冷水机组及 1 台 1044kW 螺杆式冷水机组,总制冷量约为 5966kW.冷水供回水温度为 7℃/12℃.冷却塔设置在裙房屋顶,共设 3 台方形冷却塔,每台塔的冷却水量为 585m3/h。冷却水进出水温度为 32℃/37℃。冬季空调供暖热源为 85℃/60℃的市政热水,采纳板式水-水换热机组,热交换后二次热水的供回水温度为60℃/50℃,供热能力为 6000kW。冷水机组蒸发器水侧、换热机组的承压能力均为1。6MP...
