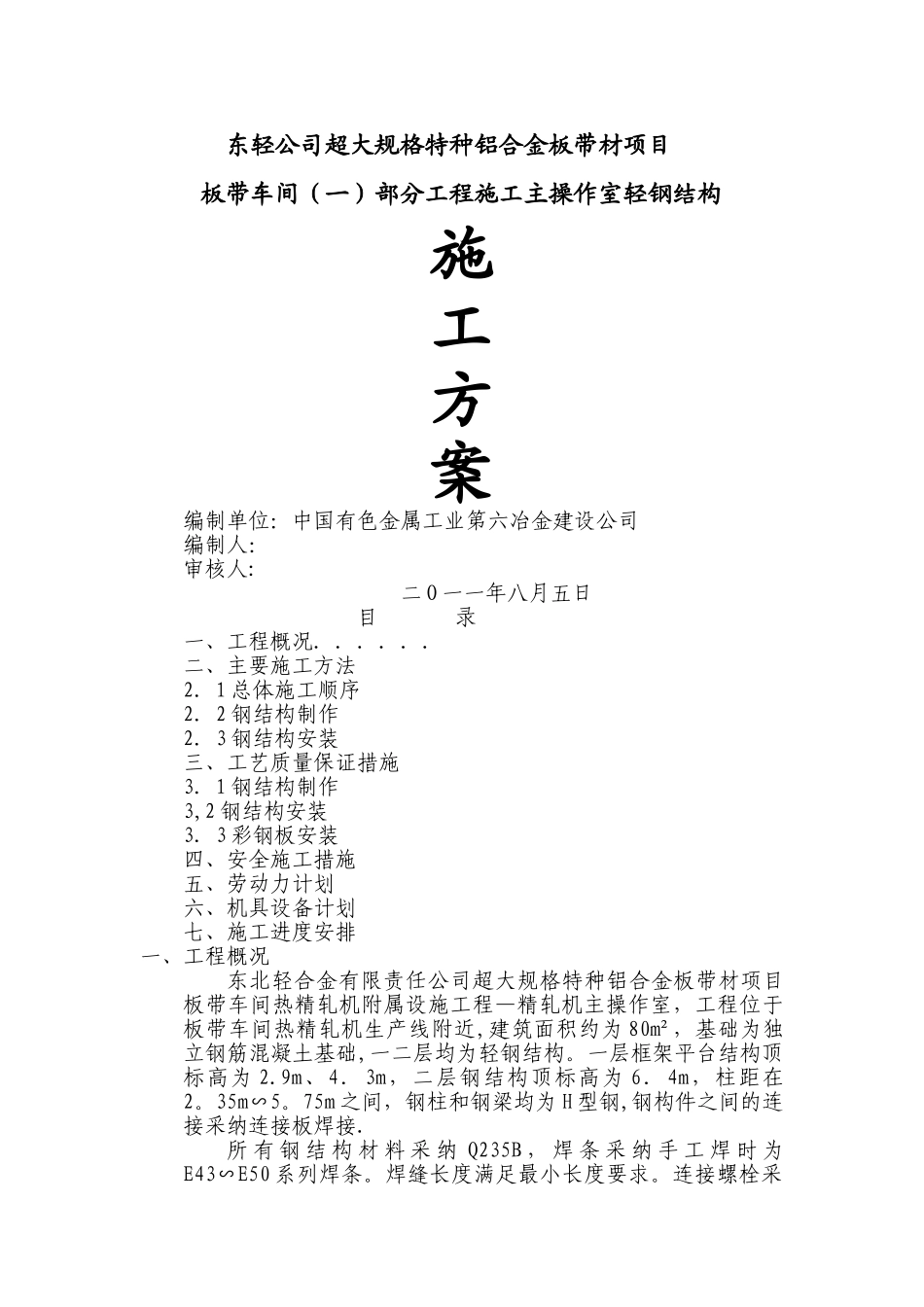

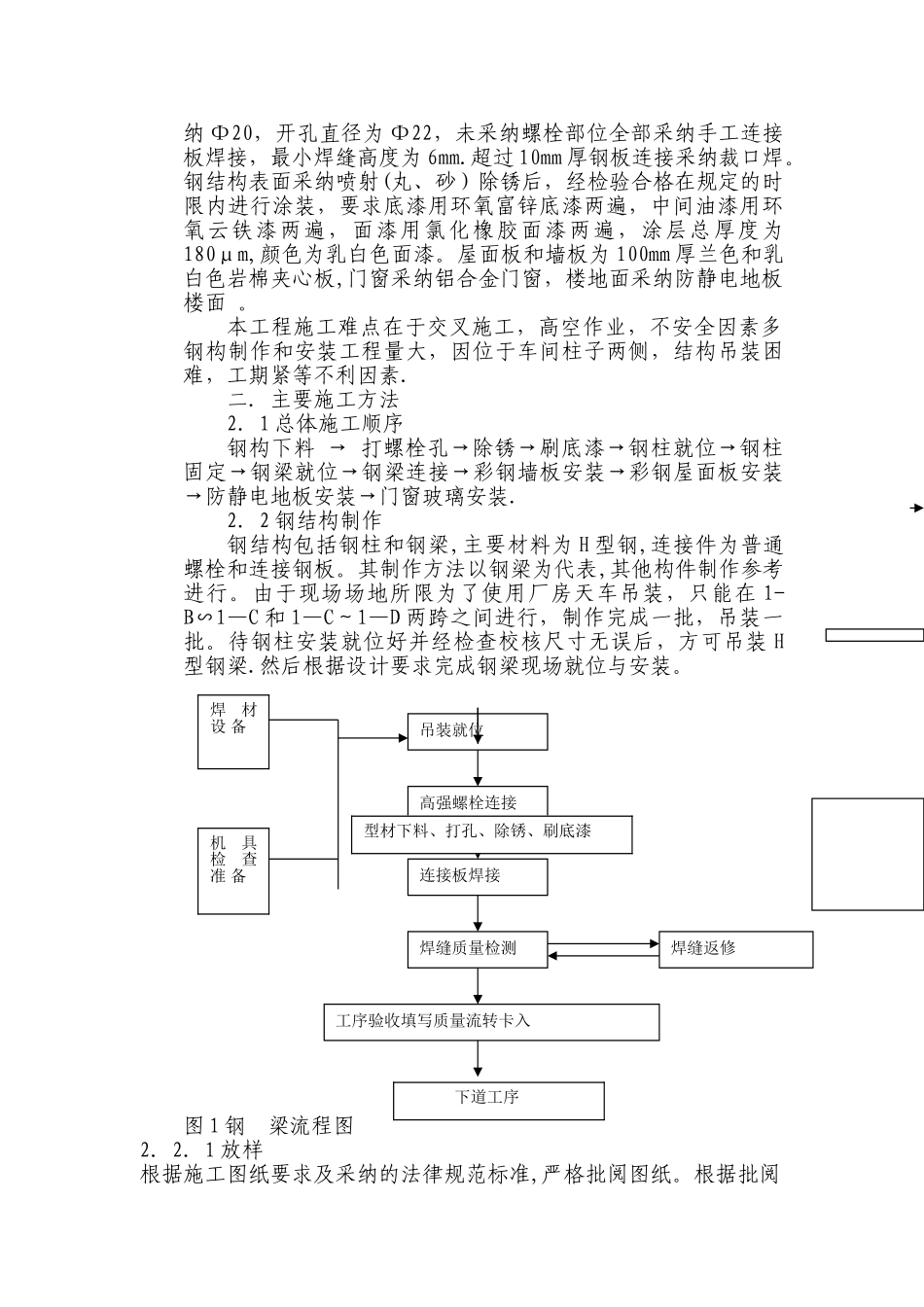

东轻公司超大规格特种铝合金板带材项目板带车间(一)部分工程施工主操作室轻钢结构施工方案编制单位:中国有色金属工业第六冶金建设公司编制人:审核人: 二 O 一一年八月五日目 录一、工程概况......二、主要施工方法2.1 总体施工顺序2.2 钢结构制作2.3 钢结构安装三、工艺质量保证措施3.1 钢结构制作3,2 钢结构安装3.3 彩钢板安装四、安全施工措施五、劳动力计划六、机具设备计划七、施工进度安排一、工程概况东北轻合金有限责任公司超大规格特种铝合金板带材项目板带车间热精轧机附属设施工程—精轧机主操作室,工程位于板带车间热精轧机生产线附近,建筑面积约为 80m²,基础为独立钢筋混凝土基础,一二层均为轻钢结构。一层框架平台结构顶标高为 2.9m、4.3m,二层钢结构顶标高为 6.4m,柱距在2。35m∽5。75m 之间,钢柱和钢梁均为 H 型钢,钢构件之间的连接采纳连接板焊接.所 有 钢 结 构 材 料 采 纳 Q235B , 焊 条 采 纳 手 工 焊 时 为E43∽E50 系列焊条。焊缝长度满足最小长度要求。连接螺栓采纳 Ф20,开孔直径为 Ф22,未采纳螺栓部位全部采纳手工连接板焊接,最小焊缝高度为 6mm.超过 10mm 厚钢板连接采纳裁口焊。钢结构表面采纳喷射(丸、砂)除锈后,经检验合格在规定的时限内进行涂装,要求底漆用环氧富锌底漆两遍,中间油漆用环氧云铁漆两遍,面漆用氯化橡胶面漆两遍,涂层总厚度为180μm,颜色为乳白色面漆。屋面板和墙板为 100mm 厚兰色和乳白色岩棉夹心板,门窗采纳铝合金门窗,楼地面采纳防静电地板楼面 。本工程施工难点在于交叉施工,高空作业,不安全因素多钢构制作和安装工程量大,因位于车间柱子两侧,结构吊装困难,工期紧等不利因素.二.主要施工方法2.1 总体施工顺序钢构下料 → 打螺栓孔→除锈→刷底漆→钢柱就位→钢柱固定→钢梁就位→钢梁连接→彩钢墙板安装→彩钢屋面板安装→防静电地板安装→门窗玻璃安装.2.2 钢结构制作钢结构包括钢柱和钢梁,主要材料为 H 型钢,连接件为普通螺栓和连接钢板。其制作方法以钢梁为代表,其他构件制作参考进行。由于现场场地所限为了使用厂房天车吊装,只能在 1-B∽1—C 和 1—C~1—D 两跨之间进行,制作完成一批,吊装一批。待钢柱安装就位好并经检查校核尺寸无误后,方可吊装 H型钢梁.然后根据设计要求完成钢梁现场就位与安装。图 1 钢 梁流程图2.2.1 放样根据施工图纸要求及采纳的法律规范标准,严格批...
