两栋宿舍楼网络综合布线

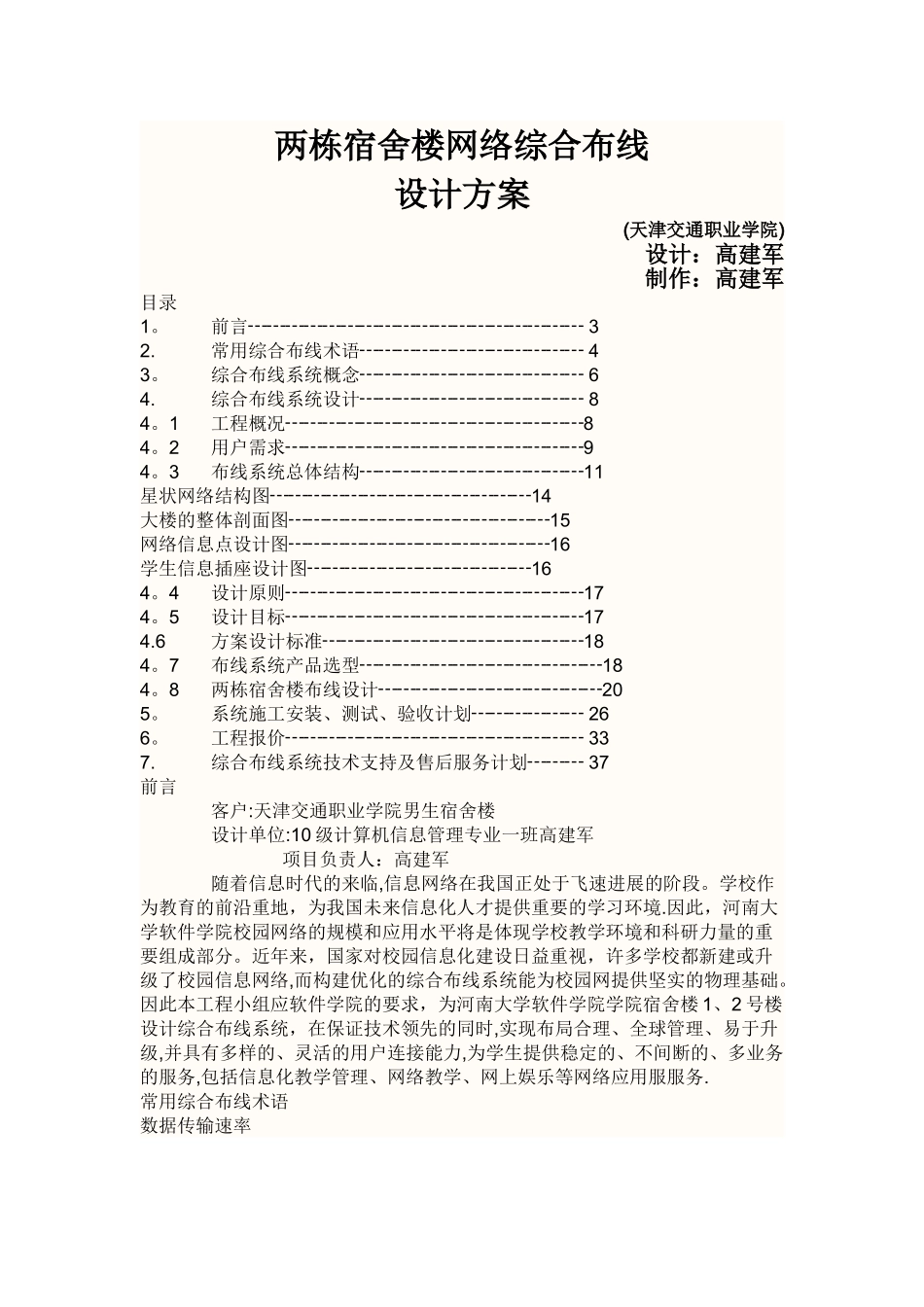

两栋宿舍楼网络综合布线设计方案(天津交通职业学院)设计：高建军制作：高建军目录1。前言┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 32.常用综合布线术语┄┄┄┄┄┄┄┄┄┄┄┄ 43。综合布线系统概念┄┄┄┄┄┄┄┄┄┄┄┄ 64.综合布线系统设计┄┄┄┄┄┄┄┄┄┄┄┄ 84。1工程概况┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄84。2用户需求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄94。3布线系统总体结构┄┄┄┄┄┄┄┄┄┄┄┄11星状网络结构图┄┄┄┄┄┄┄┄┄┄┄┄┄┄14大楼的整体剖面图┄┄┄┄┄┄┄┄┄┄┄┄┄┄15网络信息点设计图┄┄┄┄┄┄┄┄┄┄┄┄┄┄16学生信息插座设计图┄┄┄┄┄┄┄┄┄┄┄┄164。4设计原则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄174。5设计目标┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄174.6方案设计标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄184。7布线系统产品选型┄┄┄┄┄┄┄┄┄┄┄┄┄184。8两栋宿舍楼布线设计┄┄┄┄┄┄┄┄┄┄┄┄205。系统施工安装、测试、验收计划┄┄┄┄┄┄ 266。工程报价┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 337.综合布线系统技术支持及售后服务计划┄┄┄ 37前言客户:天津交通职业学院男生宿舍楼设计单位:10 级计算机信息管理专业一班高建军项目负责人：高建军随着信息时代的来临,信息网络在我国正处于飞速进展的阶段。学校作为教育的前沿重地，为我国未来信息化人才提供重要的学习环境.因此，河南大学软件学院校园网络的规模和应用水平将是体现学校教学环境和科研力量的重要组成部分。近年来，国家对校园信息化建设日益重视，许多学校都新建或升级了校园信息网络,而构建优化的综合布线系统能为校园网提供坚实的物理基础。因此本工程小组应软件学院的要求，为河南大学软件学院学院宿舍楼 1、2 号楼设计综合布线系统，在保证技术领先的同时,实现布局合理、全球管理、易于升级,并具有多样的、灵活的用户连接能力,为学生提供稳定的、不间断的、多业务的服务,包括信息化教学管理、网络教学、网上娱乐等网络应用服服务.常用综合布线术语数据传输速率在数字通信系统中,电信号把数据从一个节点送到另一个节点，数字信号是一系列的电脉冲，如用正电压表示二进制的 1，负电压表示二进制的 0,则数据传输速率是指每秒钟传送的二进制脉冲的信息量，其单位通常为 bit/s.带宽传输介质的带宽定义为介质所能拾的信息的容量，用 mhz 表示，表示介质所支持的频率范围。大多数铜质通信电缆规定 mhz...
