中央空调施工组织设计(DOC)VIP专享

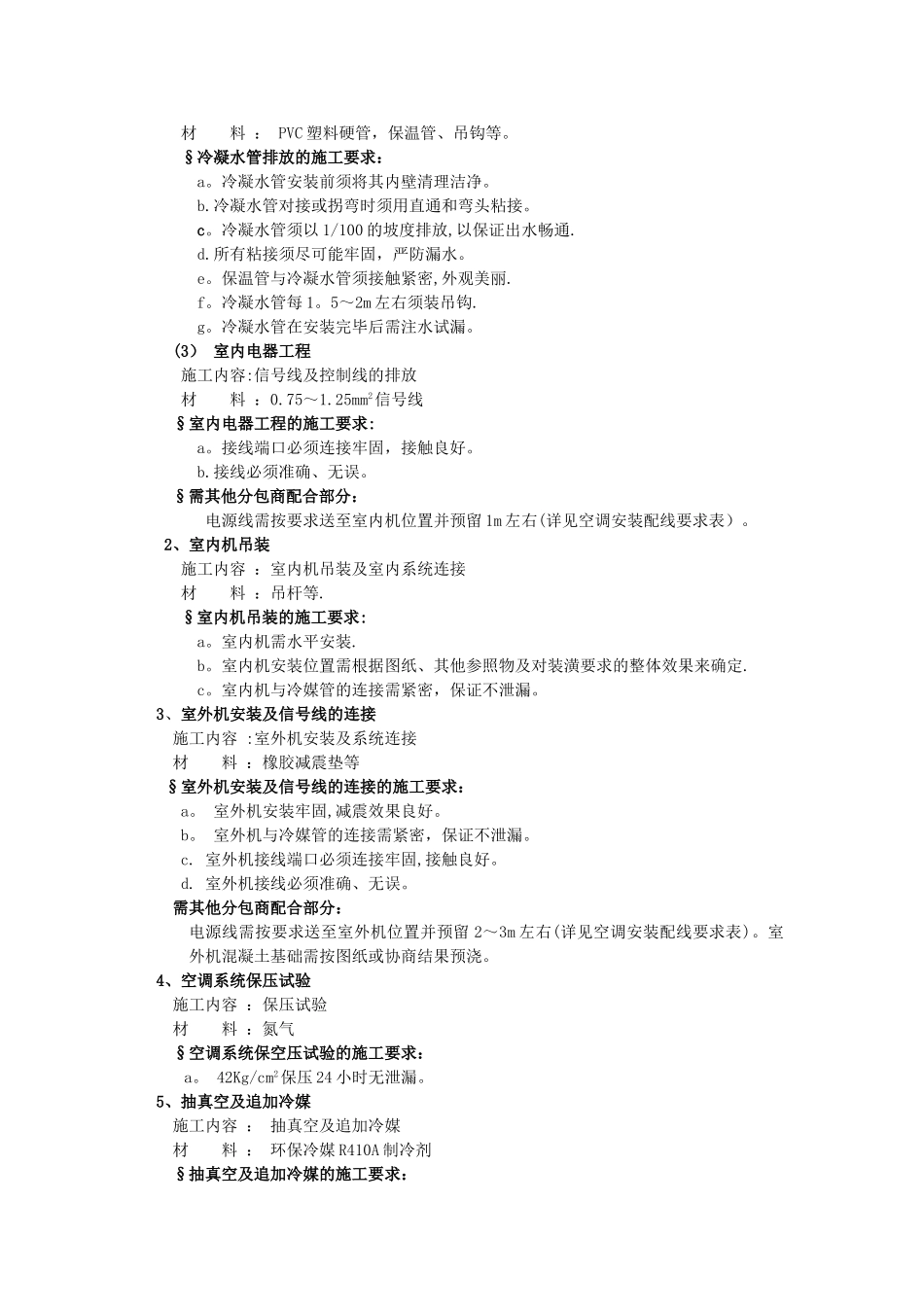

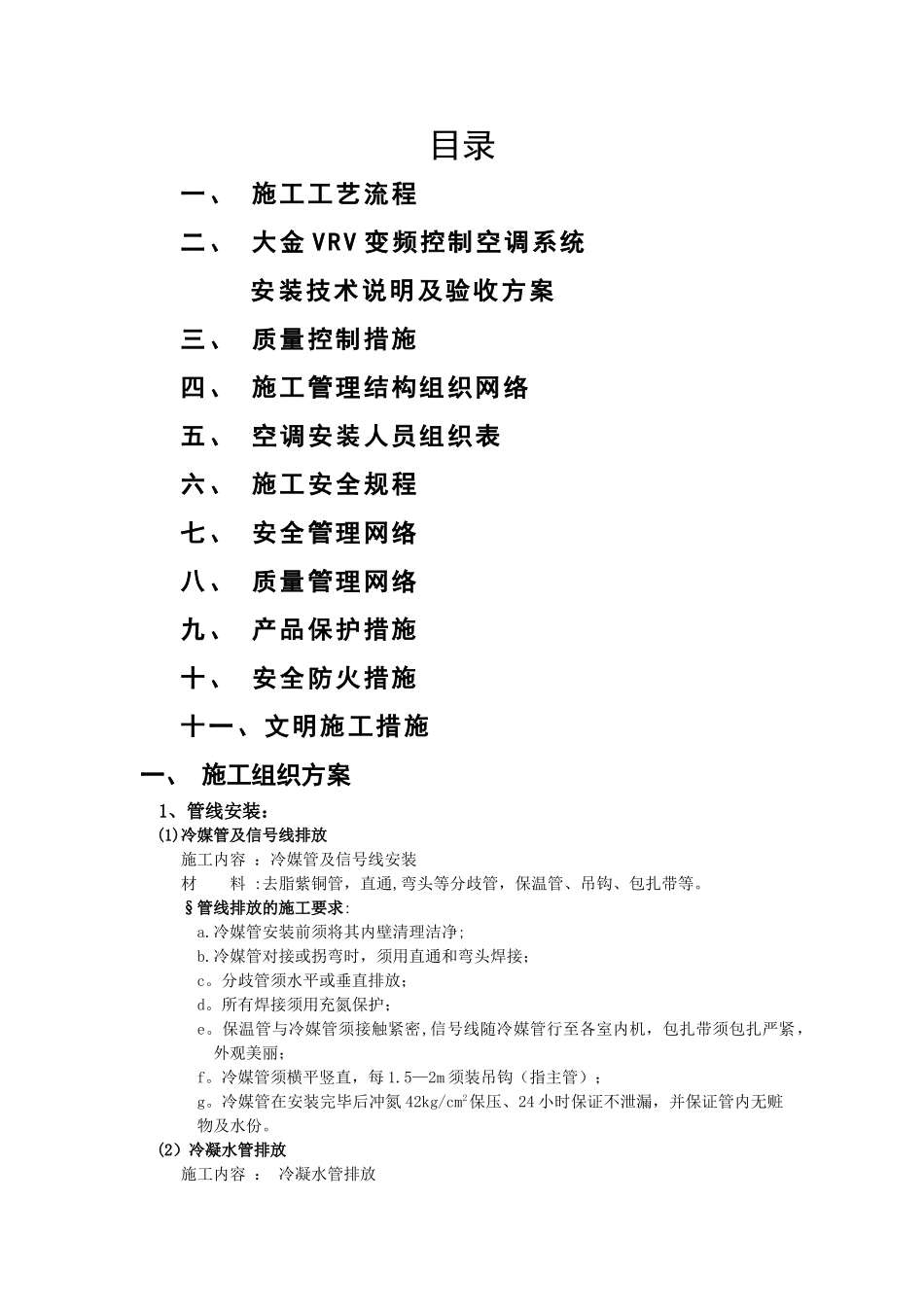

中央空调施工组织设计目录一、 施工工艺流程二、 大金 VRV 变频控制空调系统安装技术说明及验收方案三、 质量控制措施四、 施工管理结构组织网络五、 空调安装人员组织表六、 施工安全规程七、 安全管理网络八、 质量管理网络九、 产品保护措施十、 安全防火措施十一、文明施工措施一、 施工组织方案1、管线安装：(1)冷媒管及信号线排放施工内容 ：冷媒管及信号线安装 材 料 :去脂紫铜管，直通,弯头等分歧管，保温管、吊钩、包扎带等。§管线排放的施工要求:a.冷媒管安装前须将其内壁清理洁净;b.冷媒管对接或拐弯时，须用直通和弯头焊接；c。分歧管须水平或垂直排放；d。所有焊接须用充氮保护；e。保温管与冷媒管须接触紧密,信号线随冷媒管行至各室内机，包扎带须包扎严紧，外观美丽；f。冷媒管须横平竖直，每 1.5—2m 须装吊钩（指主管）；g。冷媒管在安装完毕后冲氮 42kg/cm2保压、24 小时保证不泄漏，并保证管内无赃物及水份。(2）冷凝水管排放施工内容 ： 冷凝水管排放 材 料 ： PVC 塑料硬管，保温管、吊钩等。§冷凝水管排放的施工要求：a。冷凝水管安装前须将其内壁清理洁净。b.冷凝水管对接或拐弯时须用直通和弯头粘接。c。冷凝水管须以 1/100 的坡度排放,以保证出水畅通.d.所有粘接须尽可能牢固，严防漏水。e。保温管与冷凝水管须接触紧密,外观美丽.f。冷凝水管每 1。5～2m 左右须装吊钩.g。冷凝水管在安装完毕后需注水试漏。(3） 室内电器工程施工内容:信号线及控制线的排放 材 料 ：0.75～1.25mm2信号线§室内电器工程的施工要求:a。接线端口必须连接牢固，接触良好。b.接线必须准确、无误。§需其他分包商配合部分：电源线需按要求送至室内机位置并预留 1m 左右(详见空调安装配线要求表）。2、室内机吊装施工内容 ：室内机吊装及室内系统连接 材 料 ：吊杆等.§室内机吊装的施工要求:a。室内机需水平安装.b。室内机安装位置需根据图纸、其他参照物及对装潢要求的整体效果来确定.c。室内机与冷媒管的连接需紧密，保证不泄漏。3、室外机安装及信号线的连接施工内容 :室外机安装及系统连接 材 料 ：橡胶减震垫等§室外机安装及信号线的连接的施工要求：a。 室外机安装牢固,减震效果良好。b。 室外机与冷媒管的连接需紧密，保证不泄漏。c. 室外机接线端口必须连接牢固,接触良好。d. 室外机接线必须准确、无误。需其他分包商配合部分：电源线需按要求送至室外机位置并预留 2～3m 左右(...
